Polusidne sklopove kabela

Polusidne kabelske sklopove su proizvodi visokih performansi koji se široko koriste u radiofrekvencijskom i mikrovalnom poljima, sposobni ispuniti različite složene veze i zahtjeve za prijenosom signala . Polu-rigidna struktura omogućava da kabel održava fiksni oblik .

Pošaljite upit

Opis

Polusidne sklopove kabela

Polusidni sklopovi kabela su proizvodi visokih performansi koji se široko koriste u radiofrekvenciji (RF) i mikrovalnim poljima, sposobni ispuniti različite složene uvjete prijenosa i prijenosa signala {}}} polu-postrojma struktura omogućava da kabel održava fiksni oblik i manji instaliran, IT je manje instaliran, IT Prijenos . Stoga je pogodan za složene sustave ožičenja s visokim zahtjevima za stabilnost .

Uvod proizvoda

Proizvod dolazi u širokom rasponu modela . Uzmite seriju FR710S & FR710/GUT - 085 086} "kao primjer . različiti su modeli prikladni za različite frekvencijske raspone i sučelja uređaja . s fr710s - SMMS - xx - SMMS - 26,5GHz i omjer povratnog gubitka/napona stojećeg vala od 1.30.

Kontakt središta izrađen je od zlatnog mesinga ili zlatnog platičnog bakra . za vanjski kontakt, možete birati između mesinganog mesinga, naplaćenog berilija, pasiviranog nehrđajućeg čelika, itd., ITC., a iS (koordiranje je, koji ima dobar električni provod ili PTFE . Središnji vodič kabela je čelik obložen srebrom, a izolacijski sloj je solidan PTFE . omotač se može napraviti od materijala ili FEP-a, što osigurava performanse prijenosa signala signala signala

Primjena proizvoda

Zbog njihovih izvrsnih performansi, polu-rigidni kabelski sklopovi igraju presudnu ulogu u brojnim poljima sa strogim zahtjevima za prijenos signala ., oni se široko koriste u raznim industrijama kao što su komunikacija, elektronika i zrakoplovstvo .

Elektronička oprema za ratovanje treba raditi u visoko intenzitetskim elektromagnetskim smetnjima . Visoka učinkovitost zaštite i stabilne električne performanse polusitnih kablovskih sklopova čine ih idealnim izborom za unutarnje veze u opremi za elektroničku ratnu kartu .

U složenim sustavima svemirskih letjelica, za spajanje različitih instrumenata i uređaja . koriste se polu-krupni sklopovi kabela.

Važne bilješke

1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se pružiti parovima ili grupama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com

Podaci o specifikaciji proizvoda

Konfiguracija

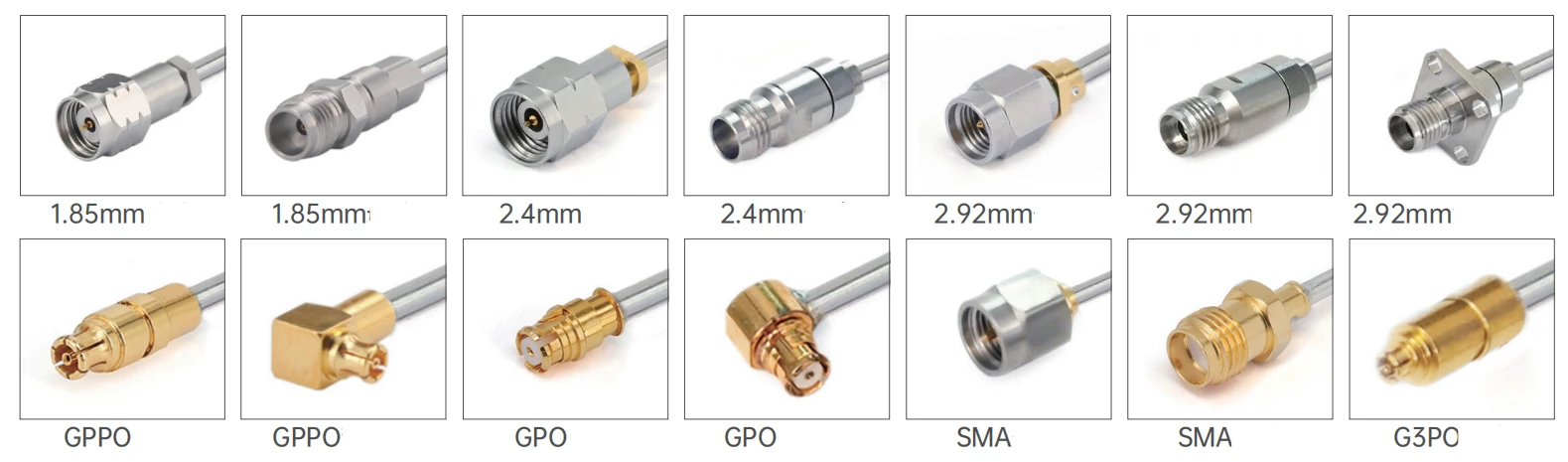

Konektor 1 Vrsta	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO
Priključak 1 impedancija	50 ohma
Priključak 1 polaritet	Standard
Priključak 2 Vrsta	1,85 mm/2,4mm/2,92mm/SMA/G3PO/GPPO/
Priključak 2 impedancija	50 ohma
Priključak 2 Polaritet	Standard
Metoda montiranja priključka	Nijedan
Stil tijela konektora	Ravan i pravi kut
Informacije o materijalima
Kontakt	Mesingano zlato, berilijev bakreno zlato pozlaćeno
Vanjski kontakt	Mesingano zlato, berilijev bakreno zlato, pasiviran od nehrđajućeg čelika
Tijelo	Mesingano zlato, berilijev bakreno zlato, pasivirano od nehrđajućeg čelika
Dielektrik	PEI/PTFE
Podaci o okolišu
Temperaturni raspon	-40 stupanj na +125 stupanj
2011/65/EU (ROHS)	Usklađen
Specifikacije kabela
Središnji vodič	Srebrni pozvani bakar
Dielektrik	Čvrsta PTFE
Jakna	Nitko ili FEP
Kapacitivnost (PF/M)	95.1
Brzina širenja (%)	70
Učinkovitost zaštite	<-100dB @ 1GHz
Upravljanje napajanjem	10watt @ 18GHz na razini mora, vswr1.0

Vrsta proizvoda

FR710S & FR710/GUT -085 086 "SEMIIDIDSKI SASTAVA
	Promjer materijala strukture (MM)
	1	Unutarnji dirigent	Silver obloženi bakrenim čelikom	0.51±0.0127
	2	Izolator	Čvrsta PTFE	1.688±0.0254
	3	Vanjski vodič	Limeni bakar/bakar	2.2±0.05

Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva)
Frekvencija (GHz)	0.5	1	5	10	20
Prigušivanje (db/m)	0.446	0.640	1.506	2.215	3.29
Snaga (W)	190.3	133.2	57.2	39.3	26.7
Uobičajeni modeli i tehnički pokazatelji

Slika	Snu	Priključak 1	Priključak 2	Frekvencija	Povratni gubitak/VSWR

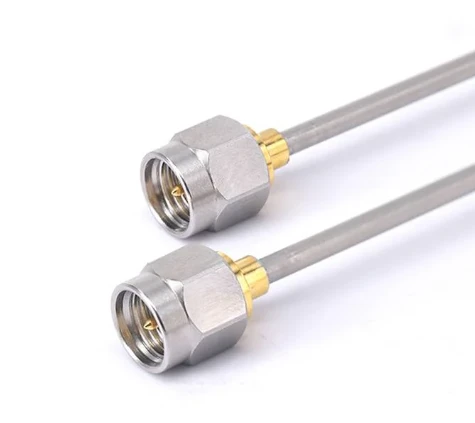

	Fr710S-SMMSMM-xxx	Sma mužjak	Sma mužjak	DC -26.5 GHz	1.30

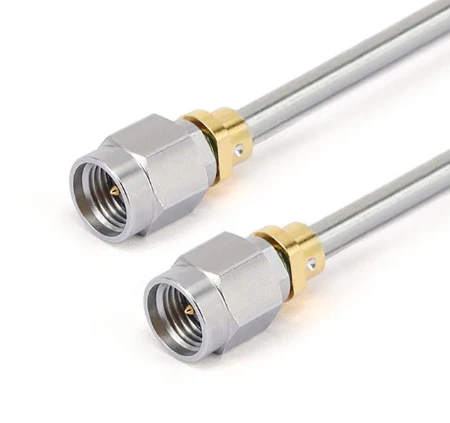

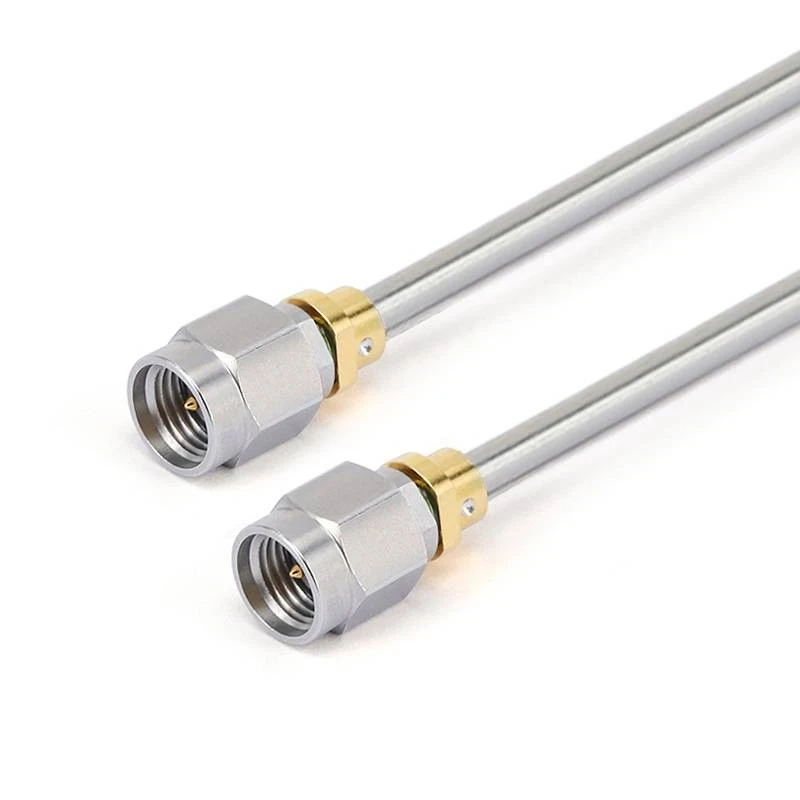

	Fr710s -292 m292m-xxx	2,92 mm muško	2,92 mm muško	DC -40 GHz	1.35

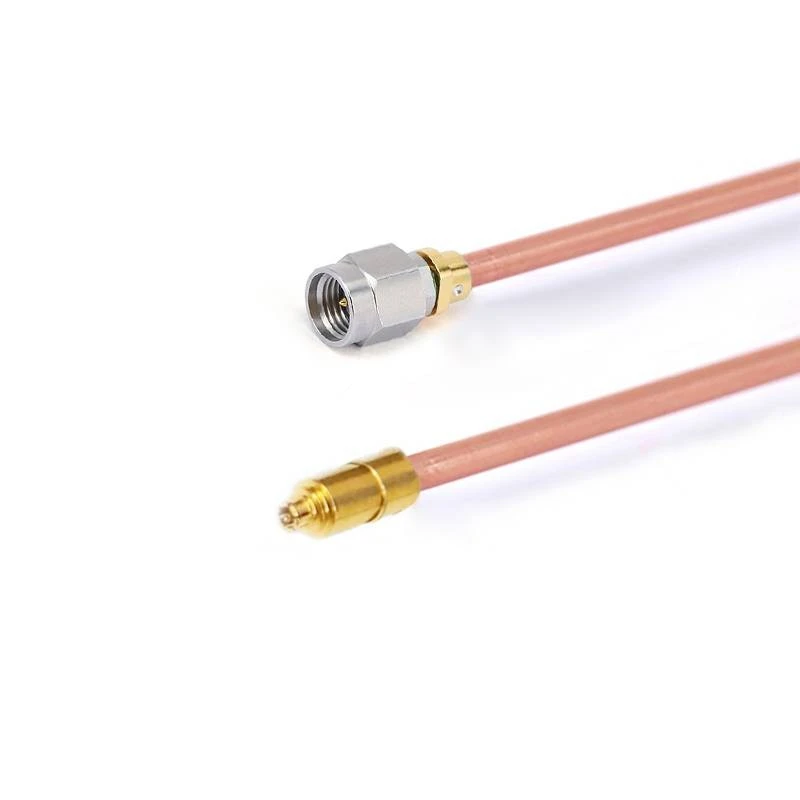

	Fr 710-292 mg3pf-xxx	2,92 mm muško	G3PO (SMPS) Ženka	DC -40 GHz	14 dB

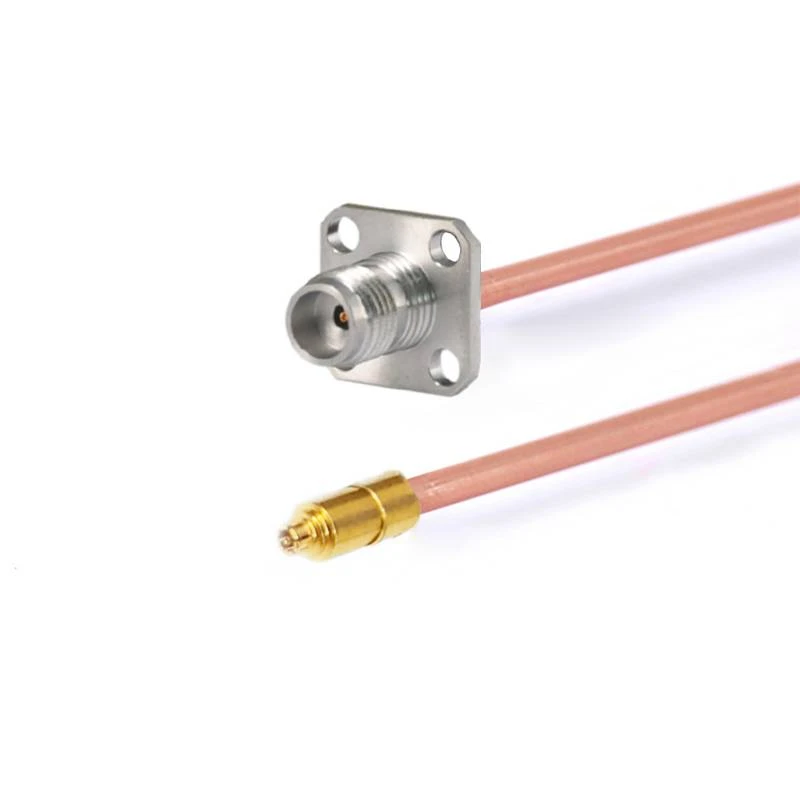

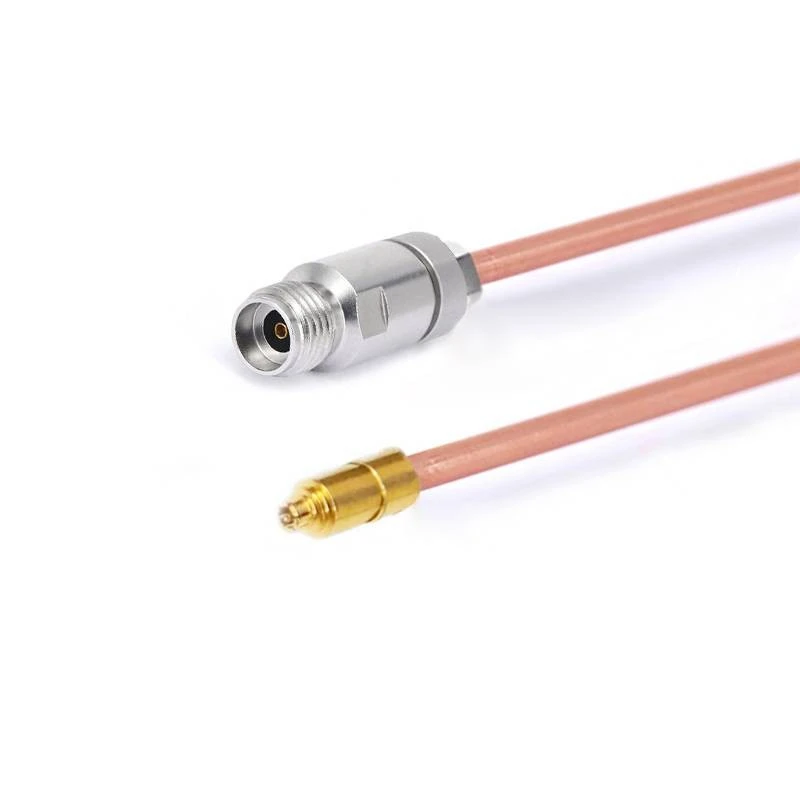

	Fr 710-292 ffg3pf-xxx	2,92 mm muškarac s 4 rupe prirubnice	G3PO (SMPS) Ženka	DC -40 GHz	14 dB
	Fr 710-185 mg3pf-xxx	185 mm muško	G3PO (SMPS) Ženka	DC -67 GHz	10 dB
	Fr 710-185 fg3pf-xxx	185 mm žensko	G3PO (SMPS) Ženka	DC -67 GHz	10 dB
	Fr 710-185 ffg3pf-xxx	185 mm žensko s 4 rupe prirubnice	G3PO (SMPS) Ženka	DC -67 GHz	10 dB

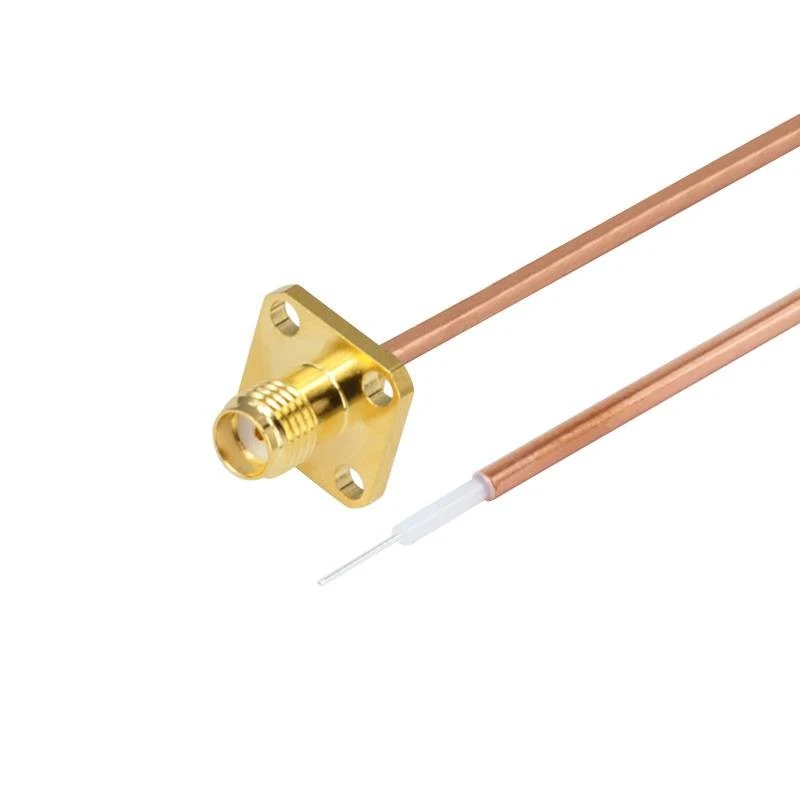

	Fr 710- smff 000- xxx	SMA ženka s 4 rupe prirubnice	Otvoriti	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA ženska osoba	Otvoriti	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm žensko	Otvoriti	DC -40 GHz	1.35

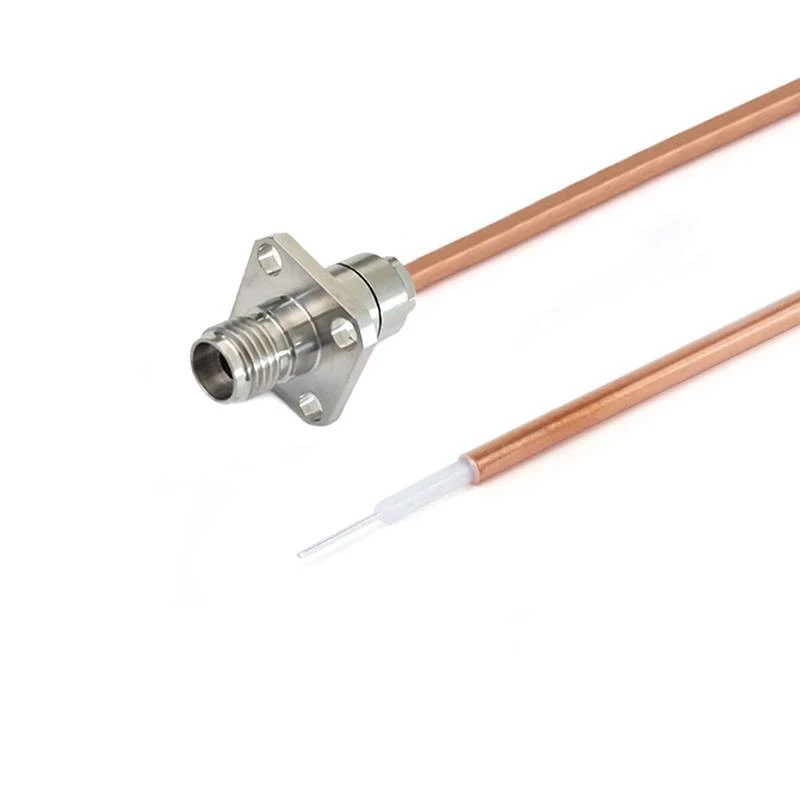

	Fr 710-292 f 000- xxx	2,92 mm žensko s 4 rupe prirubnice	Otvoriti	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm žensko	Otvoriti	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm žensko	Otvoriti	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm žensko	Otvoriti	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm žensko s 4 rupe prirubnice	Otvoriti	DC -67 GHz	1.50
