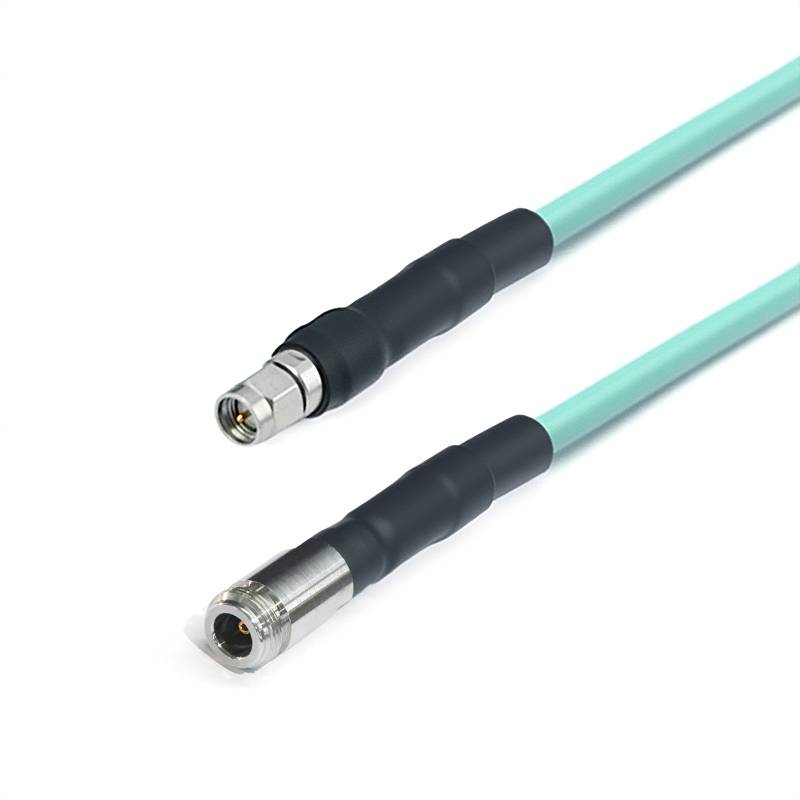

Stabilna serija faza niskog gubitka
U današnjim poljima rezanja - ruba poput komunikacije, elektroničkog ispitivanja i mjerenja, stabilnost prijenosa signala i karakteristike niskog gubitka postali su temeljni čimbenici koji određuju performanse sustava, a relevantni zahtjevi postaju sve strožiji.
Opis
Uvod proizvoda
U današnjim poljima rezanja - ruba poput komunikacije, elektroničkog ispitivanja i mjerenja, stabilnost prijenosa signala i karakteristike niskog gubitka postali su temeljni čimbenici koji određuju performanse sustava, a relevantni zahtjevi postaju sve strožiji. Amplituda niskog gubitka - i - faza - stabilni sklopovi kabela ističu se svojim izvanrednim performansama, igrajući ključnu ulogu u brojnim scenarijima primjene i postavljanje solidnog temelja za postizanje preciznog i učinkovite prijenosa signala.
Značajke strukture proizvoda
Izvrsne karakteristike niskog gubitka:
Oni pokazuju izuzetno izvanredne performanse niskih gubitaka u različitim frekvencijskim uvjetima. Uzimajući model FRU1\/GT147A (40GHz) kao primjer, čak i u visokoj frekvencijskom okruženju do 40GHz, njegovo prigušenje iznosi samo 2,85 dB po metru.
Izvrsna stabilnost faze:
Posjeduju vrlo stabilne fazne karakteristike. Na primjer, kada FRU1\/GT147A djeluje na frekvenciji od 10 GHz, njegova mehanička fazna stabilnost može doseći 10GHz\/3 stupnja; Kad je frekvencija 18GHz, može doseći 18GHz\/5 stupnjeva. Takva stabilna faza može učinkovito suzbiti fazne fluktuacije tijekom prijenosa signala, u velikoj mjeri izbjegavajući izobličenje signala i smetnje uzrokovane nestabilnim fazama. Za komunikacijske sustave i opremu za testiranje s izuzetno visokim zahtjevima za točnost faze, ova je karakteristika ključna za osiguravanje stabilnog rada i visokih performansi sustava.
Pokrivenost široke frekvencije:
Proizvodi imaju širok raspon pokrivanja frekvencije, koji se proteže od izravne struje (DC) do 110 GHz. Različiti modeli kabelskih sklopova mogu se precizno prilagoditi različitim rasponima frekvencija kako bi se ispunili različiti zahtjevi za primjenu.
Primjena proizvoda
U mikrovalnom ispitivanju anehoične komore povezuju ispitnu opremu i uređaje na ispitivanju, a njihove stabilne karakteristike prijenosa signala osiguravaju točnost i pouzdanost rezultata ispitivanja. Kao ključne povezivanje komponenti u instrumentima poput mrežnih analizatora i analizatora spektra, oni jamče precizno mjerenje slabih signala od strane instrumenata, pružajući snažnu potporu istraživanju i razvoju elektroničkih proizvoda i inspekciju kvalitete.
Važne bilješke
1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se osigurati parovima ili skupinama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|

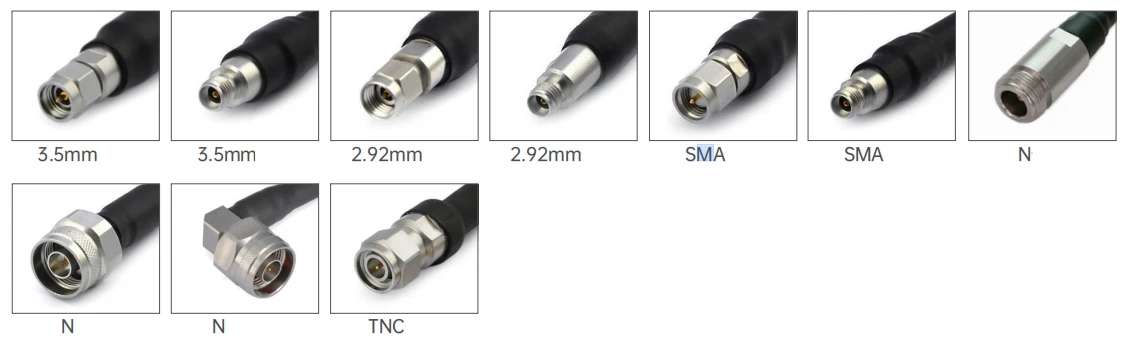

Konektor 1 Vrsta |
1,85 mm\/2,4 mm\/2,92mm\/SMA\/G3PO\/GPPO\/N\/TNC |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Priključak 2 Vrsta |
1,85 mm\/2,4 mm\/2,92mm\/SMA\/G3PO\/GPPO\/N\/TNC |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 Polaritet |
Standard |
|
Metoda montiranja priključka |
Nijedan |
|
Stil tijela konektora |
Ravan i pravi kut |
|
Informacije o materijalima |
|
|
Kontakt |
Mesingano zlato, berilijev bakreno zlato pozlaćeno |
|
Vanjski kontakt |
Mesingano zlato, berilijev bakreno zlato, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesingano zlato, berilijev bakreno zlato, pasivirano od nehrđajućeg čelika |
|
Dielektrik |
PEI\/PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stupanj na +165 stupanj |
|
2011\/65\/EU (ROHS) |
Usklađen |
Vrsta proizvoda
| FRU1\/GT147A STABILNI FAZNI KABEL STABLJSKI FAZE (40GHz) | ||||
 |
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.91±0.05 |
|
|
2 |
Izolator |
Čvrsta PTFE |
2.69±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
2.86±0.05 |
|
|
4 |
Vanjski oklop |
Pletenica bakrene žice od srebra |
3.28±0.05 |
|
|
5 |
jakna |
Fep |
3.73±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Prigušivanje (db\/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Snaga (W) |
380 |
120 |
90 |
75 |
65 |
| Električna i mehanička svojstva | |||||||
|
Frekvencija (GHz) |
Impedancija (Ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Mehanički stabilnost faze |
|
40 |
50 |
77% |
86 pf\/m |
>100 dB |
-65 Stupanj ~ +165 stupanj |
6,35 mm |
10GHz\/3 stupnja 18GHz\/5 stupnjeva |
|

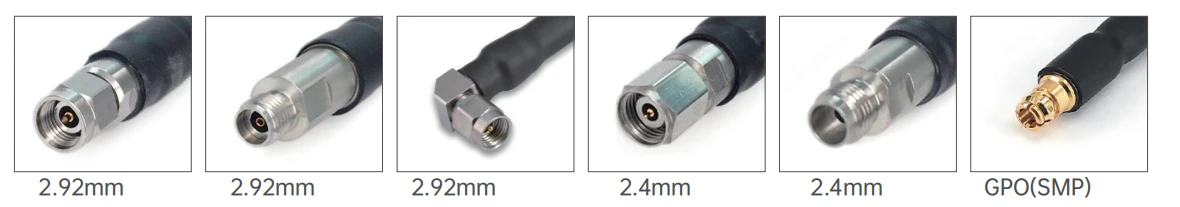

Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak\/VSWR |
|
|

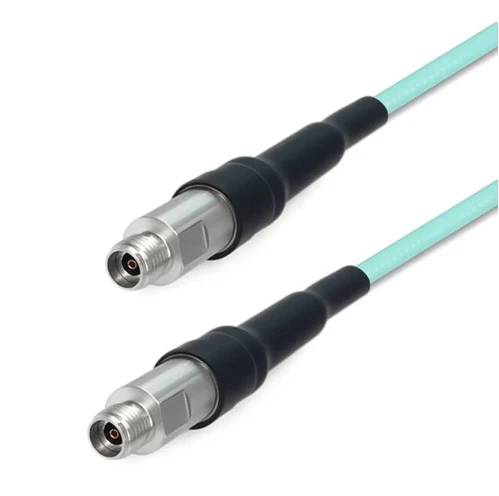

Fru 1-292 f292f-xxx |
2,92 mm žensko |
2,92 mm žensko |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm muško |
2,92 mm muško |
DC -40 GHz |
1.44 |
|
|

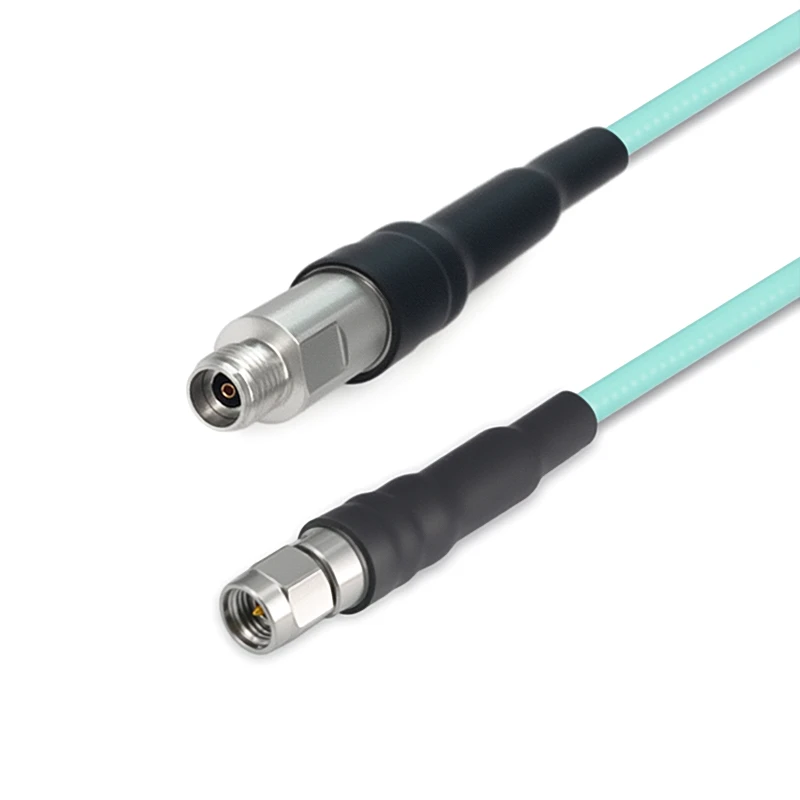

Fru 1-292 m292f-xxx |
2,92 mm muško |
2,92 mm žensko |
DC -40 GHz |
1.44 |
| Fru2\/GT3506 sklop stabilnog faznog kabela s niskim gubitkom (65 GHz) | ||||
|
|
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.51±0.05 |
|
|
2 |
Izolator |
Čvrsta PTFE |
1.38±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
1.58±0.05 |
|
|
4 |
Vanjski oklop |
Pletenica bakrene žice od srebra |
1.90±0.05 |
|
|
5 |
jakna |
Fep |
2.20±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | ||||||||||
|
Frekvencija (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Prigušivanje (db\/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Snaga (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Električna i mehanička svojstva | |||||||
|
Frekvencija (GHz |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Dielektrik izdržava napon |
|
67GHz |
50Ω |
82% |
94pf\/m |
>90dB |
-55 Stupanj ~ +125 stupanj |
11 mm |
800V@DC |
|

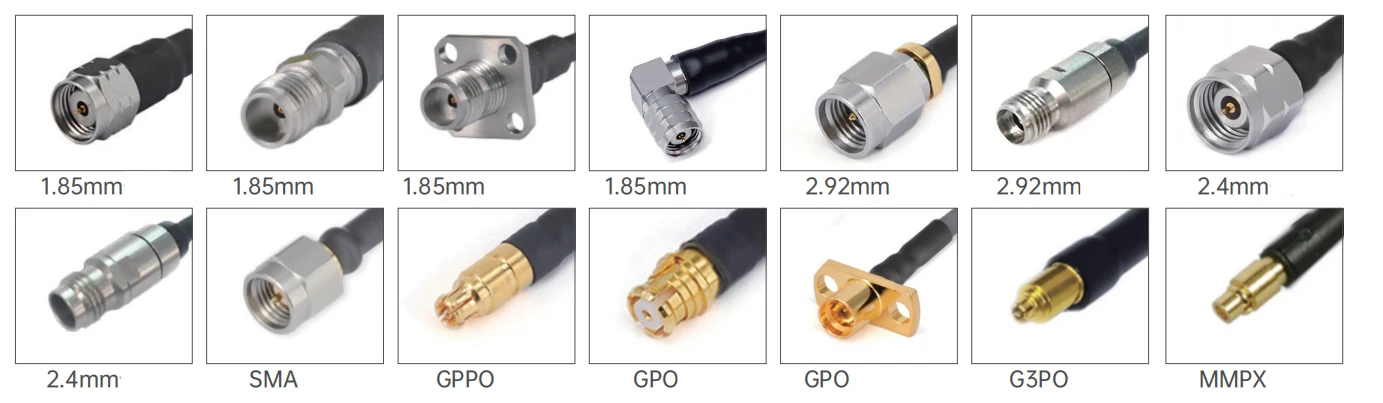

Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak\/VSWR |
|
|

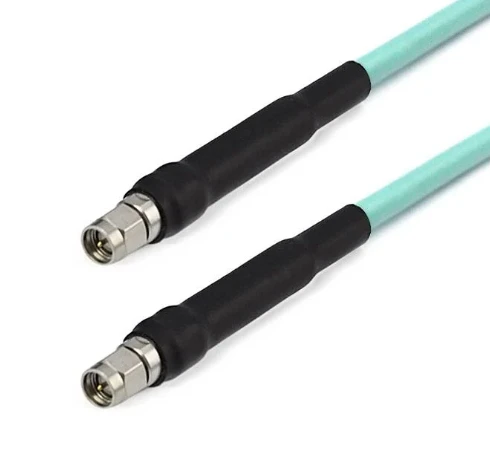

Fru 2- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -26. 5GHz |
1.30 |
|
|
Fru 2- Smmgpf-xxx |
Sma mužjak |
GPO (SMP) ženka |
DC -26. 5GHz |
1.35 |
|
|
Fru 2- Smmgpwf-xxx |
Sma mužjak |
GPO (SMP) ženka s pravim kutom |
DC -26. 5GHz |
12 dB |
|
|
Fru 2- Smmgppf-xxx |
Sma mužjak |
Gppo (mini-SMP) ženka |
DC -26. 5GHz |
13 dB |
|
|
Fru 2- Smmgppwf-xxx |
Sma mužjak |
GPPO (mini-SMP) ženka s pravim kutom |
DC -26. 5GHz |
12 dB |
|
|
Fru 2- sffggpf-xxx |
SMA ženka s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -18 GHz |
1.30 |
|
|
Fru 2- sffggppf-xxx |
SMA ženka s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -18 GHz |
16 dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm muško |
2,92 mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm muško |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
|
|

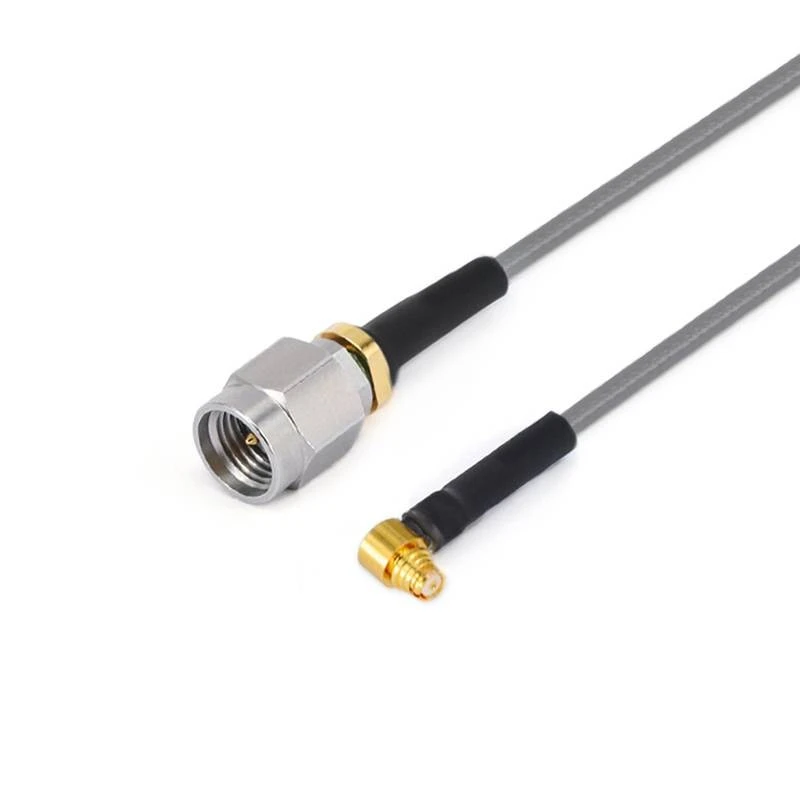

Fru 2-292 mgpwf-xxx |
2,92 mm muško |
GPO (SMP) ženka s pravim kutom |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 mMMPXM-xxx |
2,92 mm muško |
MMPX mužjak |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 MMMPXF-xxx |
2,92 mm muško |
MMPX ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm muško |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm muško |
GPPO (mini-SMP) ženka s pravim kutom |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm muško |
2,4 mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm muško |
Gppo (mini-SMP) ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm žensko |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm žensko s 4 rupe prirubnice |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
|
|

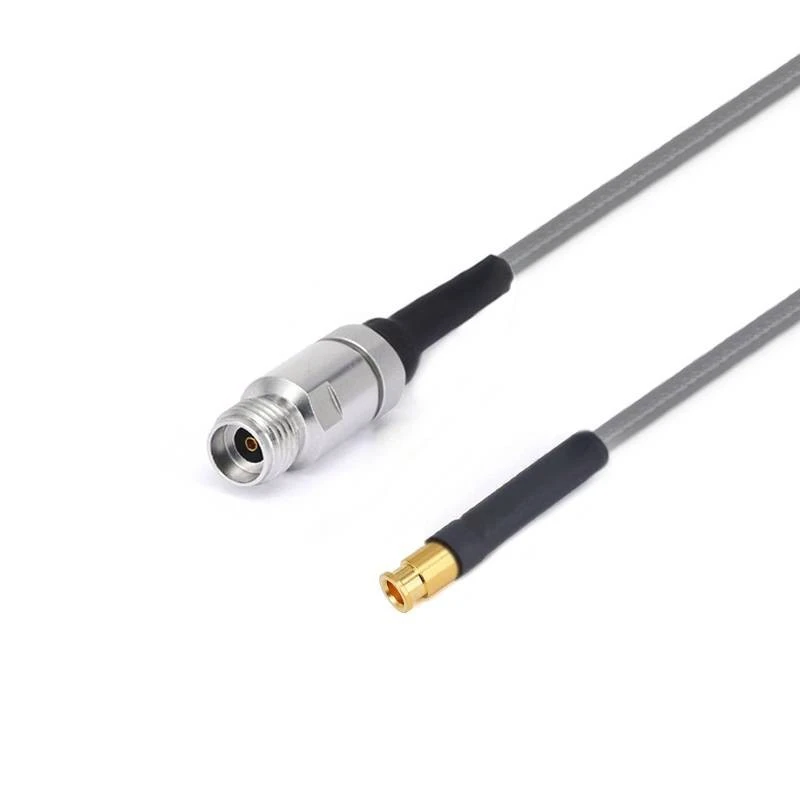

Fru 2-292 fmmpxm-xxx |
2,92 mm žensko |
MMPX mužjak |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm žensko s 4 rupe prirubnice |
MMPX mužjak |
DC -40 GHz |
14 dB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm žensko s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm muško |
2,4 mm muško |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm muško |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm muško |
GPO (SMP) ženka s pravim kutom |
DC -40 GHz |
12 dB |
|
|
Fru 2-24 mMMPXM-xxx |
2,4 mm muško |
MMPX mužjak |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mMMPXM-xxx |
2,4 mm muško |
MMPX mužjak |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm muško |
Gppo (mini-SMP) ženka |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm muško |
GPPO (mini-SMP) ženka s pravim kutom |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm žensko s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm žensko s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -50 GHz |
10 dB |
|
|

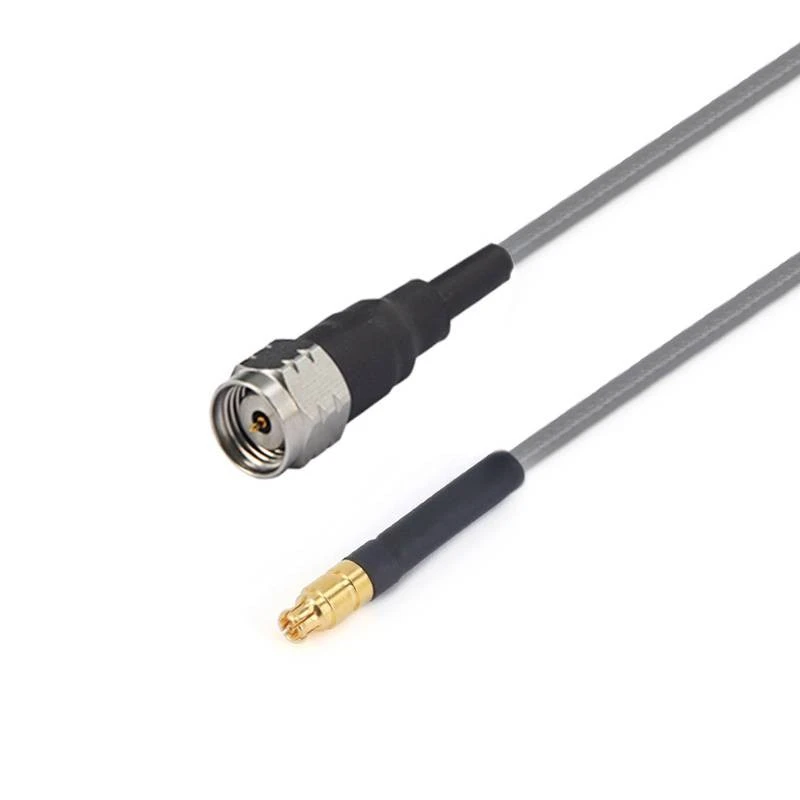

Fru 2-185 mgppf-xxx |
1,85 mm muško |
Gppo (mini-SMP) ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm mužjak s pravim kutom |
Gppo (mini-SMP) ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) Ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mMMPXM-xxx |
1,85 mm muško |
MMPX mužjak |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 MMMPXF-xxx |
1,85 mm muško |
MMPX ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm žensko |
Gppo (mini-SMP) ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm žensko s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) Ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm žensko s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm žensko |
MMPX mužjak |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm žensko |
MMPX ženka |
DC -67 GHz |
10 dB |
| Fru3\/GT3507 sklop stabilnog faznog kabela s niskim gubitkom (40GHz) | ||||
|
|
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.91±0.05 |
|
|
2 |
Izolator |
Čvrsta PTFE |
2.69±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
2.86±0.05 |
|
|
4 |
Vanjski oklop |
Pletenica bakrene žice od srebra |
3.28±0.05 |
|
|
5 |
jakna |
Fep |
3.73±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Prigušivanje (db\/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Snaga (W) |
380 |
120 |
90 |
75 |
65 |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Mehanički stabilnost faze |
|
40 |
50 |
85% |
86 pf\/m |
>90dB |
-65 Stupanj ~ +165 stupanj |
11 mm |
10GHz\/3 stupnja 18GHz\/5 stupnjeva |
|

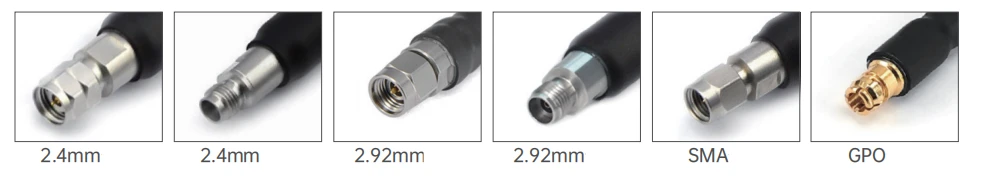

Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak\/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm muško |
2,92 mm muško |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm muško |
2,4 mm muško |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm muško |
2,4 mm muško |
DC -40 GHz |
1.35 |
| FRA3\/GT2501 STABILNI FAZNI SAVRŠENI KABEL (26,5GHz) | ||||
|
|
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
1.45±0.05 |
|
|
2 |
Izolator |
Čvrsta PTFE |
3.99±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
4.19±0.05 |
|
|
4 |
Vanjski oklop |
Pletenica bakrene žice od srebra |
4.42±0.05 |
|
|
5 |
jakna |
Fep |
5.21±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Prigušivanje (db\/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Snaga (W) |
800 |
350 |
--- |
100 |
--- |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Mehanički stabilnost faze |
|
26.5 |
50 |
80.4% |
86 pf\/m |
>100 dB |
-65 Stupanj ~ +165 stupanj |
6,35 mm |
10GHz\/3 stupnja 18GHz\/5 stupnjeva |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak\/VSWR |
|
|

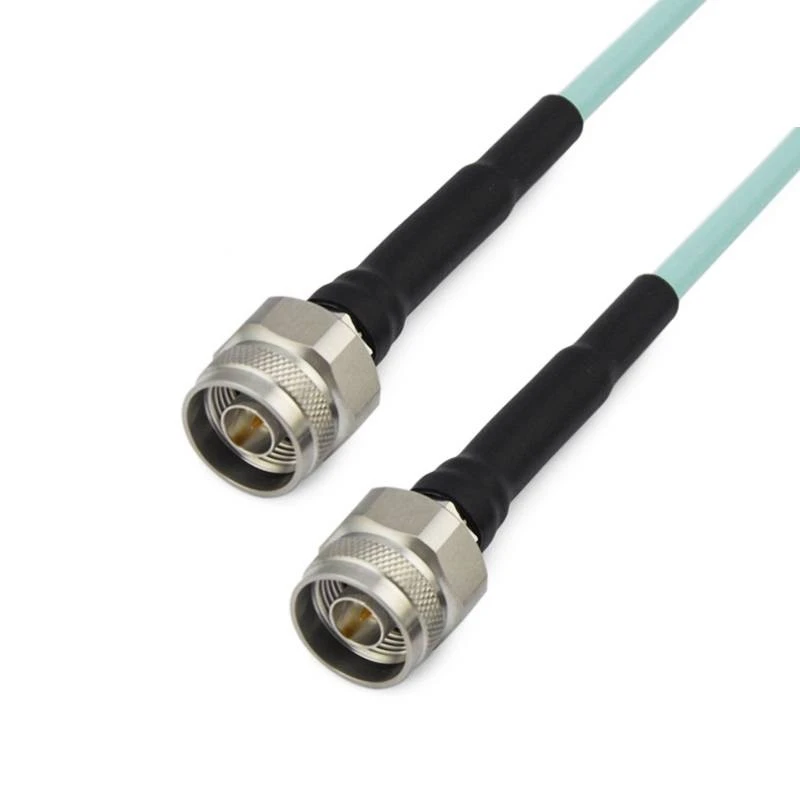

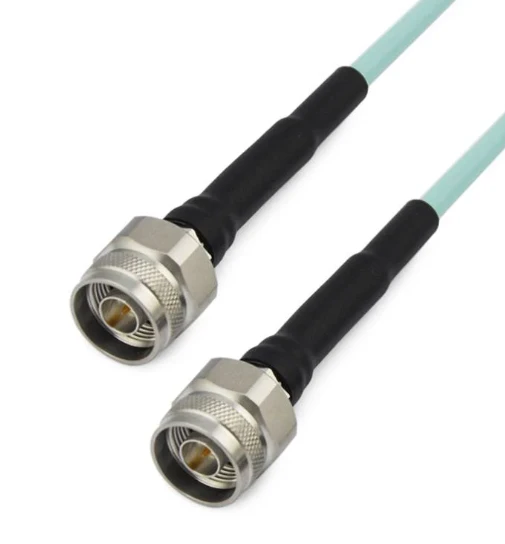

Fra 3- nmnm-xxx |
N muško |
N muško |
DC -18 GHz |
1.25 |
|
|

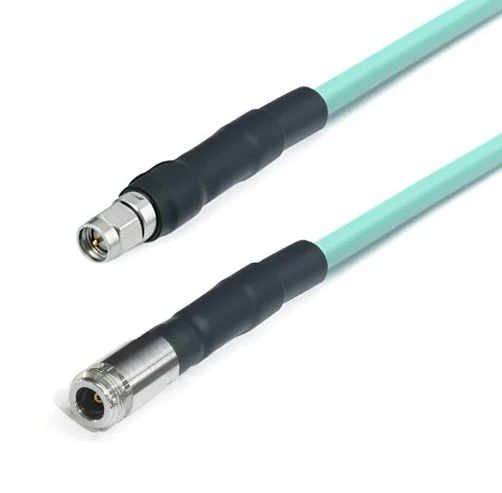

Fra 3- nfsmm-xxx |
N ženska osoba |
Sma mužjak |
DC -18 GHz |
1.25 |
|
|

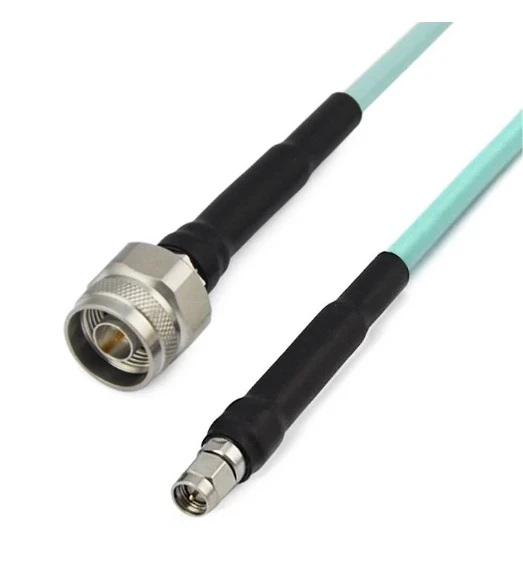

Fra 3- nmsmm-xxx |
N muško |
Sma mužjak |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -18 GHz |
1.25 |
|
|

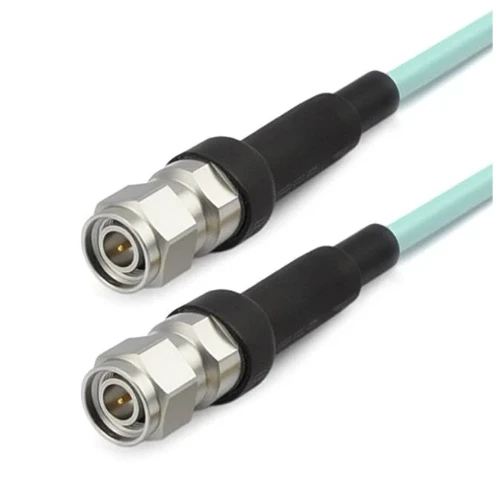

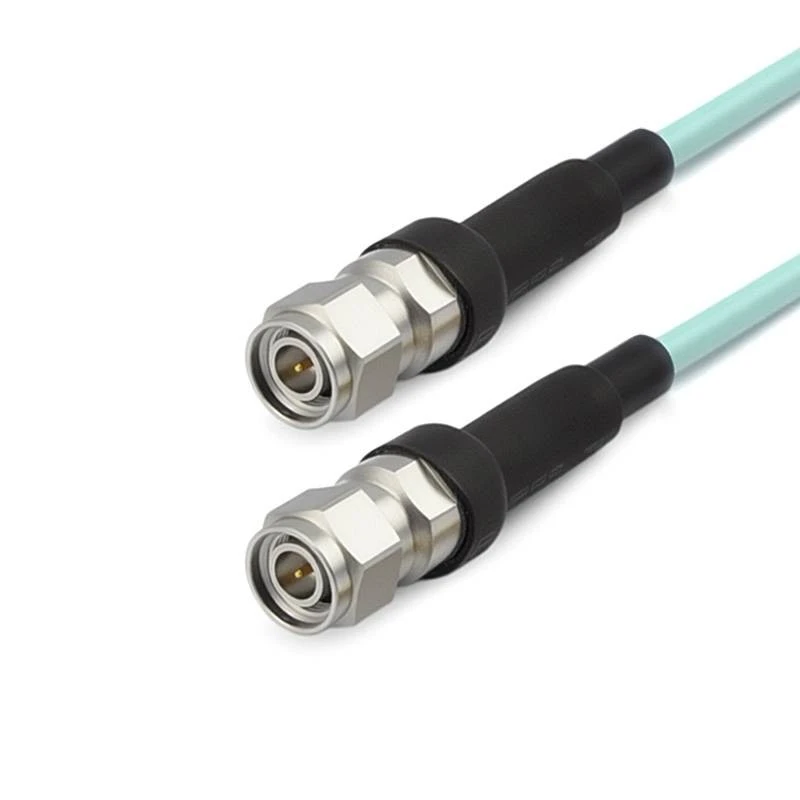

Fra 3- tncmtncm-xxx |
Tnc mužjak |
Tnc mužjak |
DC -18 GHz |
1.30 |
Popularni tagovi: Stabilna serija faza niskog gubitka, američka proizvođači stabilnih serija niskog gubitka, dobavljači, tvornice, FRA3 Fru2 Fru3 sklopni kabel, Ručno formabilni koaksijalni kabel, Stabilna serija faza niskog gubitka, RF kabelske sklopove, Sklopovi kabela RG serije, Polu krute sklopove kabela
Pošaljite upit
Mogli biste i voljeti
