Ručno oblikovane sklopove kabela
Polufleksibilni koaksijalni sklopovi koji se obvezuju kabel je polufleksibilni polufleksibilni koaksijalni skup kabela koji igra ključnu ulogu u više polja . Ovaj proizvod izrađuje profesionalni tim . s izvrsnim dizajnom, a takve su potrebe brojnih industrija} {{{5 i 141 ".
Opis
Polufleksibilni koaksijalni sklopovi kabela koji se obvezuju kabel je polu-fleksibilni koaksijalni kabel visokih performansi koji igra ključnu ulogu u više polja . Ovaj proizvod izrađuje profesionalni tim ., s njihovim izvrsnim dizajnom, a taksih, takva su potrebama brojnih industrija {{{5 i 141 ".

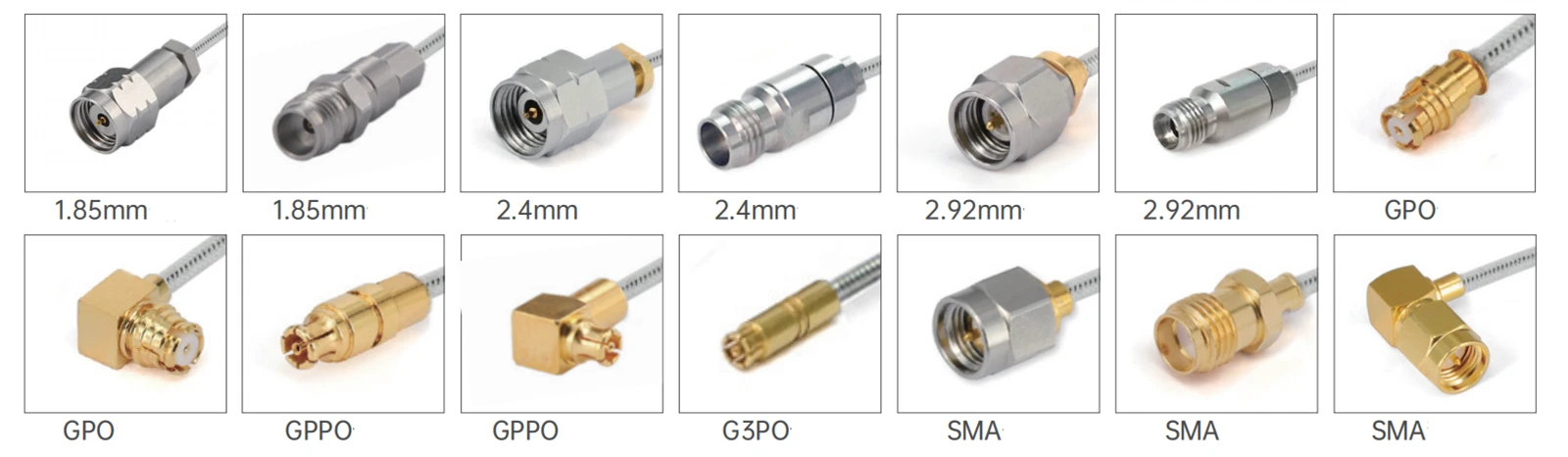

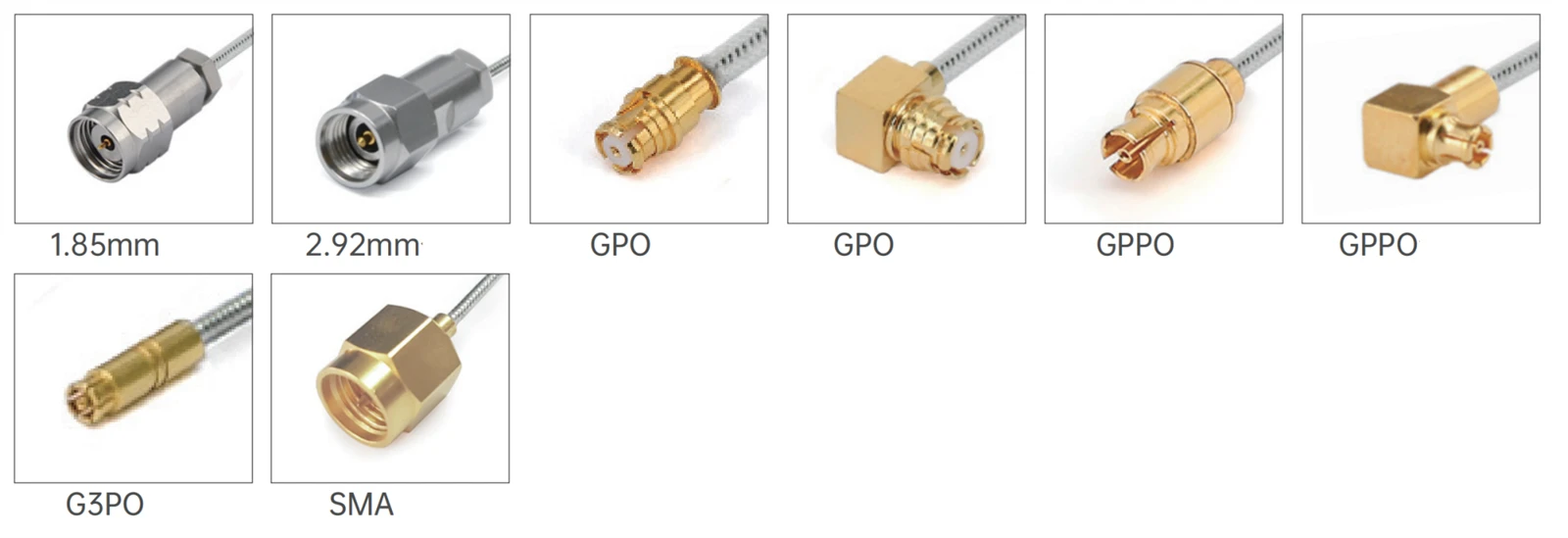

Pored toga, proizvod nudi više opcija u smislu vrsta priključka, impedancije, polariteta, metoda ugradnje, kontaktnih i stambenih materijala . Vrste priključaka uključuju 1 . 85mm, 2 . 4mm, 2. 92mmm, mm, GA, GA, GA, GA, GM, gmpp, MM, g. impedancija je 50 ohma, a polaritet standardni. Postoje raznolike metode montiranja, a kontakti i kućišta izrađeni su od materijala poput mesinganog zlata, berilijskih bakra pozlaćenih zlatom i pasiviranog nehrđajućeg čelika kako bi se osigurala dobra električna vodljivost i otpornost na koroziju.
Uvod proizvoda
Postoje serije kao što su FR701 i FR702/GUT -047- Obrazac 047 "i serija fr711 i fr712/crijeva -085- obrazac 086" serija . iz različitih serija variraju u strukturnim dimenzijama {{{{9}. FR702/GUT -047- Obrazac 047 "serija je 0 . 29 ± 0 . 0127mm, dok je ona od FR711 i FR712/GUT -085- OBRAZAC 086" serija je 0 {{{24} 51 51 51 51} 51}. Odgovarajući podaci o prigušivanju i napajanju navedeni su za različite frekvencije. Na raspolaganju su i više uobičajenih modela i tehničkih pokazatelja koji ispunjavaju zahtjeve različitih scenarija aplikacija.
Što se tiče električnih performansi, središnji vodič je čelik obložen srebrom, u kombinaciji s čvrstim PTFE izolatorom i konzerviranim vanjskim vodičem bakrene žice ., sadrži malu kapacitet (95,1pf/m), visoku brzinu širenja (70%) i izvrsna učinkovitost nadinjaka (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Primjena proizvoda
Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can Brzo uspostavite testne veze između različitih uređaja, omogućujući učinkovito završetak radova na otkrivanju .
Važne bilješke
1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se pružiti parovima ili grupama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Konektor 1 Vrsta |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Priključak 2 Vrsta |
1,85 mm/2,4mm/2,92mm/SMA/G3PO/GPPO/ |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 Polaritet |
Standard |
|
Metoda montiranja priključka |
Nijedan |
|
Stil tijela konektora |
Ravan i pravi kut |
|
Informacije o materijalima |
|
|
Kontakt |
Mesingano zlato, berilijev bakreno zlato pozlaćeno |
|
Vanjski kontakt |
Mesingano zlato, berilijev bakreno zlato, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesingano zlato, berilijev bakreno zlato, pasivirano od nehrđajućeg čelika |
|
Dielektrik |
PEI/PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stupanj na +165 stupanj |
|
2011/65/EU (ROHS) |
Usklađen |
|
Specifikacije kabela |
|
|
Središnji vodič |
Srebrni pozvani bakar |
|
Dielektrik |
Čvrsta PTFE |
|
Jakna |
Nitko ili FEP |
|
Kapacitivnost (PF/M) |
95.1 |
|
Brzina širenja (%) |
70 |
|
Učinkovitost zaštite |
<-100dB @ 1GHz |
|
Upravljanje napajanjem |
10watt @ 18GHz na razini mora, vswr1.0 |
Vrsta proizvoda
| Fr701 i fr702/crijeva -047- obrazac 047 "serije serije kabel | ||||
 |
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.29±0.0127 |
|
|
2 |
Izolator |
Čvrsta PTFE |
0.94±0.0254 |
|
|
3 |
Vanjski vodič |
Konzervirana bakrena žica |
1.19±0.05 |
|
|
4 |
Jakna |
Fep |
1.6±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Prigušivanje (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Snaga (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm ženke s 2 rupe prirubnice |
G3PO (SMPS) Ženka |
DC -40 GHz |
12 dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm muško |
G3PO (SMPS) Ženka |
DC -40 GHz |
12 dB |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm žensko |
G3PO (SMPS) Ženka |
DC -40 GHz |
12 dB |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) Ženka |
DC -67 GHz |
10 dB |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) Ženka |
DC -67 GHz |
10 dB |
| Fr711 i fr712/crijeva -085- obrazac 086 "sklop kabela serije | ||||
 |
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Srebrno obloženi bakarni sloj |
0.51±0.0127 |
|
|
2 |
Izolator |
Čvrsta PTFE |
1.69±0.0254 |
|
|
3 |
Vanjski vodič |
Konzervirana bakrena žica |
2.2±0.05 |
|
|
4 |
Jakna |
Fep |
2.54 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Prigušivanje (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Snaga (W) |
253 |
157 |
69 |
47 |
33 |
| Uobičajeni modeli i tehnički pokazatelji |
 |
|
Fr712/crijeva -085- Form-FEP (s FEP jaknom) |
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|
Fr 712- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -26.5 GHz |
1.35 |
|
|

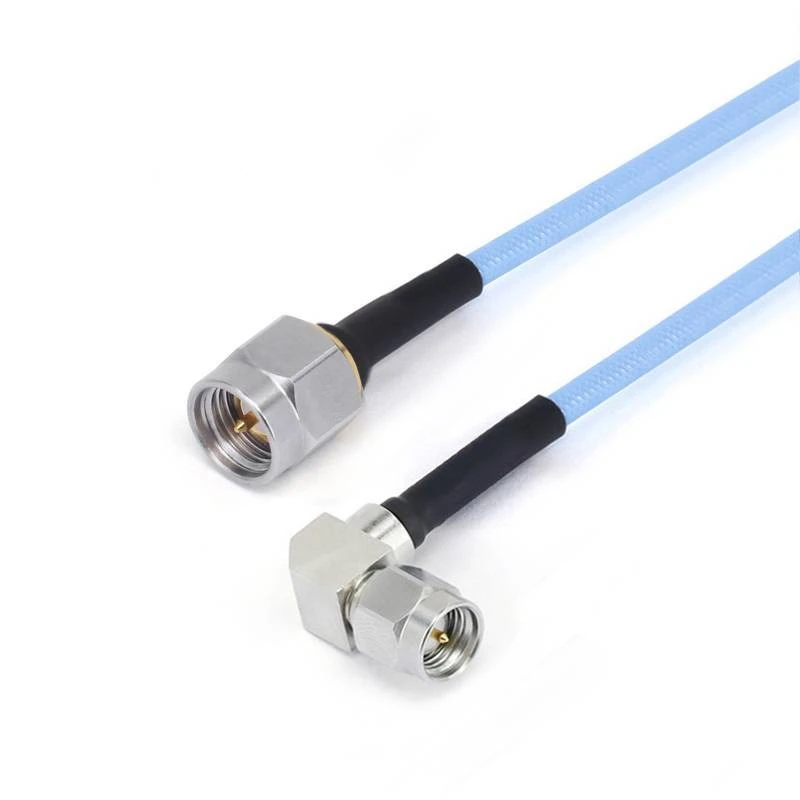

Fr 12- smmsmwm-xxx -18 g |
Sma mužjak |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.35 |
|
|
Fr 712- SMWMSMWM-XXX -18 g |
Sma mužjak s pravim kutom |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.40 |
|
|
Fr 712- Smmgpf-xxx |
Sma mužjak |
GPO (SMP) ženka |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- Smmgpwf-xxx |
Sma mužjak |
GPO (SMP) ženka s pravim kutom |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- Smmgppf-xxx |
Sma mužjak |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- Smmgppwf-xxx |
Sma mužjak |
GPPO (mini-SMP) ženka s pravim kutom |
DC -26.5 GHz |
1.40 |
|
|

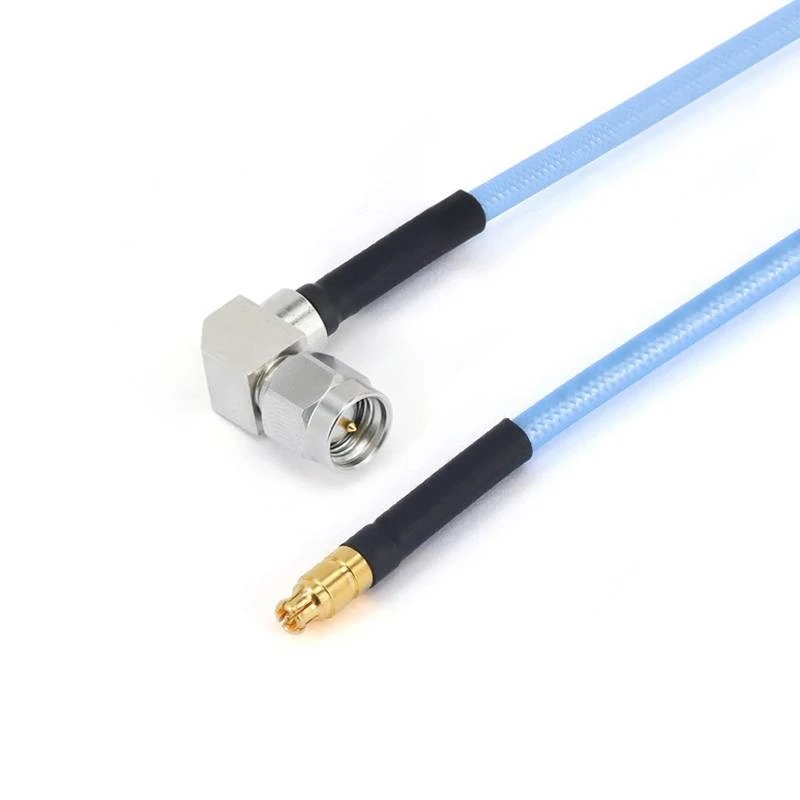

Fr 712- SMWMGPPf-xxx -18 g |
Sma mužjak s pravim kutom |
Gppo (mini-SMP) ženka |
DC -18 GHz |
15 dB |
|
|

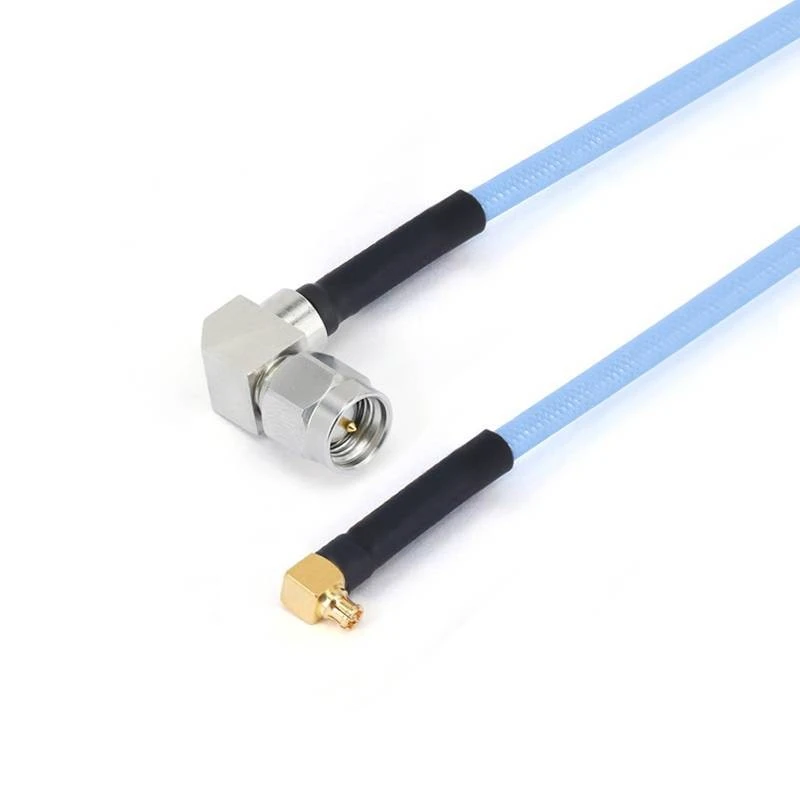

Fr 712- SMWMGPPWF-xxx -18 g |
Sma mužjak s pravim kutom |
GPPO (mini-SMP) ženka s pravim kutom |
DC -18 GHz |
15 dB |
|
|
Fr 712- smfgpf-xxx |
SMA ženska osoba |
GPO (SMP) ženka |
DC -18 GHz |
1.35 |
|
|
Fr 712- sffggpf-xxx |
SMA ženka s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA ženska osoba |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- SMffgppf-xxx |
SMA ženka s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm muško |
2,92 mm muško |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm muško |
GPO (SMP) ženka |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm muško |
GPO (SMP) ženka s pravim kutom |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm žensko |
GPO (SMP) ženka |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm žensko s 4 rupe prirubnice |
GPO (SMP) ženka |
DC - 40 GHz |
10 dB |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm muško |
Gppo (mini-SMP) ženka |
DC - 40 GHz |
14 dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm muško |
GPPO (mini-SMP) ženka s pravim kutom |
DC - 40 GHz |
14 dB |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm žensko |
Gppo (mini-SMP) ženka |
DC - 40 GHz |
14 dB |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm žensko s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC - 40 GHz |
14 dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm muško |
G3PO (SMPS) Ženka |
DC - 40 GHz |
12 dB |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm žensko |
G3PO (SMPS) Ženka |
DC - 40 GHz |
12 dB |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm žensko s 4 rupe prirubnice |
G3PO (SMPS) Ženka |
DC - 40 GHz |
12 dB |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm žensko s 4 rupe prirubnice |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
|
Fr711/crijeva -085- obrazac (bez FEP jakne) |
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|
Fr 711- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
Sma mužjak |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.35 |
|
|

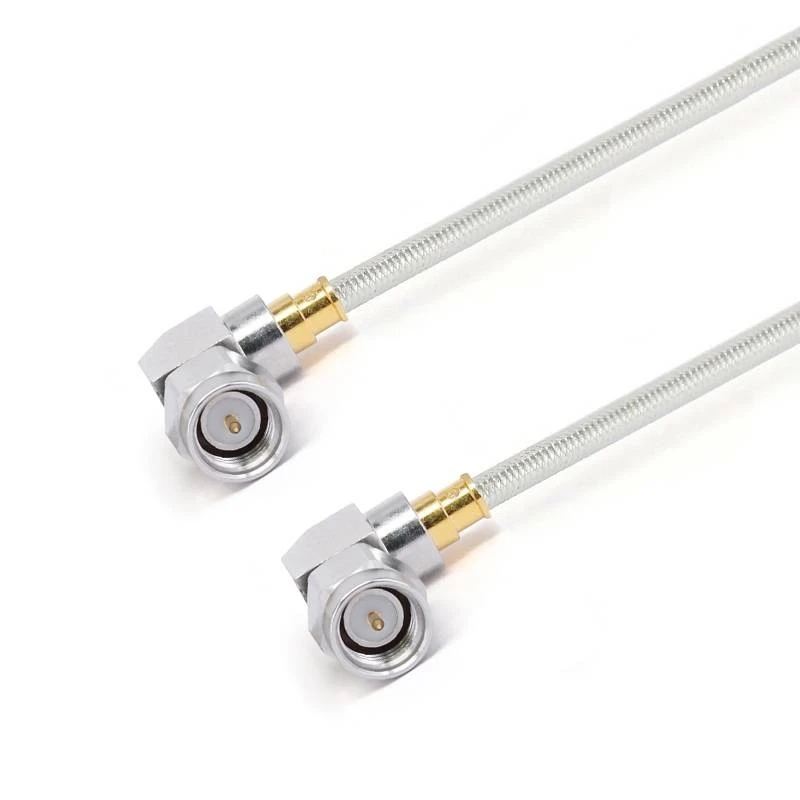

Fr 711- SMWMSMWM-XXX -18 g |
Sma mužjak s pravim kutom |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.40 |
|
|

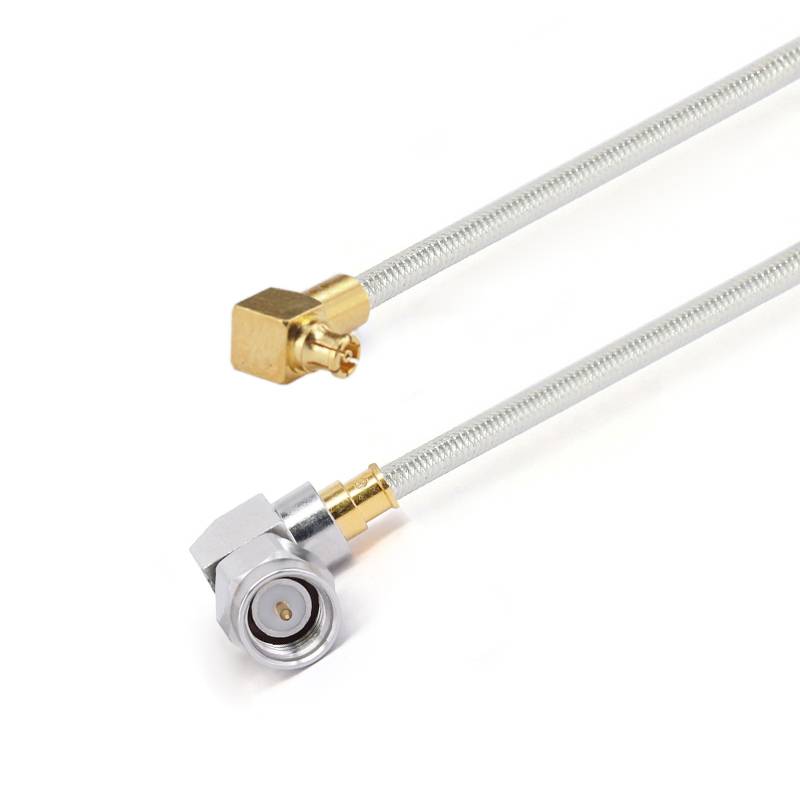

Fr 711- SMWMGPPWF-xxx -18 g |
Sma mužjak s pravim kutom |
GPPO (mini-SMP) ženka s pravim kutom |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 MMMPXM-xxx |
2,92 mm muško |
MMPX mužjak |
DC -40 GHz |
14 dB |
|
|
R 711-292 MMMPXF-xxx |
2,92 mm muško |
MMPX ženka |
DC -40 GHz |
14 dB |
|
|
Fr 711-24 MMMPXM-xxx |
2,4 mm muško |
MMPX mužjak |
DC -50 GHz |
12 dB |
|
|
Fr 711-24 mMMPXF-xxx |
2,4 mm muško |
MMPX ženka |
DC -50 GHz |
12 dB |
|
|
Fr 711-185 MMMPXM-xxx |
1,85 mm muško |
MMPX mužjak |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 mMMPXF-xxx |
1,85 mm muško |
MMPX ženka |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) Žena |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) Žena |
DC -67 GHz |
10 dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm žensko s 4 rupe prirubnice |
G3PO (SMPS) Žena |
DC -67 GHz |
10 dB |
