Sklopovi kabela RG serije
Sklopi niskofrekventnih kabela RG serije (DC -3 GHz) su vrsta komponenti kabela sa specifičnim scenarijima performansi i primjene. Njihova pokrivenost frekvencijama jasno uključuje opseg DC do 3GHz, udovoljavajući različitim zahtjevima za prijenosom signala unutar ovog frekvencijskog raspona.
Opis
Uvod proizvoda
Sklopi niskofrekventnih kabela RG serije (DC -3 GHz) su vrsta komponenti kabela sa specifičnim scenarijima performansi i primjene. Njihova pokrivenost frekvencijama jasno uključuje opseg DC do 3GHz, udovoljavajući različitim zahtjevima za prijenosom signala unutar ovog frekvencijskog raspona. Uobičajeni kabeli serije RG uključuju modele kao što su RG178, RG174, RG316 i RG223.
FlexiRF -ovi RG nisko -frekvencijski kabeli pokazuju izvrstan imunitet elektromagnetskog smetnji i dobru fleksibilnost. Lagani su i posjeduju svojstva kao što su visoki temperaturni otpor, otpornost na vlagu i otpornost na koroziju.
Značajke strukture proizvoda
Unutarnji vodiči RG serije nisko -frekvencijske kabele izrađeni su od bakrenog čelika obloženog srebrom s više slojeva (SCCS). Ovaj materijal ne samo da osigurava izvrsnu električnu vodljivost i fleksibilnost, već također povećava performanse prijenosa signala i otpornost na koroziju kroz postupak obloge srebra.
Dielektrik:Ekstrudirani kruti politetrafluoroetilen (PTFE). PTFE posjeduje izvrsna električna izolacijska svojstva, kemijsku stabilnost i visoku temperaturu, što može učinkovito izolirati vodič iz vanjskog okruženja i smanjiti curenje signala i smetnje.
Štit:Konstruiran s pletenicama od srebrnog pozlaćenog bakra (SPC). Ovaj oklopni sloj učinkovito blokira vanjske elektromagnetske smetnje od prodiranja u unutrašnjost kabela, istovremeno sprječavajući curenje unutarnjeg signala, osiguravajući stabilan i netaknut prijenos signala.
Primjena proizvoda
Industrijsko polje elektronike:
Primijenjena na industrijsku opremu za automatizaciju, kao što je visokofrekventni prijenos signala u senzorima, sustavima industrijskog upravljanja i uređajima za nadzor, udovoljavajući potrebama kontrole visoke preciznosti i prikupljanja podataka u industrijskim okruženjima.
Komunikacijsko polje:
Koristi se za testiranje proizvodnje komunikacijskih uređaja (poput mobilnih telefona, WiFi modula, GPS modula, kao i signalne veze između antena i modula. Osigurava stabilan prijenos signala u DC -3 GHZ frekvencijski opseg za bežičnu komunikacijsku opremu.
Važne bilješke
1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se osigurati parovima ili skupinama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|

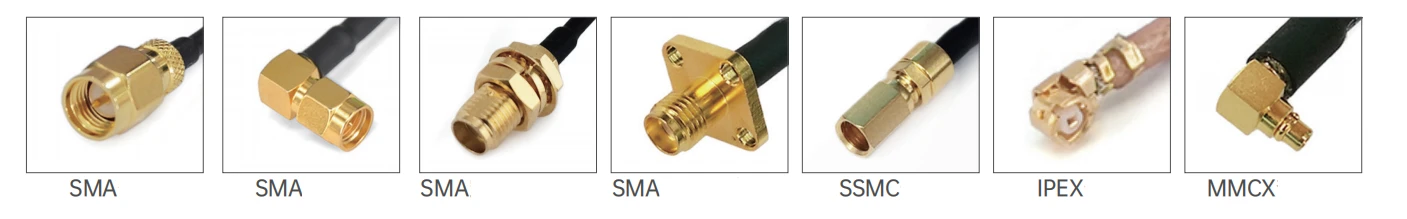

Konektor 1 Vrsta |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Priključak 2 Vrsta |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 Polaritet |
Standard |
|
Metoda montiranja priključka |
Nijedan |
|
Stil tijela konektora |
Ravan i pravi kut |
|
Informacije o materijalima |
|
|
Kontakt |
Mesingano zlato, berilijev bakreno zlato pozlaćeno |
|
Vanjski kontakt |
Mesingano zlato, berilijev bakreno zlato, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesingano zlato, berilijev bakreno zlato, pasivirano od nehrđajućeg čelika |
|
Dielektrik |
PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stupanj na +165 stupanj |
|
2011/65/EU (ROHS) |
Usklađen |
Vrsta proizvoda
|
FRR3/RG316 RG serije kabelske sklopove (3GHz) |
||||||
|
|
Promjer materijala strukture (MM) |
|||||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
7x0.17±0.05 |
|||
|
2 |
Izolator |
PTFE |
1.56±0.05 |
|||
|
3 |
Unutarnja zaštita |
Srebrna bakrena žica |
1.95±0.05 |
|||
|
4 |
jakna |
Fep |
2.56±0.13 |
|||
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Prigušivanje (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Snaga (W) |
340 |
170 |
113 |
88 |
68 |
|
Električna i mehanička svojstva |
|||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Radni napon |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 Stupanj ~ +200 stupanj |
15 mm |
1200V |
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|

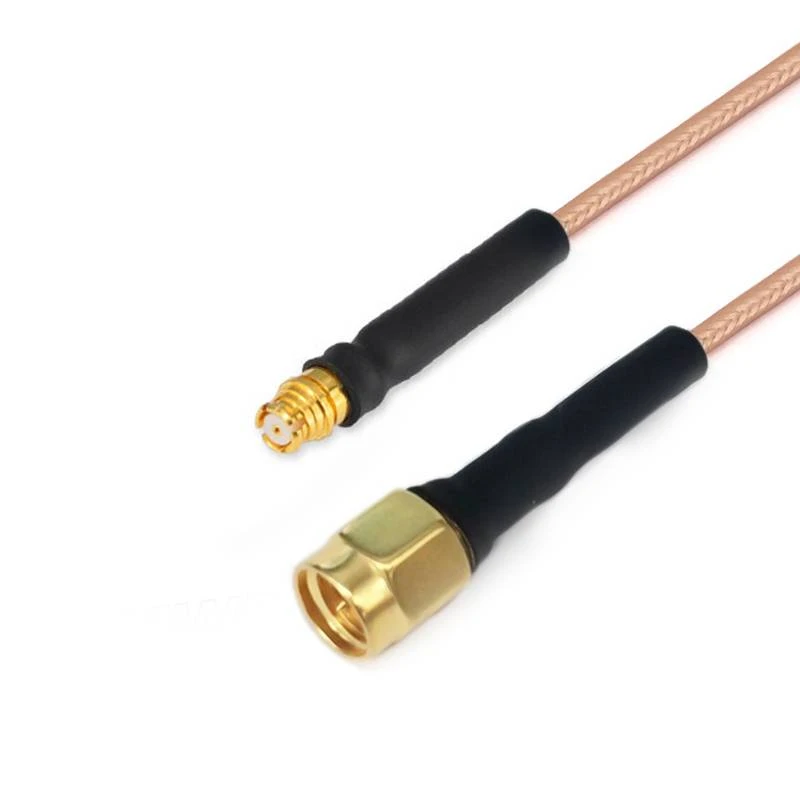

Frr 3- Smmgpf-xxx |
Sma mužjak |
GPO ženska osoba |
DC -3 GHz |
1.25 |
|
|

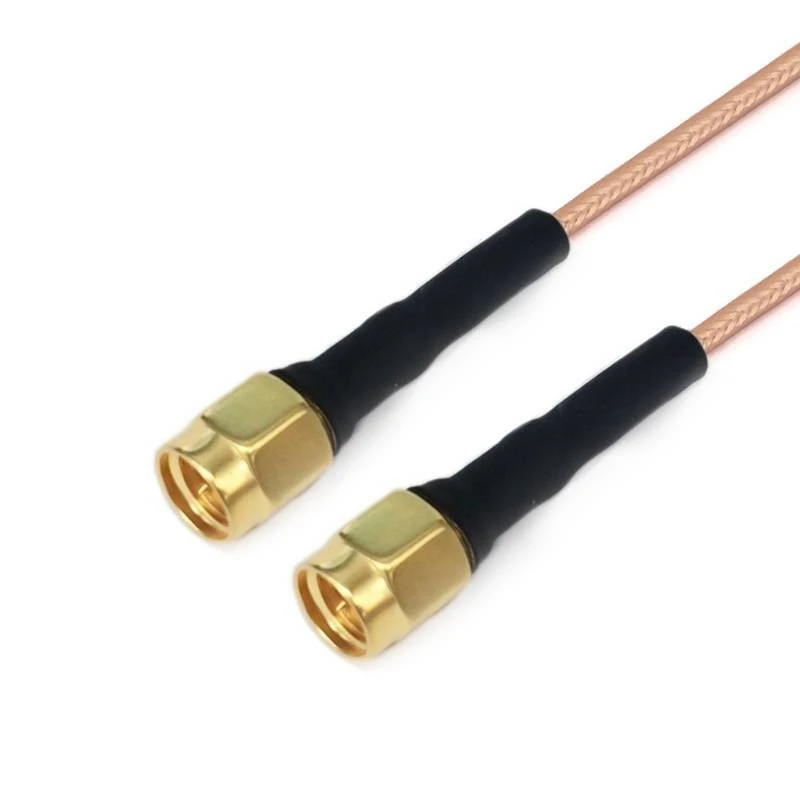

Frr 3- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG serije kabelske sklopove (3GHz) | ||||
|
|
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
7x0.102±0.05 |
|
|
2 |
Izolator |
PTFE |
0.86±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrna bakrena žica |
1.30±0.05 |
|
|
4 |
jakna |
Fep |
1.86±0.13 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||
|
Frekvencija (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Prigušivanje (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Snaga (W) |
340 |
170 |
113 |
88 |
68 |
| Električna i mehanička svojstva | |||||||
|
Frekvencija (GHz) |
Impedancija (ω) |
Brzina prijenosa |
Kapacitet |
Štititi |
Radna temperatura raspon |
Minimalni polumjer savijanja |
Radni napon |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 Stupanj ~ +200 stupanj |
10 mm |
750V |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|

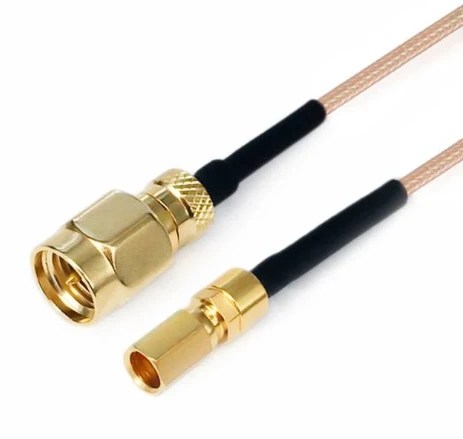

Frr 8- smmssmcf-xxx |
Sma mužjak |
SSMC ženska osoba |
DC -3 GHz |
1.25 |
|
|

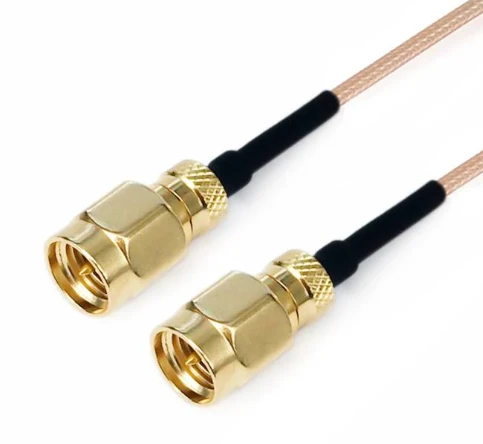

Frr 8- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -3 GHz |
1.25 |
|
|

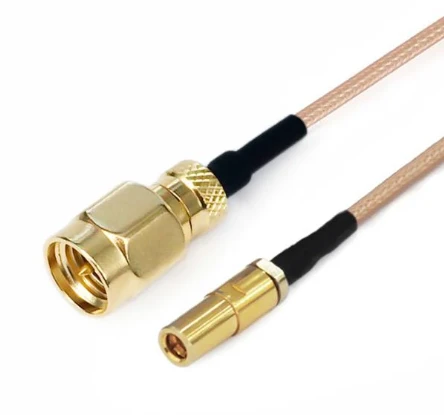

Frr 8- smmssmbf-xxx |
Sma mužjak |
SSMBF |
DC -3 GHz |
1.25 |
|
|

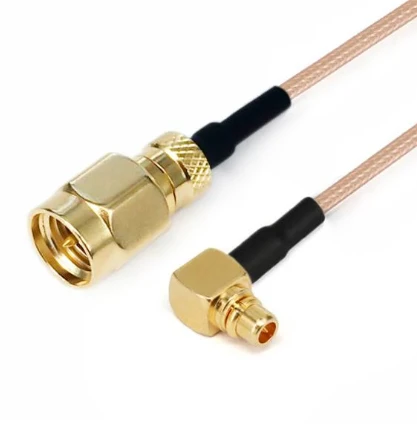

Frr 8- smmmmcxwm-xxx |
Sma mužjak |
MMCX muški pravi kut |
DC -3 GHz |
1.30 |
|
|

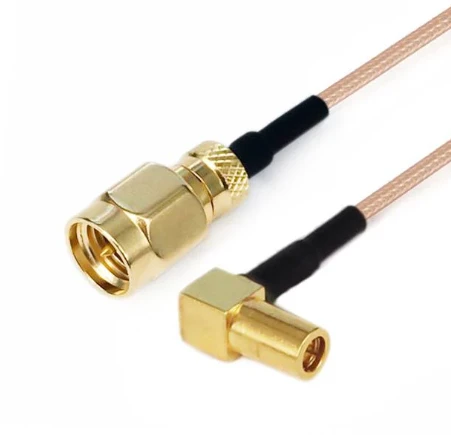

Frr 8- smmssmbwf-xxx |
Sma mužjak |
SSMB ženski pravi kut |
DC -3 GHz |
1.30 |
|
|

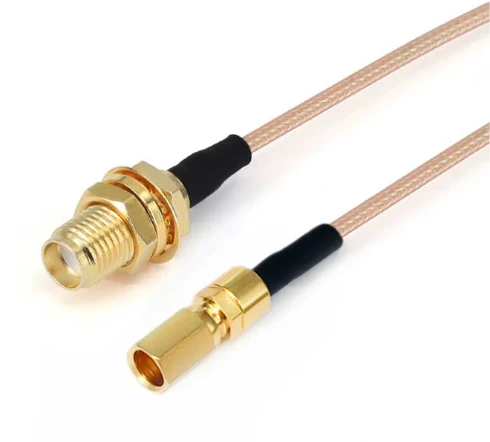

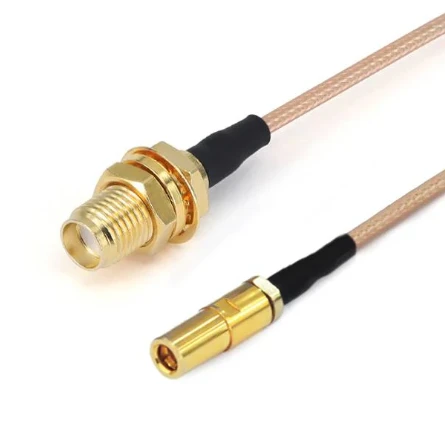

Frr 8- SMYFSSMBf-xxx |
Sma ženska pregranica |
SSMB ženka |
DC -3 GHz |
1.30 |
|
|

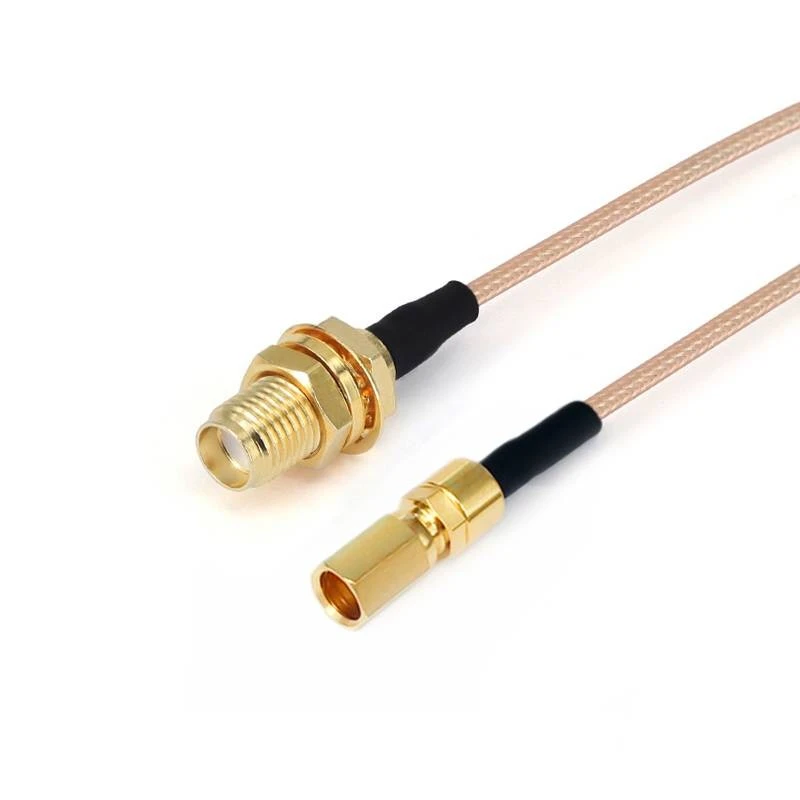

Frr 8- SMYFSSMCF-xxx |
Sma ženska pregranica |
SSMC ženska osoba |
DC -3 GHz |
1.30 |
|
|

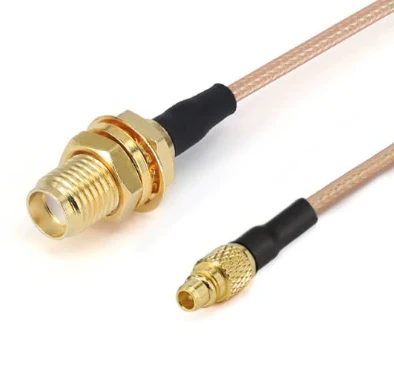

Frr 8- smyfmmcxm-xxx |
Sma ženska pregranica |
Mmcx muško |
DC -3 GHz |
1.30 |
|
|

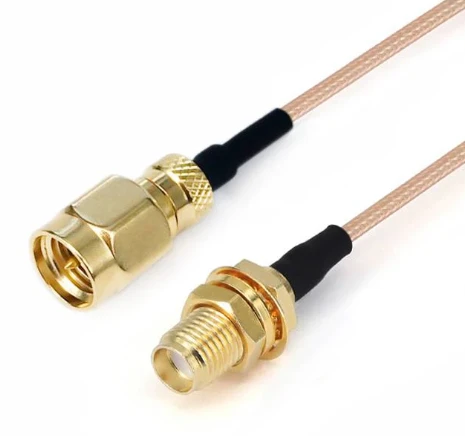

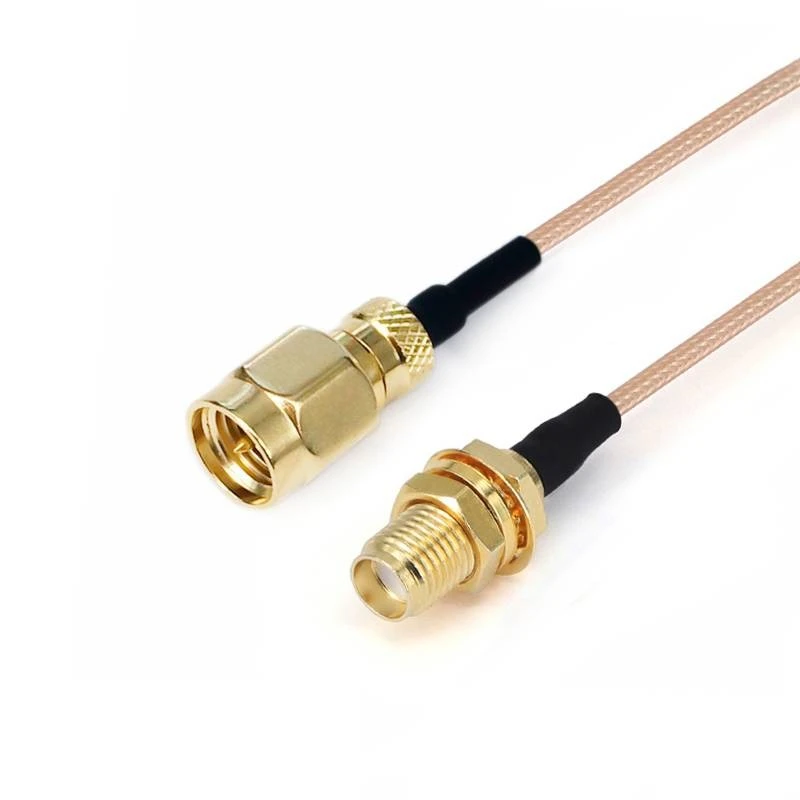

Frr 8- smmsmyf-xxx |
Sma mužjak |
Sma ženska pregranica |
DC -3 GHz |
1.30 |
|
|

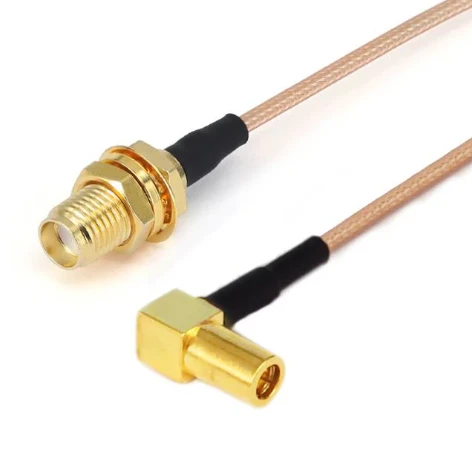

Frr 8- SMYFSSMBWF-xxx |
Sma ženska pregranica |
SSMB ženski pravi kut |
DC -3 GHz |
1.30 |
|
|

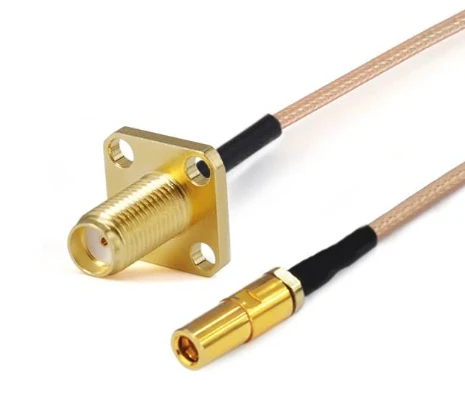

Frr 8- SMFFSSMBf-xxx |
SMA ženka s 4 rupe prirubnice |
SSMB ženka |
DC -3 GHz |
1.30 |
|
|

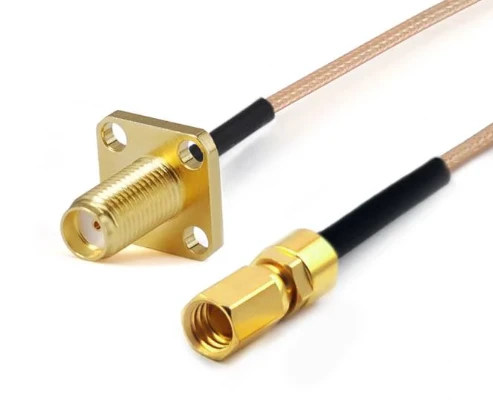

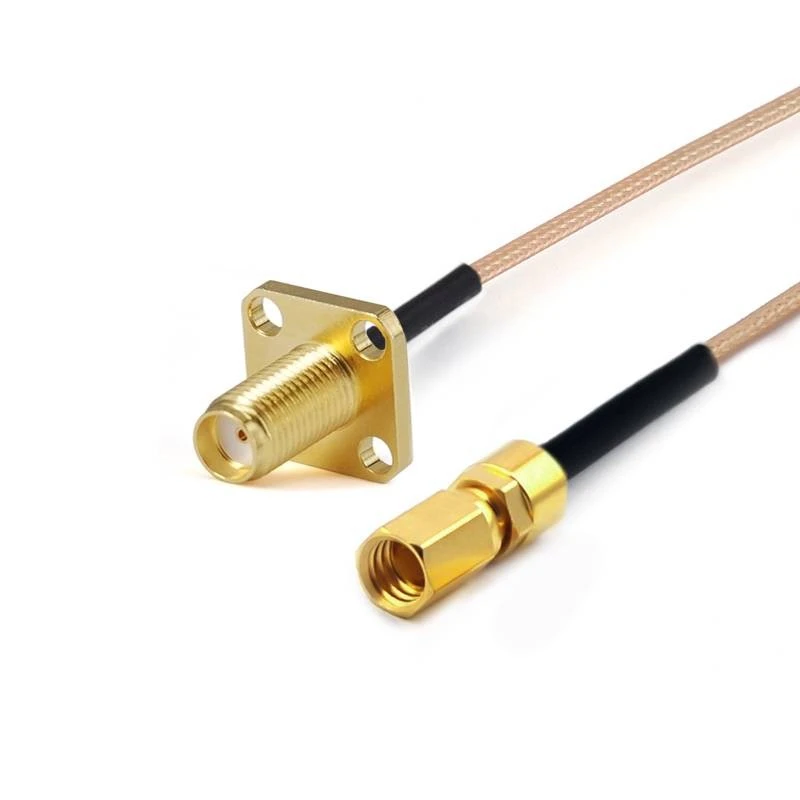

Frr 8- SMFFSSMCF-xxx |
SMA ženka s 4 rupe prirubnice |
SSMC ženska osoba |
DC -3 GHz |
1.30 |
|
|

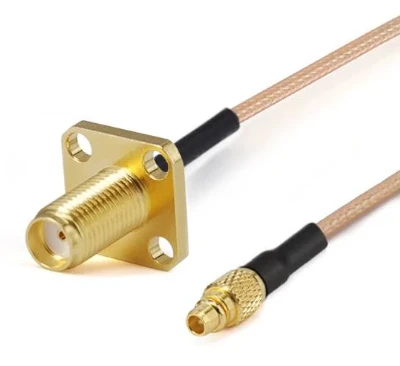

Frr 8- SMFFMMCXM-XXX |
SMA ženka s 4 rupe prirubnice |
Mmcx muško |
DC -3 GHz |
1.30 |
|
|

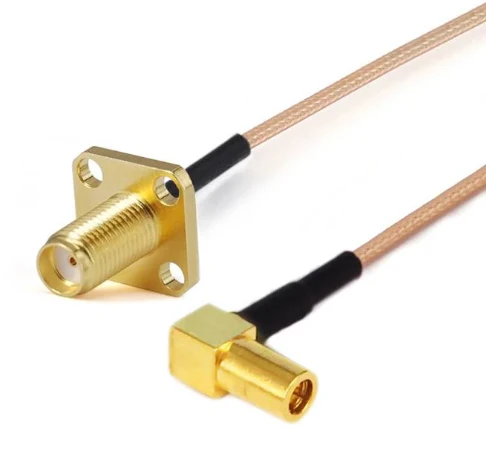

Frr 8- SMFFSSMBWF-xxx |
SMA ženka s 4 rupe prirubnice |
SSMB ženski pravi kut |
DC -3 GHz |
1.30 |
|
|

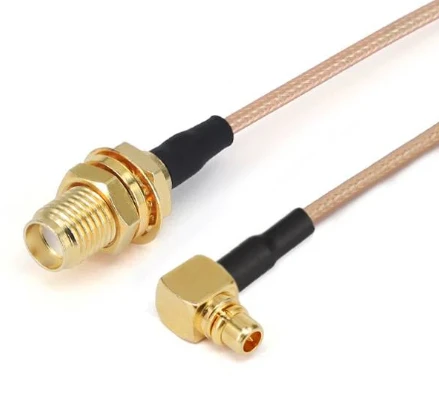

Frr 8- smyfmmcxwm-xxx |
Sma ženska pregranica |
MMCX muški pravi kut |
DC -3 GHz |
1.30 |
|
|

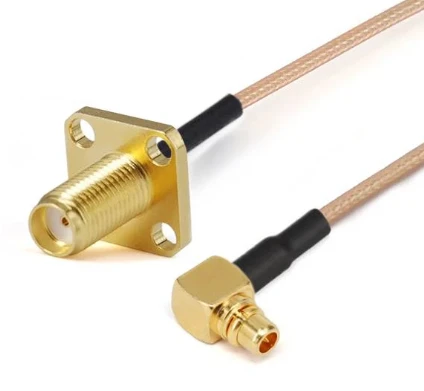

Frr 8- SMFFMMCXWM-XXX |
SMA ženka s 4 rupe prirubnice |
MMCX muški pravi kut |
DC -3 GHz |
1.30 |
