Testni kabeli opće namjene
Testni kabeli opće namjene široko su korišteni kabelski proizvodi u poljima kao što su elektroničko testiranje, s više karakteristika za ispunjavanje različitih zahtjeva za upotrebu . u smislu konektora, ovaj kabel nudi razne vrste konektora, uključujući 1 . 85mm, 2. 4,92M, SMA. Svi konektori imaju impedanciju od 50 ohma i standardni polaritet.
Opis
Testni kabeli opće namjene
Testni kabeli opće namjene široko su korišteni kabelski proizvodi u poljima kao što su elektroničko testiranje, s više karakteristika za ispunjavanje različitih zahtjeva za upotrebu . u smislu konektora, ovaj kabel nudi različite vrste konektora, uključujući 1 . 85mm, 2., 2 {9}, SM. Svi konektori imaju impedanciju od 50 ohma i standardni polaritet. Nadalje, konektori imaju višestruke metode ugradnje, uključujući ravne i desne - vrste kuta, koje se mogu fleksibilno prilagoditi različitim sučeljima uređaja.
Uvod proizvoda
Što se tiče odabira materijala, središnji kontakt, vanjski kontakt i glavno tijelo izrađeni su od materijala poput mesinganog zlatom, berilijem bakrenim zlatom ili pasiviranim nehrđajućim čelikom, koji imaju dobru električnu vodljivost i otpornost na korozije ., dielektric je izrađen od PLOI ili PTFE materijala za osiguranje signala signala PLO -a ili PTFE -a, Čelik, izolacijski sloj je čvrst PTFE, oklopni sloj sastoji se od bakrene trake i bakrene žice od srebra i bakrene žice, a omotač je izrađen od FEP materijala . To ne samo da učinkovito štiti ometajući signale, već ima i određenu mehaničku snagu i otpornost na okoliš .
Primjena proizvoda
During the research, development, production, and testing of communication base stations, mobile phones, satellite communication equipment, etc., general - purpose test cables are required to connect various testing instruments to communication devices to ensure stable signal transmission, so as to accurately test various performance indicators of the equipment, such as signal strength, frequency characteristics, transmission rate, etc. For example, in the construction of 5G base Stanice, ova vrsta kabela koristi se za povezivanje generatora signala, analizatora spektra i druge opreme za precizno testiranje radio -frekvencijskih performansi osnovnih stanica, osiguravajući da osnovne stanice mogu pružiti stabilne i učinkovite komunikacijske usluge .}
Važne bilješke
1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se pružiti parovima ili grupama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com
Podaci o specifikaciji proizvoda
|
Konfiguracija |
|
|
Konektor 1 Vrsta |

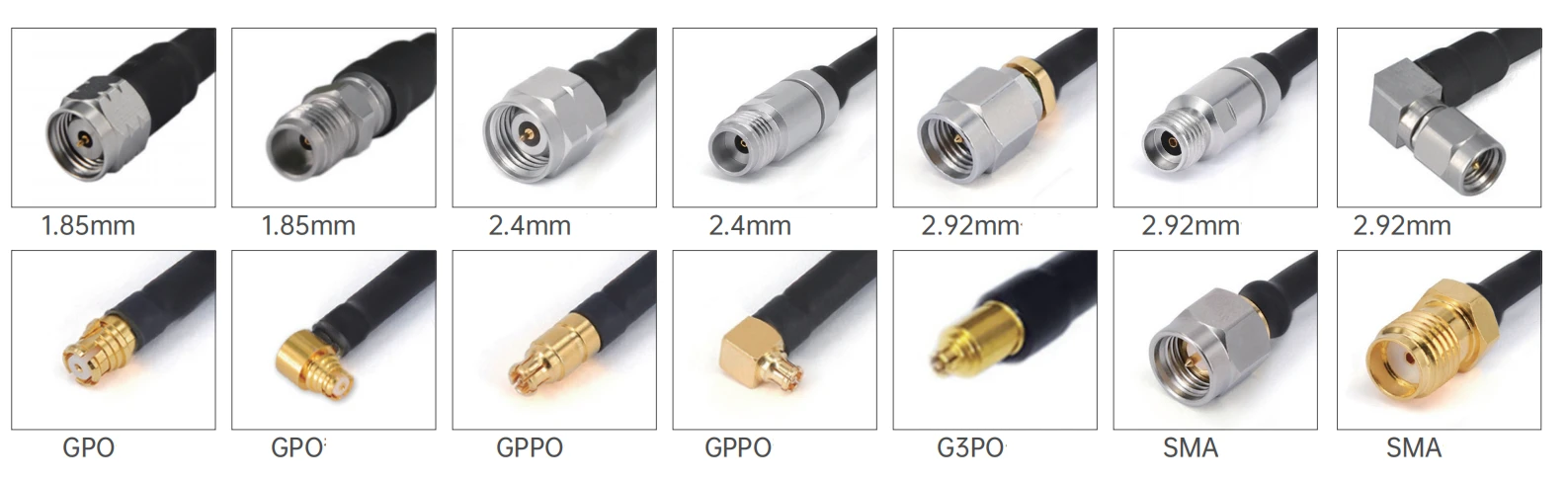

1,85 mm/2,4mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Priključak 1 impedancija |
50 ohma |
|
Priključak 1 polaritet |
Standard |
|
Priključak 2 Vrsta |
1,85 mm/2,4mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Priključak 2 impedancija |
50 ohma |
|
Priključak 2 Polaritet |
Standard |
|
Metoda montiranja priključka |
Nijedan |
|
Stil tijela konektora |
Ravan i pravi kut |
|
Informacije o materijalima |
|
|
Kontakt |
Mesingano zlato, berilijev bakreno zlato pozlaćeno |
|
Vanjski kontakt |
Mesingano zlato, berilijev bakreno zlato, pasiviran od nehrđajućeg čelika |
|
Tijelo |
Mesingano zlato, berilijev bakreno zlato, pasivirano od nehrđajućeg čelika |
|
Dielektrik |
PEI/PTFE |
|
Podaci o okolišu |
|
|
Temperaturni raspon |
-40 stupanj na +165 stupanj |
|
2011/65/EU (ROHS) |
Usklađen |
|
Specifikacije kabela |
|
|
Središnji vodič |
Srebrni pozvani bakar |
|
Dielektrik |
Čvrsta PTFE |
|
Dva zaštita |
Srebrno obloženi bakreni trak i žica |
|
Jakna |
Fep |
|
Kapacitivnost (PF/M) |
95.1 |
|
Brzina širenja (%) |
70 |
|
Učinkovitost zaštite |
<-100dB @ 1GHz |
|
Upravljanje napajanjem |
10watt @ 18GHz na razini mora, vswr1.0 |
Vrsta proizvoda
| GAF71/RG405SS 405 Fleksibilni sklop kabela | ||||
 |
Promjer materijala strukture (MM) |
|||
|
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.51±0.05 |
|
|
2 |
Izolator |
Čvrsta PTFE |
1.63±0.05 |
|
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
1.80±0.05 |
|
|
4 |
Vanjski oklop |
Pletenica s bakrenom žicom od srebra |
2.18±0.05 |
|
|
5 |
jakna |
Fep |
2.54±0.1 |
|
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||||
|
Frekvencija (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Prigušivanje (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Prigušivanje (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
 |

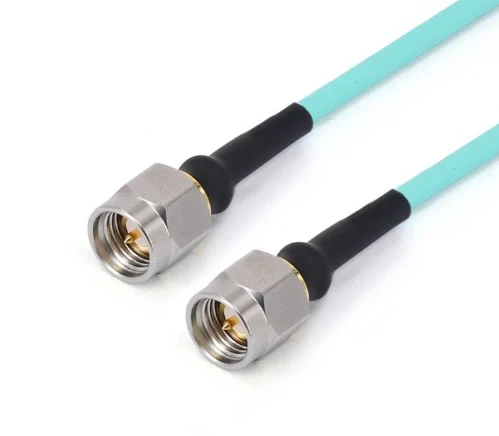

Frf 71- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -26.5 GHz |
1.30 |
 |

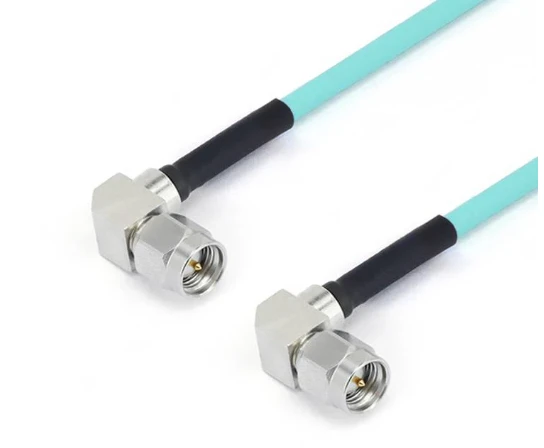

Frf 71- SMWMSMWM-XXX -18 g |
Sma mužjak s pravim kutom |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.30 |
 |

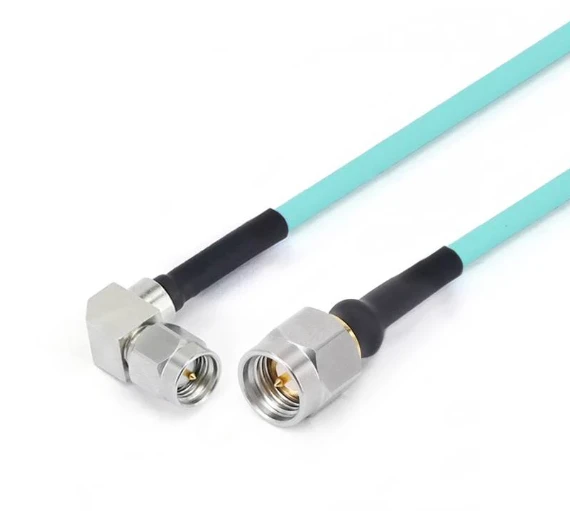

Frf 71- smmsmwm-xxx -18 g |
Sma mužjak |
Sma mužjak s pravim kutom |
DC -18 GHz |
1.30 |
 |
Frf 71- Smmgpf-xxx |
Sma mužjak |
GPO (SMP) ženka |
DC -26.5 GHz |
1.35 |
 |
Frf 71- Smmgpwf-xxx |
Sma mužjak |
GPO (SMP) ženka s pravim kutom |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA ženska osoba |
GPO (SMP) ženka |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMffgpf-xxx |
SMA ženka s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -26.5 GHz |
1.35 |
 |
Frf 71- Smmgppf-xxx |
Sma mužjak |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
14 dB |
 |
Frf 71- Smmgppwf-xxx |
Sma mužjak |
Gppo ženka s pravim kutom |
DC -26.5 GHz |
14 dB |
 |
Frf 71- SMWMGPPPF-xxx -18 g |
Sma mužjak s pravim kutom |
Gppo (mini-SMP) ženka |
DC -18 GHz |
15 dB |
 |
Frf 71- SMWMGPPWF-xxx -18 g |
Sma mužjak s pravim kutom |
Gppo ženka s pravim kutom |
DC -18 GHz |
15 dB |
 |
Frf 71- smfgppf-xxx |
SMA ženska osoba |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
14 dB |
 |
Frf 71- sffggppf-xxx |
SMA ženka s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -26.5 GHz |
14 dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm muško |
2,92 mm muško |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm muško |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm muško |
GPO (SMP) ženka s pravim kutom |
DC -40 GHz |
12 dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm žensko |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm ženka s prirubnom rupom od 4 rupe |
GPO (SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm muško |
Gppo (mini-SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm žensko |
Gppo (mini-SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm ženka s prirubnom rupom od 4 rupe |
Gppo (mini-SMP) ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm muško |
GPPO (mini-SMP) ženka s pravim kutom |
DC -40 GHz |
12 dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm muško |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm žensko |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm ženka s prirubnom rupom od 4 rupe |
G3PO (SMPS) Ženka |
DC -40 GHz |
14 dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm muško |
2,4 mm muško |
DC -50 GHz |
14 dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm žensko |
GPO (SMP) ženka |
DC -40 GHz |
12 dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm žensko s 4 rupe prirubnice |
GPO (SMP) ženka |
DC -40 GHz |
12 dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm muško |
GPO (SMP) ženka s pravim kutom |
DC -40 GHz |
10 dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm muško |
Gppo (mini-SMP) ženka |
DC -40 GHz |
12 dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm muško |
GPPO (mini-SMP) ženka s pravim kutom |
DC -40 GHz |
10 dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm žensko |
Gppo (mini-SMP) ženka |
DC -40 GHz |
12 dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm žensko s 4 rupe prirubnice |
Gppo (mini-SMP) ženka |
DC -40 GHz |
12 dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm muško |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm žensko |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm s 4 rupe prirubnice |
G3PO (SMPS) Ženka |
DC - 67 GHz |
10 dB |
|

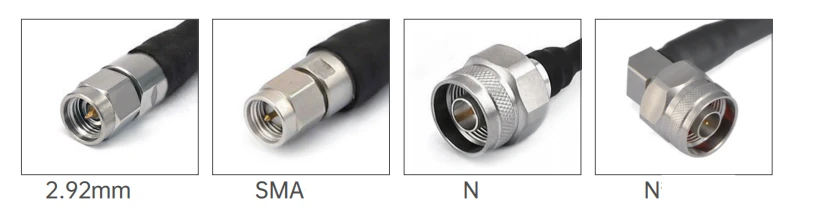

GAF72/RG402SS 402 Fleksibilni sklop kabela |
||||||
|
Promjer materijala strukture (MM) |
||||||
 |
1 |
Unutarnji dirigent |
Silver obloženi bakrenim čelikom |
0.92±0.05 |
||
|
2 |
Izolator |
Čvrsta PTFE |
2.97±0.05 |
|||
|
3 |
Unutarnja zaštita |
Srebrni bakreni pojas |
3.25±0.05 |
|||
|
4 |
Vanjski oklop |
Pletenica s bakrenom žicom od srebra |
3.58±0.1 |
|||
|
5 |
jakna |
Fep |
4.12±0.13 |
|||
| Prigušivanje, snaga (uvjet ispitivanja na razini mora od 20 stupnjeva) | |||||||
|
Frekvencija (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Prigušivanje (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Prigušivanje (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Uobičajeni modeli i tehnički pokazatelji
|
|||||
|
Slika |
Snu |
Priključak 1 |
Priključak 2 |
Frekvencija |
Povratni gubitak/VSWR |
|
|
Frf 72- smmsmm-xxx |
Sma mužjak |
Sma mužjak |
DC -26.5 GHz |
1.30 |
|
|

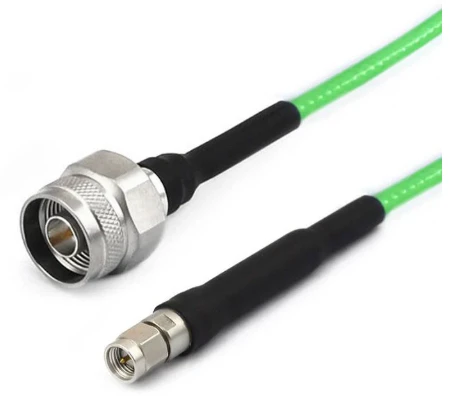

Frf 72- nmsmm-xxx |
N muško |
Sma mužjak |
DC -18 GHz |
1.25 |
|
|

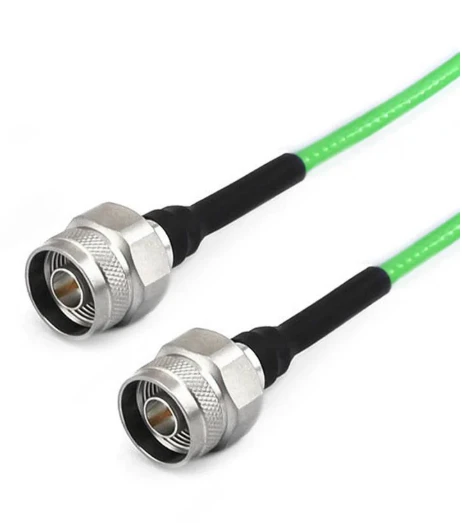

Frf 72- nmnm-xxx |
N muško |
N muško |
DC -18 GHz |
1.25 |
