VNA testni kabeli

FlexiRF -ova serija VNA testnog kabela dizajnirana je tako da kupcima pruži ponovljive i precizne mjerne vrijednosti vektorske mreže (VNA).

U scenarijima ispitivanja vektorskih mrežnih analizatora (VNAS), ranjivost preciznih koaksijalnih sučelja dugo je bila industrijski izazov. Kada su tradicionalni ispitni kablovi podvrgnuti učestalom uključivanju/isključivanju, savijanju ili mehaničkom stresu, unutarnje strukture njihovih sučelja-poput unutarnjih vodiča i dielektričnih nosača-skloni su habanju, deformaciji ili degradaciji električnih performansi zbog koncentracije stresa. To izravno utječe na točnost ispitivanja i može čak uzrokovati kvarove opreme.

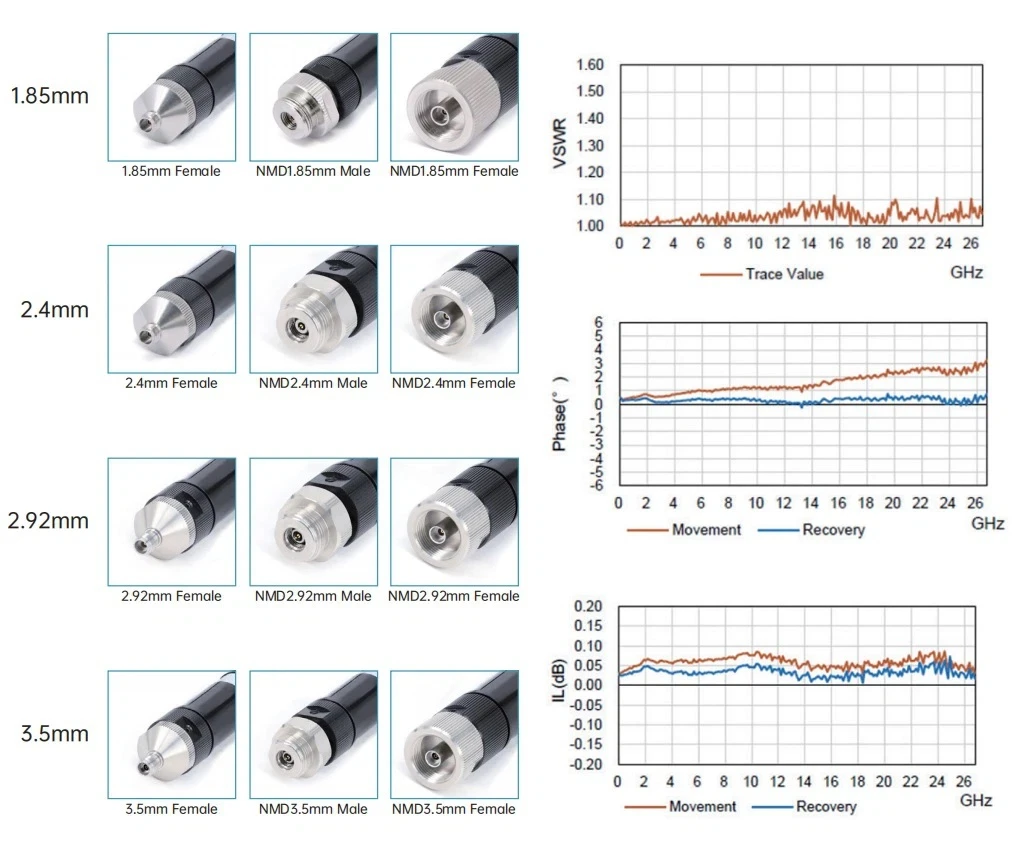

Na temelju klasifikacije frekvencije, postoje:

26,5 GHz 3,5 mm sklopovi kabela sučelja, 40GHz 2,4 mm kabelske sklopove, 67 GHz 1,85 mm NMD kabelske sklopove.

Takozvane sklopove NMD kabela imaju regugerirane ojačane konektore za sučelja. Ovaj dizajn osigurava da se mehanički stres tijekom upotrebe prvenstveno apsorbira vanjskim ojačanim strukturnim komponentama, sprječavajući oštećenje preciznih koaksijalnih sučelja.

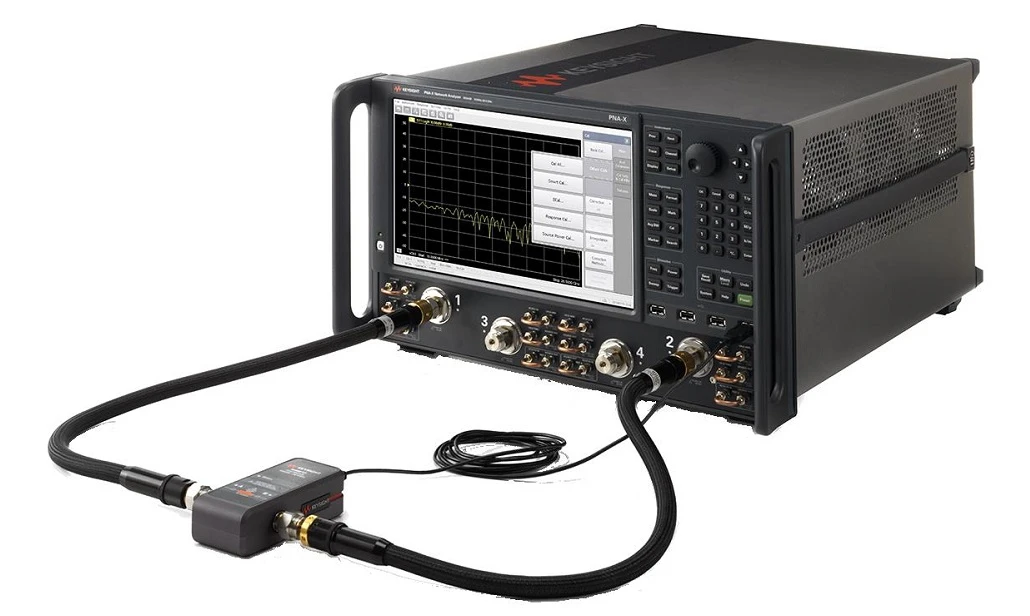

Sklopi VNA testnih kabela su visoke performanse amplitude i faze stabilne testne kablove koji se prvenstveno koriste u vektorskim mrežnim analizatorima (VNAS), koji pokrivaju raspon radnog frekvencije DC ~ 67GHz. Sadrže održive i vrlo ponovljive karakteristike savijanja, omogućujući precizno mjerenje mikrovalnih električnih parametara u laboratorijima, proizvodnim linijama, sustavima za testiranje i drugim scenarijima.

1. Za sklopove kabela prilagođenih duljina, ne zaboravite ostaviti svoje podatke o dužini na stranici za odjavu;
2. Svi sklopovi kabela mogu se osigurati parovima ili skupinama koje se podudaraju s fazom; Ako su vam potrebni kabeli da budu usklađeni faza, pošaljite nam e -poštu: sales@flexirf.com

Vrsta proizvoda



VNA testni kabeli
Uobičajeni modeli i tehnički pokazatelji
Slika	Snu	Priključak 1	Priključak 2	Frekvencija	Povratni gubitak/VSWR
	Vna -35 f35f -630	3,5 mm NMD ženka	3,5 mm žensko	DC -26. 5GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD ženka	3,5 mm NMD mužjak	DC -26. 5GHz	1.30

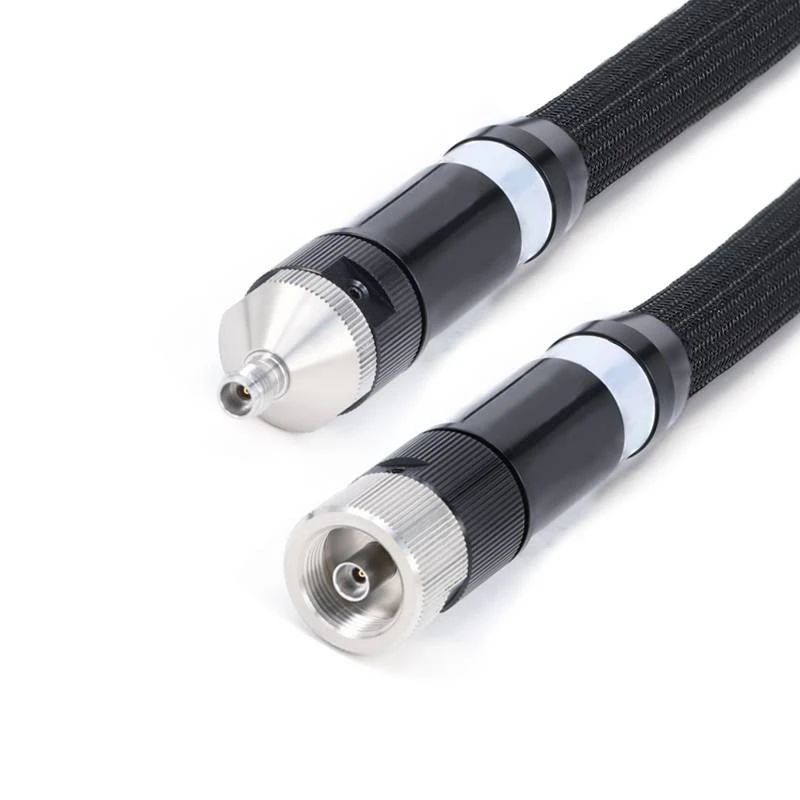

	Vna -292 f292f -630	2,92 mm nmd žensko	2,92 mm žensko	DC -40 GHz	1.30

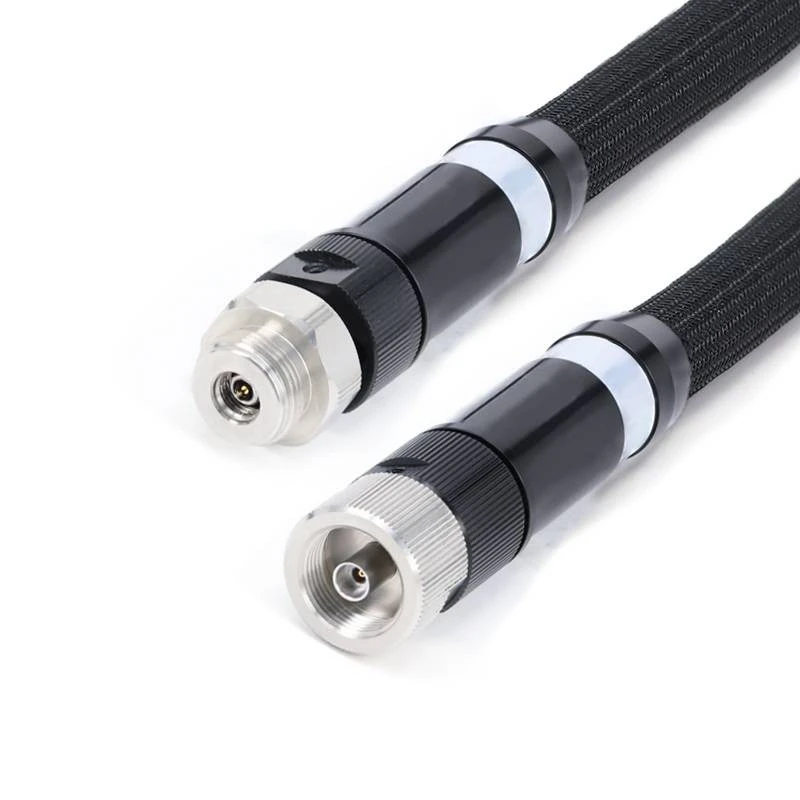

	Vna -292 m292f -630	2,92 mm nmd žensko	2,92 mm nmd žensko	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm nmd žensko	2,4 mm žensko	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm nmd žensko	2,4 mm NMD mužjak	DC -50 GHz	1.35

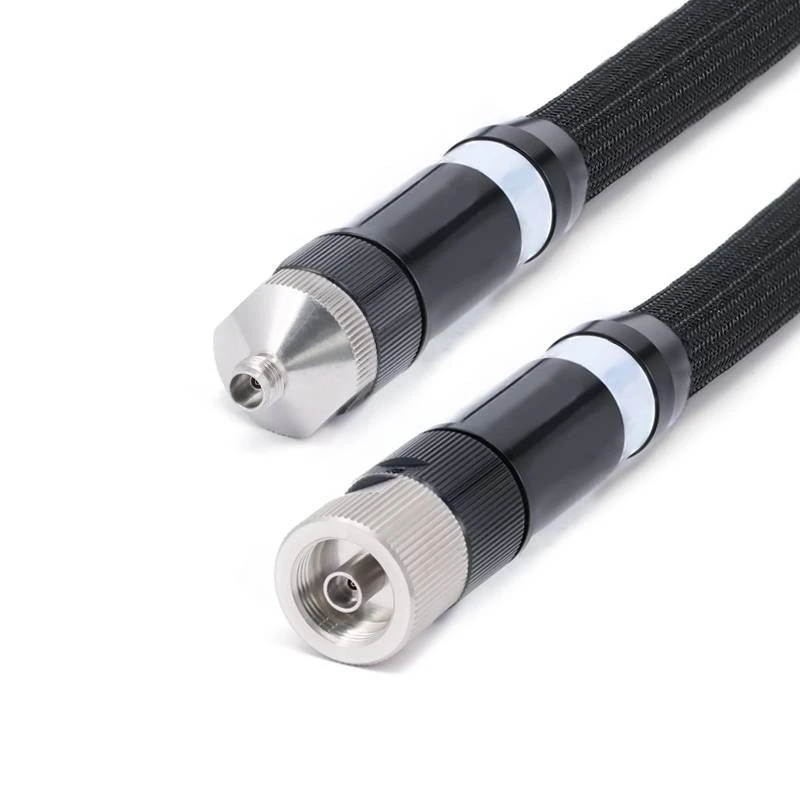

	Vna -185 f185f -630	1,85 mm nmd ženka	1,85 mm žensko	DC -67 GHz	1.50

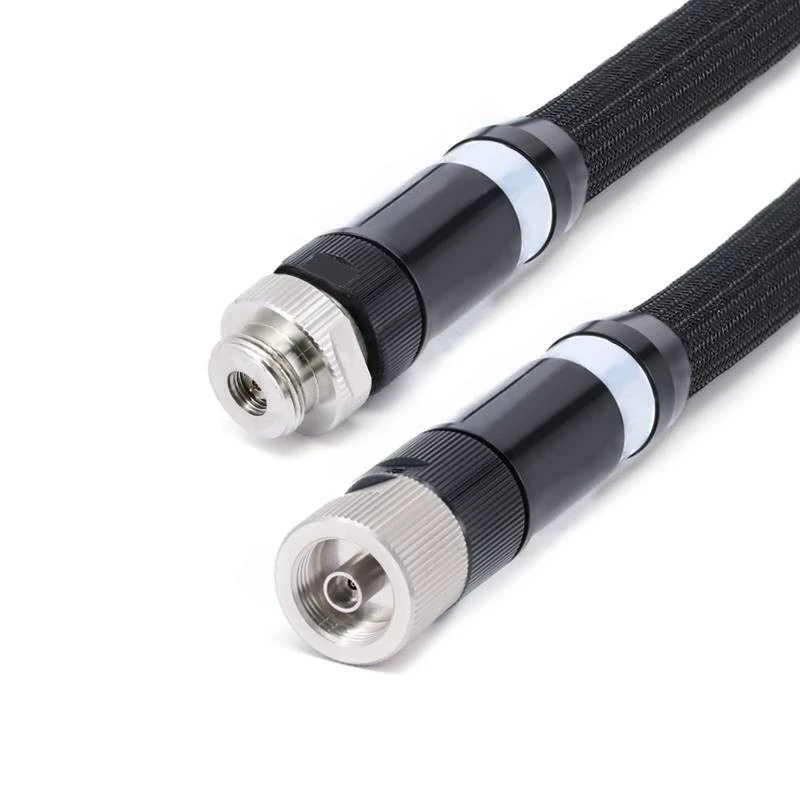

	Vna -185 f185m -630	1,85 mm nmd ženka	1,85 mm NMD mužjak	DC -67 GHz	1.50
