Sve o SMA konektorima



SMA priključak je široko korišteni koaksijalni konektor RF, poznat po visokim performansama i svestranosti .} razvio ga je Bendix Scintilla 1950-ih, a naziv "SMA" označava subminijaturnu verziju a ., tako je i raznastojeća uloga u efikasnoj ulozi u visokoj razini u kojoj se efikasno igra u kojoj je uloga u efikasnoj razini signali .



1. Glavne značajke SMA konektora

Veličina: SMA priključci imaju kompaktnu strukturu s promjerom vanjskog vodiča od 0 . 141 inča, što ih čini prikladnim za aplikacije s ograničenim prostorom.

Raspon frekvencije: Obično rade do 18 GHz, iako neke verzije visokih performansi mogu doseći 26 . 5 GHz ili čak više.

Impedancija: većina SMA konektora je 50 ohma, što je standardna konfiguracija za RF i mikrovalne sustave .

Mehanizam spajanja: prihvaća dizajn spojnih navoja s 1/4 inča, 36 navoja po inčnim UNC nitima, osiguravajući čvrstu i stabilnu vezu s jakim otporom na vibraciju .

SMA materijali i procesi površinske obrade

Školjka je obično izrađena od mesinga i nehrđajućeg čelika, a može se obložiti (poput nikla, zlata) kako bi se poboljšala otpornost i vodljivost korozije .

Središnji vodič može biti bakar, mesing ili berilijev bakar, sa zlatnom površinom za postizanje optimalnog prijenosa signala .

Omjer napona stojećeg vala (VSWR): visokokvalitetni SMA priključci imaju nizak VSWR (obično ispod 1 . 2: 1 ispod 12 GHz), što znači učinkovit prijenos signala s minimalnim refleksijom.



2. Vrste SMA konektora

SMA priključci dolaze u raznim konfiguracijama kako bi odgovarale različitim aplikacijama:

Prema vrstama priključaka, one se mogu podijeliti u: Standardni port SMA, brzo povezivanje SMA i obrnutog polariteta SMA .

Prema strukturnim stilovima, oni se mogu podijeliti u ravne i desne vrste kuta . Ravni konektori koriste se za serijske veze, dok su tipovi desnog kuta prikladni za uske prostore ..

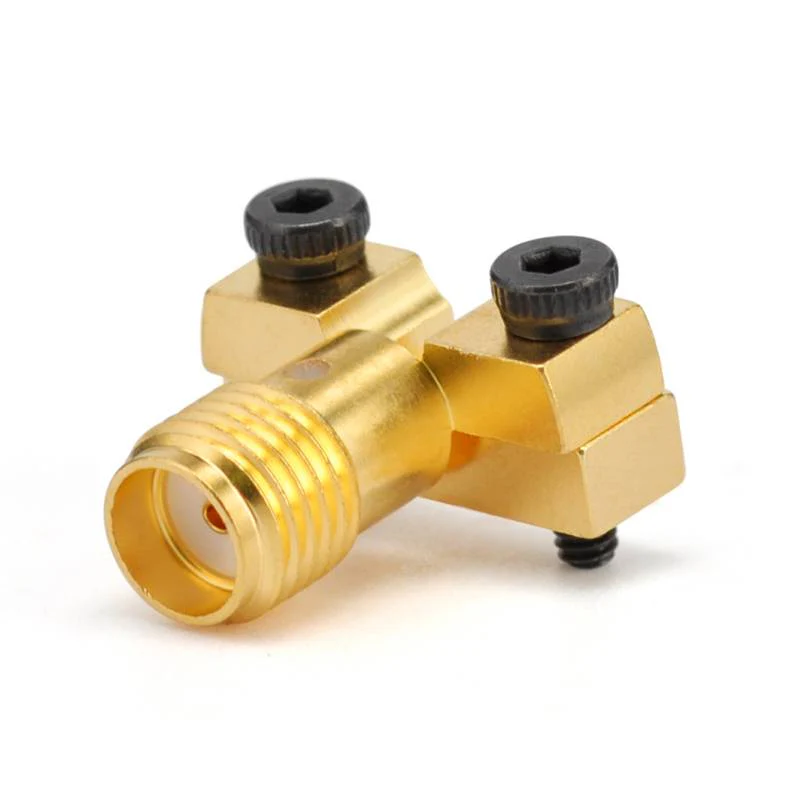

Prema metodama instalacije, one se mogu podijeliti u redovne i panel-montirane tipove . konektori montiranja ploča dizajnirani su za instalaciju na pločama ili kućišta, s različitim tipovima kao što su 2- prirubnice rupa, 4- prirubnice i okrugli flugle {.



3. Uobičajena upotreba SMA

U polju telekomunikacija, SMA konektori se široko koriste u baznim stanicama mobilnih telefona, satelitskim sustavima i bežičnoj komunikacijskoj opremi .

U ispitnoj opremi koriste se u uređajima za testiranje kao što su osciloskopi, mrežni analizatori i generatori signala .}

U antenskim sustavima SMA konektori se često koriste za povezivanje antena u bežičnim sustavima .

U RF krugovima se nalaze u mnogim RF uređajima kao što su pojačala, filtri i mikseri .

Bilješke



4. Kapacitet upravljanja napajanjem:

Iako su SMA priključci prikladni za RF sustave male snage i srednje snage, oni možda nisu prikladni za aplikacije velike snage . za scenarije veće snage, drugi konektori kao što su N-tip ili 7/16- mogu biti prikladniji .

Mehanička izdržljivost: U usporedbi s nekim većim priključcima, SMA priključci su relativno krhki, posebno u smislu poravnanja pina i izdržavanja mehaničkih stresa ., stoga bi se trebala skrb trebati tijekom rukovanja i instalacije .}



Kompatibilnost: Prilikom odabira SMA priključaka osigurajte da muški i ženski konektori odgovaraju u pogledu veličine niti i impedance kako bi se osigurala dobra veza ., oni se mogu međusobno povezati s 2 . 92 mm i 3,5 mm priključaka.
