Zašto postoje 0 DB atenuatori?



Mnogi inženjeri RF-a možda nisu ni svjesni postojanja {{{0}} dB prigušivača . na prvi pogled, 0db atenuators može se činiti kontraintuitivno-njihovo ime sugerira da je njihova primarna funkcija, ali zapravo i ne unose signal, a ipak unose signal {oni, ali oni koji zapravo ne unose signal {oni, ali oni koji zapravo ne unose signal {attenUting prigušivanje . Evo detaljnog raščlanjivanja njihovih glavnih namjena:



1. podudaranje impedancije
Jedna od najkritičnijih uloga 0 dB atenuatora jest osigurati konzistentnost impedancije u elektroničkim i radiofrekvencijskim (RF) sustavima .

Mnogi elektronički sustavi (poput RF odašiljača, antena i ispitne opreme) dizajnirani su tako da rade sa specifičnim karakterističnim impedancijama (obično 50Ω ili 75Ω) . neusklađenosti impedance između povezanih komponenti mogu uzrokovati reflektiranje signala, što je pogodila integriranja signala, a može i oštetiti osjetljivu energiju} i može se osjetiti na efikasnost snage} i efikasnost snage}, a može čak i oštetiti energiju. Precizno, standardizirana impedancija (e {.} g ., 50Ω) na njihovim ulaznim i izlaznim portovima . kada su umetnuti između neusklađenih komponenti, oni "premošćuju", minimaliziranje refleksije i bez ikakvog signala {8



2. Adaptacija mehaničkog/sučelja

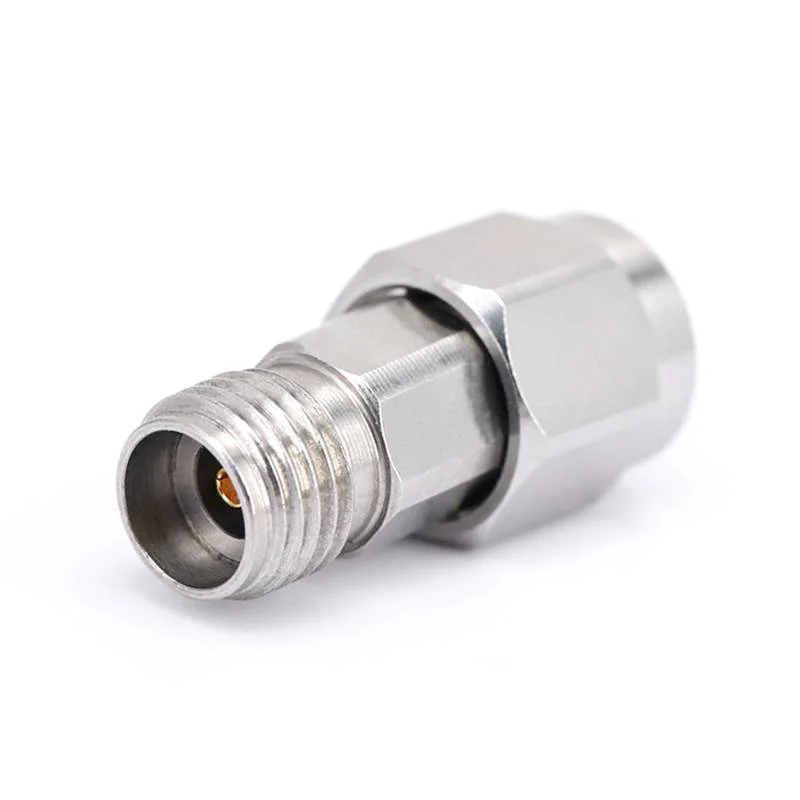

U složenim sustavima komponente često koriste različite vrste konektora (kao što su SMA, N-tip, BNC) ili fizički oblici . 0 DB atenuatori često se koriste kao adapteri za rješavanje ovih nekompatibilnosti .



3. referenca za kalibraciju i testiranje
U RF, mikrovalnoj i optičkom ispitivanju preciznost je presudna . 0 DB atenuatori služe kao vrijedni alati za kalibraciju i referentne točke: djeluju kao "poznati standard" u testnim postavkama .



4. dosljednost puta signala
U sustavima u kojima se zahtjevi prigušenja dinamički mijenjaju (poput komunikacijskih mreža ili radarskih sustava), 0 DB prigušivači mogu održavati mehaničku i električnu ujednačenost u signalnom lancu:



Na primjer, sustav se može prebaciti između korištenja prigušivača od 5 dB (kako bi se smanjili jaki signali) i ne zahtijevaju prigušenje (za rukovanje slabim signalima) . umetanje 0 db prigušivača kada nije potreban prigušivanje, a priključak je i elicijat, a istovremeno je i elektromalnes. neočekivane promjene u fazi signala, kašnjenja ili impedancije koje bi mogle ometati performanse sustava .



5. Izolacija i zaštita
Although they do not reduce signal amplitude, 0 dB attenuators are usually integrated with design features that provide electrical isolation or protection: they can buffer sensitive components (such as receivers) from voltage spikes or reflections generated by downstream devices (such as transmitters). Their internal circuitry (e.g., otporne mreže) mogu prigušiti prolazne signale ili spriječiti štetnu obrnutu snagu oštećenja uzvodne opreme . u visokofrekventnim sustavima, čak i bez prigušenja, mogu smanjiti "prekrivač" izoliranjem različitih odjeljaka puta signala .



Primjeri primjene

RF komunikacijski sustavi: A 0 db prigušivač između primopredajnika i antene osigurava podudaranje od 50Ω impedance, maksimiziranje prijenosa snage .

Testni laboratoriji: A 0 db atenuator (SMA-to-bnc) koristi se za povezivanje generatora signala i osciloskopa, koji služi kao adapter sučelja i referenca za kalibraciju .

Emitiranje: U video sustavima 75Ω 0 DB atenuatori odgovaraju koaksijalnim kablovima s pojačalima, sprječavajući refleksije signala koji uzrokuju duhove ili izobličenje .



Zaključno, 0 DB atenuatori nisu "beskorisni"-oni su svestrane komponente koje rješavaju ključne inženjerske izazove povezane s impedancijom, povezanošću, kalibracijom i stabilnošću sustava, a njihova se vrijednost proteže daleko više od prigušenja signala .
