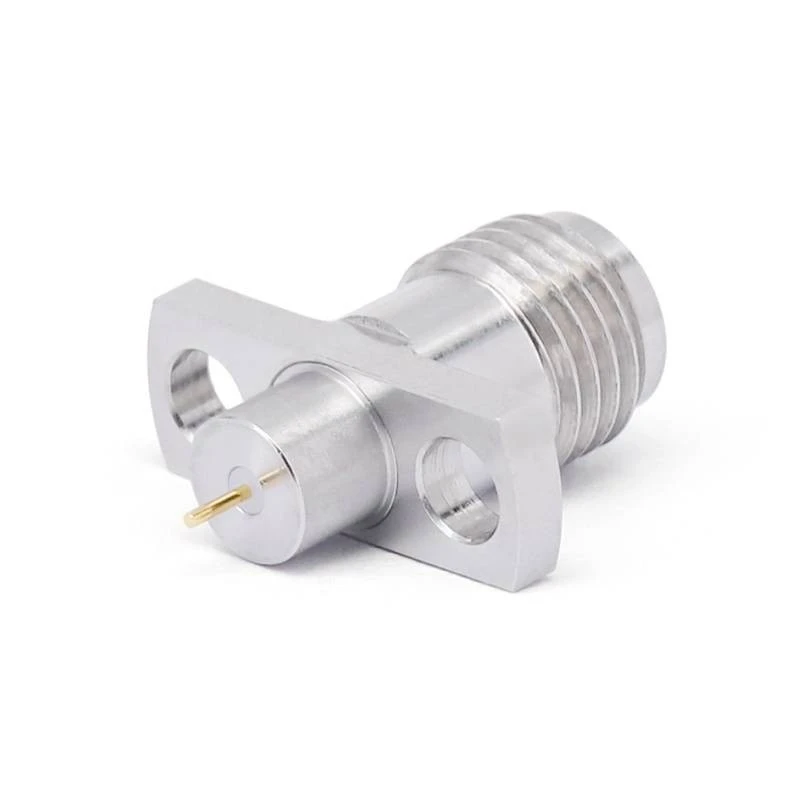

Terminalni priključci

Ovi terminalni priključci imaju izvanredne performanse. Može učinkovito prenositi signale u ultra -širokom RF frekvencijskom opsegu iz DC ~ 110 GHz, zaštititi integritet signala u velikoj mjeri i značajno smanjiti prigušenje i refleksija signala. Sadrži izvrsnu vibraciju i otpornost na udarce, omogućujući mu da s lakoćom upravlja složenim i oštrim okruženjima. Nadalje, može izdržati brojne umetanje i uklanjanje, osiguravajući veze visoke pouzdanosti.

Odlikuje se praktičnošću održavanja, omogućavajući izravnu zamjenu i lako rastavljanje i popravak. S često korištenim odgovarajućim impedancijom od 50 ohma, on ima nizak gubitak umetanja, učinkovito minimizirajući gubitak energije signala. Nudi raznoliki raspon vrsta priključaka, uključujući SMA, 2,92 mm, 2,4 mm, GPO (SMP), GPPO (MINI-SMP) itd., Omogućujući fleksibilnu prilagodbu zahtjevima različitih RF uređaja i sustava.

Terminalni priključci prvenstveno imaju dizajn ravno kroz dizajn. Ipak, podskup ovih konektora dolazi u konfiguraciji od 90 stupnjeva, nudeći fleksibilnost za ispunjavanje različitih zahtjeva za instalacijom.

U pogledu instalacije dostupne su razne opcije. Prirubnice za ugradnju uključuju i 4 - rupu i {2 - konfiguracije rupa, omogućujući sigurnu pričvršćivanje u različitim postavkama. Uz to, terminalni priključci s vanjskim sučeljima s navojem pružaju pouzdane veze i jednostavnu instalaciju.

Kada je riječ o sučelju s kućištima ili šupljinama, terminalni priključci podržavaju tri različite metode prijelaza. Metoda penetracije zraka - dielektrični zid osigurava učinkovit prijenos signala s minimalnim smetnjima. Opcija izolacijskog - dielektričnog zida - prodiranje nudi poboljšanu električnu izolaciju, pogodnu za primjene koje zahtijevaju strogu izolaciju. Metoda metala - dielektrični zid - prodiranje pruža vrhunsku zaštitu i mehaničku robusnost, idealnu za visoke performanse i robusno okruženje.

Svojim izvanrednim performansama, ovi terminalni priključci široko se koriste u području komunikacijske infrastrukture i neophodni su ključni komponenti baznih stanica, satelitske komunikacijske opreme i sustava bežične mreže (WLAN). U primopredajnim sustavima različitih uređaja mogu se učinkovito podudarati s RF komponentama kao što su antene i različiti primopredajni moduli, osiguravajući točan ulaz i izlaz RF signala i doprinose stabilnom i učinkovitom radu cjelokupne komunikacijske veze.

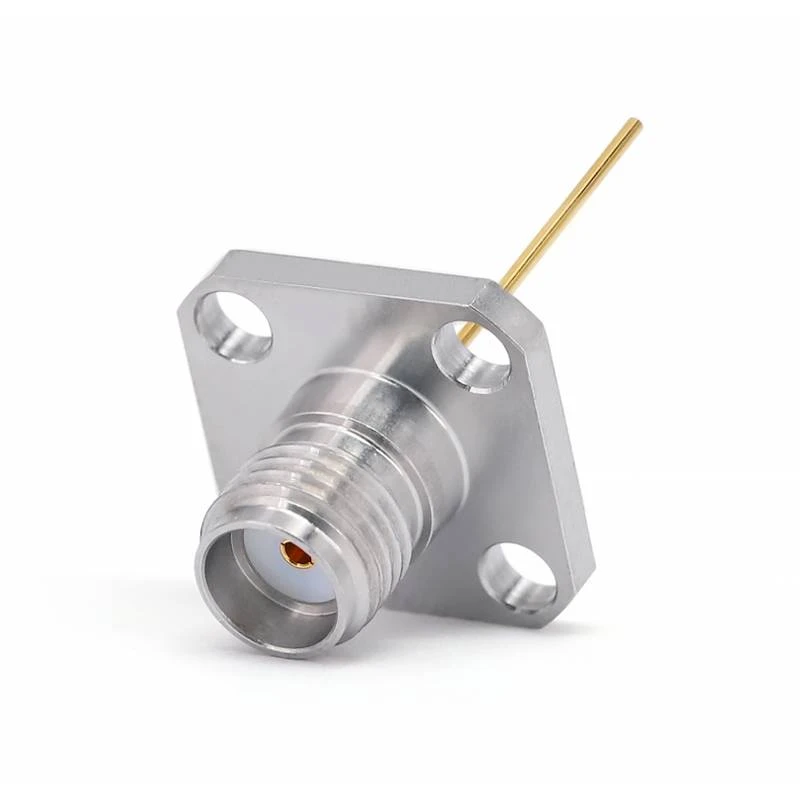

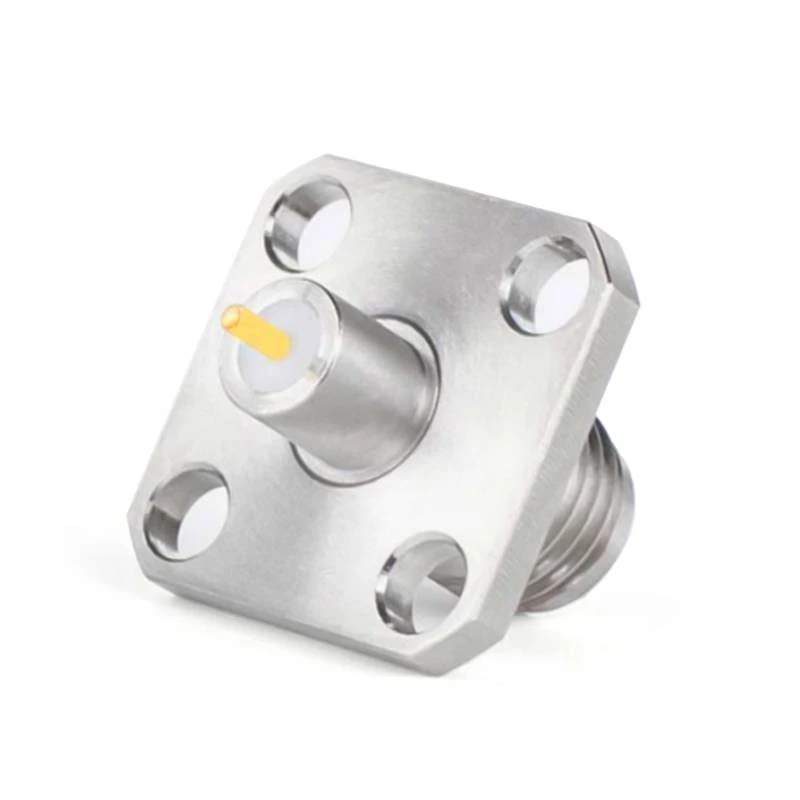

SMA terminalni priključci

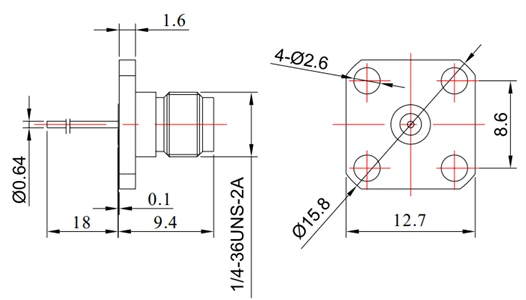

Snu	Frekvencija	Pin l	Pin d	VSWR	Montaža
Fr 2- Sma-kfd0110	DC - 26. 5GHz	18 mm	0. 64mm	1.15	Zaključavanje vijka

Snu	Frekvencija	Pin l	Pin d	Kontakt D	VSWR	Montaža
Fr 2- Sma-kfd0101	DC - 26. 5GHz	2 mm	0. 8mm	4 mm	1.15	Zaključavanje vijka
Snu	Frekvencija	Pin l	Pin d	Dielektrični d	VSWR	Montaža
Fr 2- Sma-kfd0405a	DC - 26. 5GHz	1,3 mm	0. 4mm	3,2 mm	1.15	Zaključavanje vijka

SMA terminalni priključci

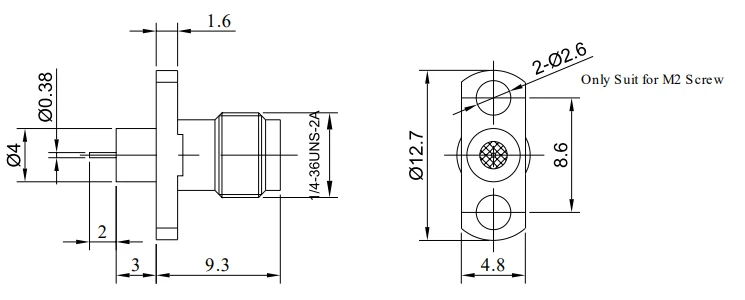

Snu	Frekvencija	Pin l	Pin d	VSWR	Montaža
Fr 2- Sma-kfd0702	DC - 26. 5GHz	2 mm	0. 38mm	1.15	Zaključavanje vijka

2,92 mm terminalni priključci

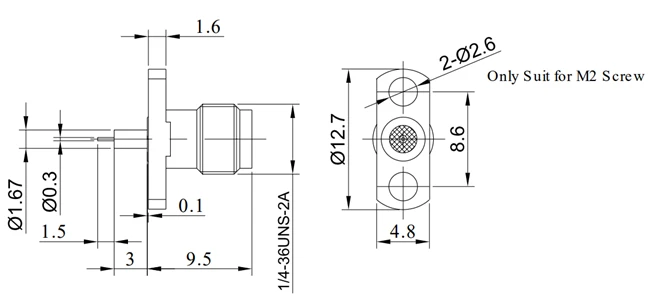

Snu	Frekvencija	Pin l	Pin d	Dielektrični d	VSWR	Montaža
Fr 2-2. 92- kfd0705	DC - 26. 5GHz	1,5 mm	0. 30mm	1,67 mm	1.15	Zaključavanje vijka
Snu	Frekvencija	Pin l	Pin d	Kontakt D	VSWR	Montaža
Fr 2-2. 92- kfd0402	DC - 26. 5GHz	1,5 mm	0. 3mm	4 mm	1.15	Zaključavanje vijka
Snu	Frekvencija	Pin l	Pin d	Dielektrični d	VSWR	Montaža
Fr 2-2. 92- kfd0405	DC - 26. 5GHz	1,5 mm	0. 3mm	1,67 mm	1.15	Zaključavanje vijka

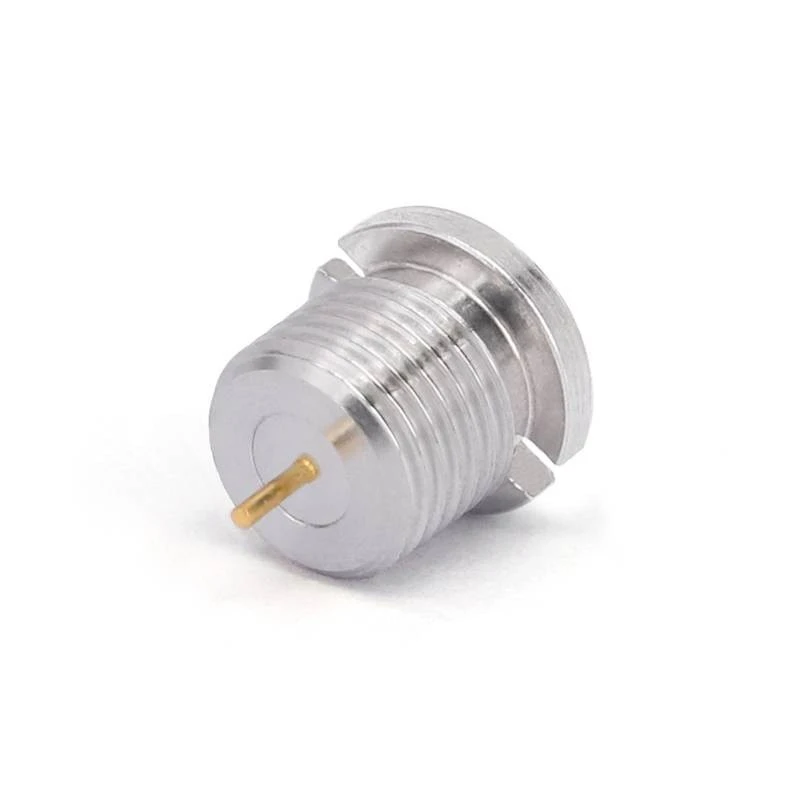

GPO (SMP) i GPPO (Mini-SMP) terminalni priključci
Snu	Frekvencija	Pin l	Pin d	Kontakt D	VSWR	Montaža
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 mm	0. 30mm	2,18 mm	1.32@18GHz	Lemljenje
Snu	Frekvencija	Pin l	Pin d	Vijak	VSWR	Montaža

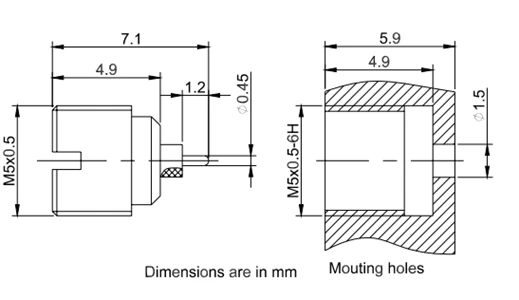

Fr 2- gpo-jyd12g	DC - 26. 5GHz	1,2 mm	0. 45mm	M5*0.5	1.40	Vijak
Snu	Frekvencija	Pin l	Pin d	Vijak	VSWR	Montaža
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 mm	0. 3mm	M4*0.5_6g	1.22	Vijak

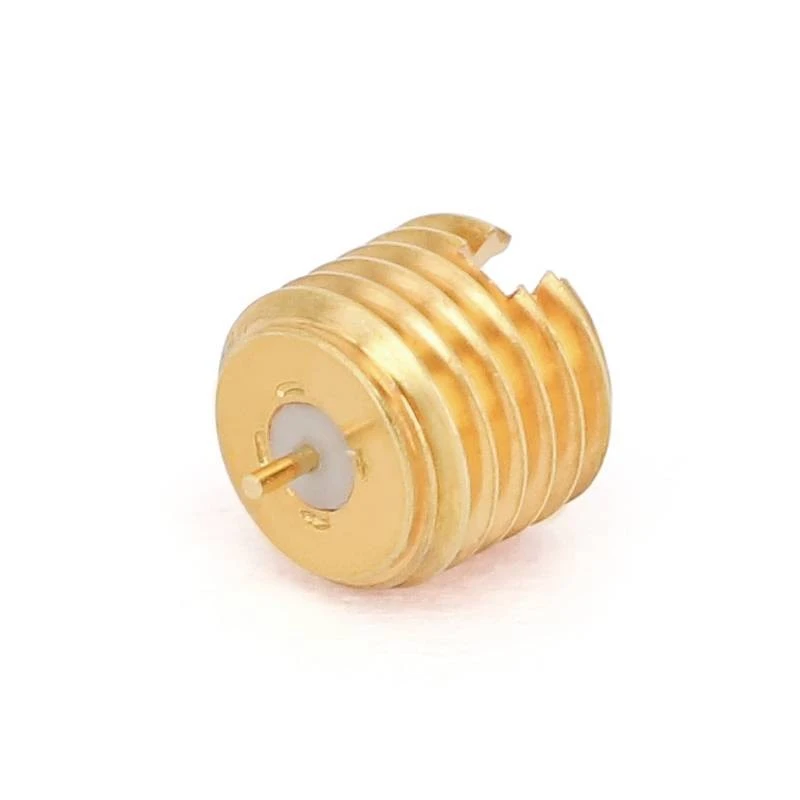

GPO (SMP) terminalni priključci
Snu	Frekvencija	Pin l	Pin d	Vijak	VSWR	Montaža
Fr 2- gpo-jyd26ag-l	DC - 26. 5GHz	2 mm	0. 45mm	M5*0.5	1.40	Vijak
Snu	Frekvencija	Pin l	Pin d	Vijak	VSWR	Montaža
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 mm	0. 7mm	M5*0.5	1.43	Vijak
