Kompleti za kalibraciju sonde: detaljan vodič iz pripreme do održavanja

Kalibracijski setovi sonde kritični su alati u visokofrekventnom elektroničkom ispitivanju (poput RF, mikrovalne, milimetarskog vala i terahertz aplikacija) . Ukloniti sustavne pogreške koje su uvedene testnim sondama, kablovima i priključcima, akumulacije na temelju ovih kompulata. S-parametri i gubitak umetanja . u nastavku je sveobuhvatni vodič koji pokriva sve, od pripreme do održavanja {}}}

1. Razumijevanje uloge kompleta za kalibraciju sonde

Kompleti za kalibraciju sonde sastoje se od precizno izrađenih standarda (e {. g ., kratki, otvoreni, opterećenje, kroz, reflektivni i prijenosne standarde) dizajniranih za karakterizaciju i ispravljanje pogrešaka u testnim sustavima temeljenim na sondi . uključuju:



Pogreške od razmišljanja: Uzrokovane neusklađenosti impedancije u sondama, kablovima ili konektorima .

Pogreške prijenosa: Prigušivanje ili faza pomaka u putu signala .

Pogreške povezane s kontaktom: Loš električni kontakt između sondi i DUT -ova ili standarda kalibracije .



Mjerenjem ovih poznatih standarda, testni sustavi (e . g ., vektorske mrežne analizere, VNAS) izračunavaju model pogreške, koji se zatim koristi za ispravljanje naknadnih mjerenja DUT .

2. Postavljanje temelja za točnu kalibraciju

2.1 Kontroliranje testnog okruženja

Temperatura i vlaga: Izvršiti umjeravanje u stabilnom okruženju (obično 23 stupnja ± 2 stupnja s 45–55% relativnom vlagom) . Fluktuacije temperature uzrokuju ekspanziju ili kontrakciju materijala, mijenjajući električna svojstva sondi i standarda .

Čistoća: Radite u području bez prašine . zagađivači (prašina, ulja, ostaci toka) na vrhovima sonde ili standardi kalibracije razgrađuju električnu kvalitetu kontakta i uvesti buku mjerenja .

2.2 Pregledajte opremu

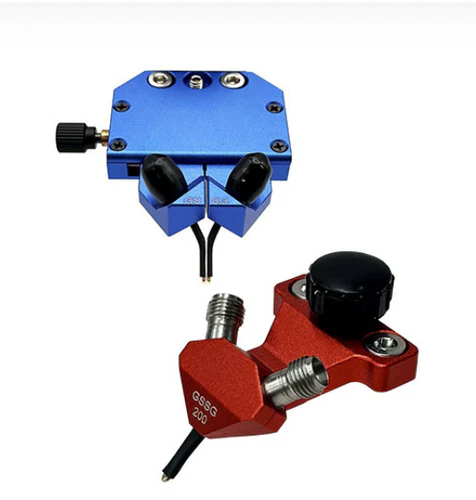

Sonde: Provjerite fizičku štetu (E . g ., savijeni vrhovi, istrošeni kontakti) ili kontaminaciju . Lagano čistite vrhove pomoću komprimiranog zraka ili maramice bez ikakvih vlaženih s izopropilnim alkoholom .

Kabeli i priključci: Pregledati koaksijalne kablove ima li kinkova ili oštećenja; Provjerite da su priključci čisti i pravilno parni kako bi se spriječilo gubitak signala .

Kalibracijski setovi: Provjerite jesu li standardi neoštećeni (e . g ., nema ogrebotina na površinama za opterećenje, nema savijenih igle u kroz standarde) .

2.3 Postavljanje sustava

Snaga na VNA i ispitnom sustavu najmanje 30 minuta prije umjeravanja kako bi se komponente omogućile dostizanje toplinske stabilnosti .

Spojite sonde na VNA putem kabela, osiguravajući čvrste (ali ne i prenapučene) veze kako biste spriječili curenje signala .

3. Odabir odgovarajuće metode kalibracije

Kompleti za kalibraciju sonde podržavaju višestruke metode, odabrani na temelju raspona frekvencije, vrste sonde (e . g ., GSG, SG) i DUT geometrija:



Metoda	Ključni standardi	Frekvencijski raspon	Idealne aplikacije
Solt	Kratko, otvoreno, opterećenje, kroz	DC -18 GHz	Koaksijalne sonde, ravninske strukture (PCB)
Trl	Kroz, reflektira, linija	10 GHz --110 GHz	Visokofrekventna, nekoaksijalna struktura (e . g ., valovode, Microtrips)
Lrm	Linija, reflektiraj, podudaranje	1 GHz -40 GHz	Uravnotežene sonde, asimetrične strukture

4. detaljni koraci kalibracije

4.1 Montaža standarda kalibracije

Osigurajte supstrat kalibracijskog kompleta (e . g ., glinicu, kvarc) na stabilnu radnu ploču i uskladite ga s pozicioniranim sondom . osigurati da je supstrat ravan kako bi se izbjegao pogrešaka vrha sonde .

4.2 Ispravno pozicioniranje sondi

Upotrijebite mikroskop za usklađivanje vrhova sonde s jastučićima kalibracijskih standarda (e . g ., kratki jastučići, otvoreni jastučići) .

Nanesite svjetlost, jednolični tlak kako biste osigurali dobar električni kontakt bez oštećenja standarda ili sondi . Prekomjerni tlak deformira jastučiće, dok nedovoljan tlak uzrokuje isprekidane veze .

4.3 Izvršavanje kalibracije putem VNA

Pokrenite softver za kalibraciju VNA i odaberite odabranu metodu (e . g ., solt) .

Slijedite upute za mjerenje svakog standardnog uzastopnog:

Kratak: Teoretski savršen kratki ({{0} ω ω) za karakterizaciju refleksije na vrhu sonde .

Otvoriti: Struktura s beskonačnom impedancijom (e . g ., zračni jaz) za mjerenje polja fring .

Opterećenje: Opterećenje od 50 Ω za kalibraciju za gubitak signala .

Kroz: Izravna veza između parova sonde za kalibraciju staza prijenosa .

VNA izračunava pojmove pogreške (e . g ., praćenje refleksije, praćenje prijenosa, izolaciju) i pohranjuje ih za korekciju u stvarnom vremenu .

5. uobičajene pogreške za izbjegavanje

Zanemarivanje okolišnih čimbenika: Kalibracija u slabo prozračenom ili visokotemperaturnom okruženju uzrokuje toplinski nalet .

Prljavi standardi ili sonde: Kontaminanti djeluju kao parazitski otpornici/kondenzatori, iskrivljujući rezultate .

Prekomjerni tlak sonde: Oštećenja savjeta za sondu i standardnih jastučića, što dovodi do trajnih pogrešaka .

Zaključak

Pravilna upotreba kompleta za kalibraciju sonde temeljna je za pouzdano elektroničko testiranje . slijedeći stroge protokole pripreme, odabirom odgovarajućih metoda, izvršavanjem preciznih koraka kalibracije i održavanja standarda, inženjeri osiguravaju mjerenja točno odražavaju nizove karakteristike {projektiranje viših performansi, i millowave, i mil.
