Koja je razlika između Yagi antena i periodičnih antena?

Yagi antene (yagi-ud antene) i log-periodične antene su obje usmjerene antene, ali se značajno razlikuju u dizajnu, performansama i aplikacijama zbog njihovih različitih principa rada . ispod je detaljna usporedba u ključnim dimenzijama:



1. Strukturni dizajn

Yagi antene

Sastoji se od avođeni element(aktivni radijator spojen na liniju), jedanreflektor(duže od pokretanog elementa) i višestrukoredatelji(kraći od pokretanog elementa) .

Elementi su raspoređeni u ravno, s reflektorom iza pokretanog elementa i redateljima ispred .

Tipično imaju mali broj elemenata (e . g ., 1 reflektor + 1 pogođeni element + 3 - 10 redatelja), čineći strukturu kompaktnom .

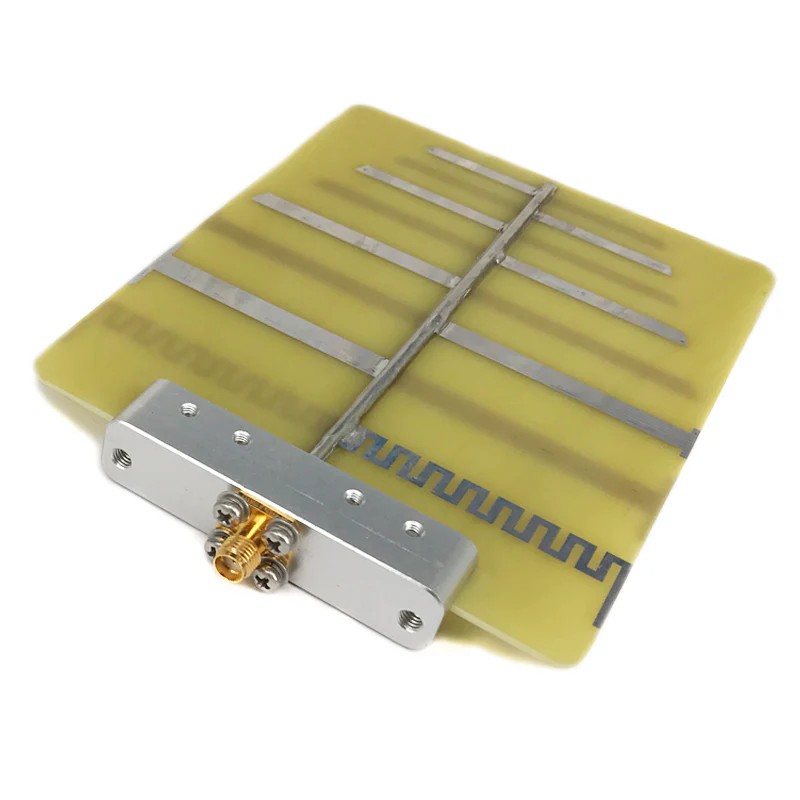

Periodične antene

Sastavljen od nizaElementi slični dipolima(振子) s postupnim povećanjem duljine, raspoređenih duž središnjeg procvata ili ferije .

Duljine elemenata i razmak slijede aperiodični odnos: omjer uzastopnih duljina i udaljenosti elemenata je konstantan (e . g ., τ=ln ln +1=dn +1, gdje je τ<1).

Za postizanje široke širine pojasa zahtijeva više elemenata (često 10 - 30+), što rezultira dužom, složenijom strukturom .



2. princip rada

Yagi antene

Rezonantni dizajn: Svaki element (reflektor, pokretani element, redatelji) podešen je na određenu frekvenciju (rezonantna na ciljnoj valnoj duljini) . Reflektor i redatelji komuniciraju s pokretanim elementom kako bi fokusirali zračenje u jednom smjeru (prema redateljima) .

Zračenje se pojačava konstruktivnim smetnjima u smjeru prema naprijed (prema redateljima) i destruktivnim smetnjima u obrnutom smjeru (blokirano reflektorom) .

Periodične antene

Nerezonantni dizajn: Nijedan jedan element nije podešen na određenu frekvenciju . Umjesto toga, na bilo kojoj danoj frekvenciji, samo podskup elemenata (onih čija je duljina ~ λ/2 za tu frekvenciju) aktivno doprinose zračenju .

Log-periodični omjer τ osigurava da se performanse antene povremeno ponavljaju na skali frekvencije logaritamske frekvencije, omogućujući dosljedni rad u širokom opsegu .



3. propusnost

Ovo jenajkritičnija razlika:

Yagi antene: Uska širina pojasa (obično 10–20% središnje frekvencije) . performanse se brzo degradira izvan ovog raspona, jer su rezonantni elementi samo optimizirani za određenu valnu duljinu .

Periodične antene: Širina opsega ultra (često pokriva više oktava, e {. g ., 1:10 ili širi omjeri frekvencije) . održavaju stabilne performanse u cijelom rasponu zbog aranžmana za log-periodični element, koji se prilagođavaju različitim walle duljinama {7 {7 {7



4. dobitak

Yagi antene: Visoki dobitak unutar njihove uske propusnosti (obično 5–15 dBi) . pojačanje se povećava s brojem redatelja (više redatelja=veći dobitak, ali uže širine pojasa) .

Periodične antene: Umjereno, ali stabilno dobitak u njihovom širokom opsegu (obično 3–10 dbi) . dobitak malo varira s frekvencijom, što ih čini pouzdanim za višepojasne aplikacije .



5. usmjerenost

Oboje suusmjerene (krajnje vatre) antene, zračenje većine energije u jednom primarnom smjeru:

Yagi antene: Vrlo oštrija usmjeranost s uskim glavnim režnjevima (niska širina snopa) i niskim bočnim režnjevima, čineći ih vrlo fokusiranim .

Periodične antene: Umjerena usmjeranost s malo širim glavnim režnjama od Yagisa, ali ova širina snopa ostaje stabilna u njihovom širokom frekvencijskom rasponu .



6. aplikacije

Ključna razlika u širini pojasa pokreće svoje slučajeve upotrebe:

Yagi antene: Idealno zauska berbe, aplikacije fiksne frekvencijeTamo gdje su prioritetni visoki dobitak i oštri usmjerenost, poput:

TV/radio emitiranje prijem (e . g ., uhf/vhf TV antene) .

Komunikacija točke do točke (e . g ., mikrovalne veze za ruralni internet) .

Amaterski radio (HF/VHF opsezi) i radarski sustavi .

Periodične antene: Preferirano zaširokopojasne aplikacijeZahtijeva pokrivanje na više frekvencija, kao što je:

Komunikacijski sustavi (vojna, hitne službe) koji trebaju raditi na različitim frekvencijama .

EMC (elektromagnetska kompatibilnost) Testiranje (za otkrivanje smetnji u širokim opsezima) .

Shortwave to Microwave prijemnici/odašiljači (E . g ., Spectrum Analyzers, Radio Astronomy) .



Sažetak

Karakterističan	Yagi antena	Periodična antena
Struktura	Pokretan element + 1 reflektor + nekoliko redatelja	Niz skaliranih dipola (omjer log-periodičnog)
Širina pojasa	Uska (10–20% središnje frekvencije)	Široka (više oktava, e . g ., 1:10)
Dobiti	Visok (5–15 dbi), ali ovisan o frekvenciji	Umjereno (3–10 dBi) i stabilna preko pojasa
Izravnanost	Oštro (uski glavni režanj, niske bočne režnjeve)	Umjereno (širi glavni režanj, stabilan nad bendom)
Načelo rada	Rezonantno (podešen na određenu valnu duljinu)	Nerezonantni (prilagođava se različitim valnim duljinama)
Tipične primjene	TV s fiksnom frekvencijom, veze s točkama do točke	Širokopojasna komunikacija, EMC testiranje



Ukratko, Yagis Excel u uskopojasnim scenarijima s visokim pojavama, dok su periodne antene log neophodne za fleksibilnost širokopojasne mreže .
