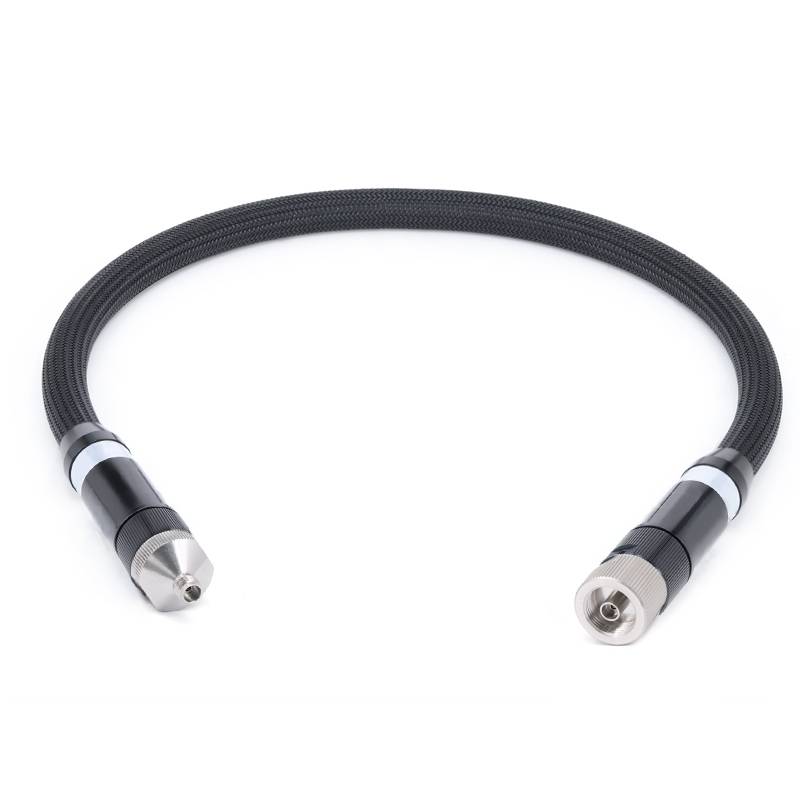

Zašto su testni kabeli Vector Network Analyzer (VNA) često skupi



Visoki trošak testnih kabela vektorske mreže (VNA) proizlazi iz njihovih strogih zahtjeva za izvedbu, specijaliziranih materijala, preciznih proizvodnih procesa i stroge kontrole kvalitete, među ostalim čimbenicima . ovdje je detaljna analiza ključnih čimbenika koji pokreću svoje visoke troškove:

1. Izuzetno visoki indeks performansi

VNA testni kabeli djeluju u visokofrekventnim rasponima (obično od MHz do stotina GHz) i moraju održavati izuzetno visoku integritet signala kako bi se osiguralo točno mjerenje parametara kao što su S-parametri, gubitak umetanja, povratni gubitak i stabilnost faze .

Ključni zahtjevi za izvedbu uključuju:

Nizak gubitak umetanja: In high-frequency bands (e.g., > 18 GHz), even minor resistive or dielectric losses can interfere with measurement results. Cables need to use low-resistance conductors and low-loss dielectrics to minimize losses.

Visoki povratni gubitak (podudaranje impedancije): Mjerenja VNA izuzetno su osjetljiva na refleksije signala . kabeli moraju održavati preciznu karakterističnu impedansu (obično 50Ω) s minimalnom varijacijom u cijelom rasponu dužine i frekvencije . bilo koje neusklađenosti impedance, tako da će se {{{{{{{{20… 20 20 2S centimetara).

Stabilnost faza: Fazni pomaci uzrokovani kretanjem kabela (poput savijanja) ili temperaturnih promjena moraju biti zanemarive ., ovo zahtijeva posebne dizajne (poput spiralno ranjenih unutarnjih vodiča) za stabilizaciju faze, povećavajući tako složenost .

Elektromagnetska smetnja (EMI)/radiofrekvencijska interferencija (RFI): Da bi se spriječilo propuštanje vanjskih smetnji i signala, kabeli koriste višeslojne oklop (poput bakrene pletenice + aluminijska folija + provodljivi polimer), što povećava troškove materijala i rada .



2. specijalizirani materijali

Materijali koji se koriste u VNA kabelima pažljivo su odabrani kako bi se ispunili zahtjevi visokofrekventnih performansi i stabilnosti:

Vodiči: Bakreni bakreni bakreni/zlarni bakreni bakreni bakreni bakreni/naplavljeni od srebra koristi se za smanjenje gubitaka učinka kože na visokim frekvencijama . Zlatno oblaganje (skupo, ali visoko otporno na koroziju) često se koristi za konektore i unutarnje vodiče .

Dielektrika: Potrebni su niski gubitni, visoko stabilni dielektrici poput proširenog PTFE-a . Ovi materijali imaju nisku i stabilnu dielektričnu konstantu (εr), koja može održati stabilnost impedancije s promjenama temperature i učestalosti, ali su skupe i teško ih je obraditi .

Oblikovanje: Izdržljivi, ali fleksibilni materijali (poput fluoropolimera, poliuretana ili najlonskih pletenica) koriste se za izdržavanje mehaničkog naprezanja (savijanje, abrazija) i ekstremnih temperatura (-55 na +150 stupanj) . mnogo su skuplji od pvc



3. precizna proizvodnja i dizajn procesa

Dizajn i proizvodnja VNA kabela zahtijevaju preciznost na razini mikrometra:

Tolerancije dimenzija: Geometrije unutarnjih vodiča, dielektrika i vanjskih štitnika moraju biti ujednačene kako bi se izbjegle promjene impedancije ., na primjer, koncentričnost unutarnjih i vanjskih vodiča (kako bi se spriječila refleksije uzrokovana ekscentričnošću) treba kontrolirati u rasponu mikrometra .

Složene strukture: Mnogi visokofrekventni kabeli prihvaćaju napredne dizajne, poput 塑形 struktura za stabilnost faze i PTFE niske gustoće za smanjenje težine i gubitka .

Visoko precizni priručnik: Kritične komponente ultra-visokih frekvencijskih kabela (poput konektora) mogu zahtijevati ručno montažu i uklanjanje pogrešaka kako bi se zadovoljile specifikacije, što povećava troškove rada .



4. konektori visoke performanse

Konektori su kritični dio VNA kabela, a konektori koji slabo izvode mogu biti glavni izvor pogrešaka mjerenja . Oni su potrebni:

Precizna obrada: Konektori (poput SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) obrađeni su iz visokokvalitetnog mesinganog ili berillijskog bakra (koji ima svojstva slična opruzi) s tolerancijama koje se kontroliraju unutar ± 0,0001 inča.

Tretman: Zlatna ili rodijska obloga (debljine 5–50 mikroinča) osigurava nizak otpor kontakta, otpornost na koroziju i ponovljive performanse parenja (ključno za umjeravanje) .

Ispitivanje i provjera: Svaki konektor treba testirati na omjer valova napona (VSWR), gubitak umetanja i mehaničku izdržljivost (tisuće ciklusa umetanja/ekstrakcije), što povećava vrijeme proizvodnje .



5. trajnost okoliša

VNA kabeli moraju izdržati oštre uvjete u laboratorijskom, tvorničkom ili terenskom ispitivanju:

Fleksibilnost i robusnost: Moraju izdržati opetovano savijanje, uvijanje i abraziju bez degradacije u performansama . To zahtijeva poboljšane unutarnje dizajne potpore i izdržljivo shothing .

Otpornost na temperaturu i vremenske uvjete: Materijali moraju ostati stabilni u širokom temperaturnom rasponu, vlažnim okruženjima i izloženosti kemikalijama (poput ulja i otapala) ., stoga se koriste skupa inženjerska plastika i elastomeri
