Princip rada antene roga

1. Osnovna struktura

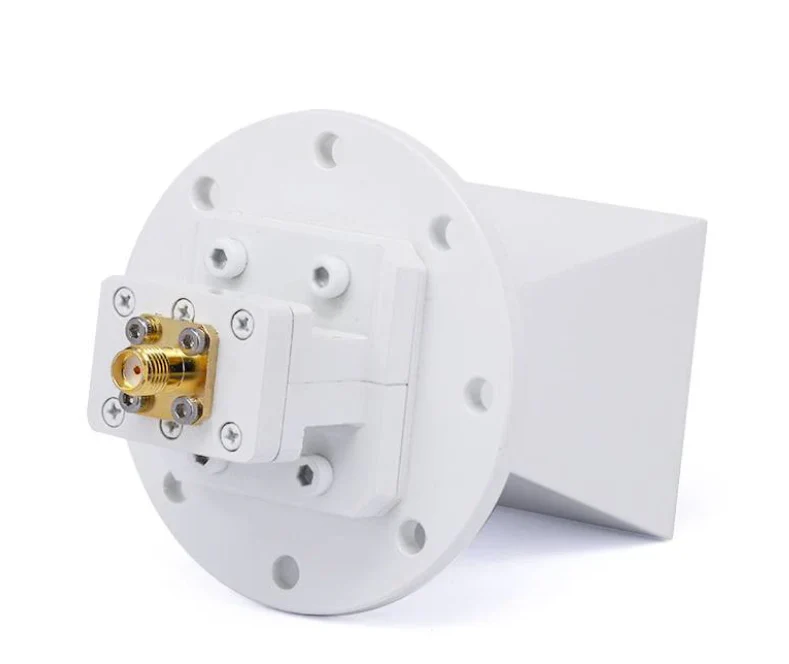

Hornska antena obično se sastoji od provodljive strukture u obliku roga, s širokim krajem okrenutim prema van i uskim krajem spojenim na izvor dovoda . oblik roga može biti pravokutni, kružni ili drugi oblici, ovisno o zahtjevima dizajna .

2. Princip rada

Načelo rada antene roga temelji se na širenju i zračenju elektromagnetskih valova kroz valovod:

Izvor hrane: Izvor dovoda antene roga obično je valovod ili mikrovalna linija prijenosa koji isporučuje signal elektromagnetskog vala na uski kraj (nazvan "usta roga") roga .

Funkcija valovoda: Uski kraj roga obično je povezan s valovodom, koji je provodljiva cijev koja učinkovito vodi visokofrekventne signale . valovod prelazi elektromagnetski val na otvaranje roga .

Zračenje: Kad elektromagnetski val uđe u uski kraj roga, električna i magnetska polja signala počinju se širiti . oblik roga postupno transformira dolazni elektromagnetski val u zračenja koji se šire u prostoru .

Zračenje: Uzorak zračenja antene roga je relativno ujednačen, s dobrim usmjerenosti . signal zrači iz roga, obično tvori konusnu gredu .

3. Prednosti

Visok dobitak: Zbog svoje snažne usmjerenosti, antena roga može usredotočiti signale, povećavajući dobitak .

Široka širina pojasa: Hornska antena ima širok frekvencijski odziv, što ga čini prikladnim za signale u više frekvencijskih raspona .

Jednostavna struktura: Hornska antena ima jednostavan dizajn, lako se proizvodi i može podnijeti relativno visoke razine snage .

4. Prijava

Antene rogova široko se koriste u:

Mikrovalna i RF komunikacija

Radarske sustave

Satelitska komunikacija

Elektronski instrumenti za mjerenje

Promatranja radio astronomije

Ukratko, rožna antena djeluje transformirajući elektromagnetske valove iz valovoda u zračene valove u prostoru, pružajući visoku pojačanju i snažnu usmjerenost ., koristi se u različitim aplikacijama za prijenos signala visoke frekvencije .
