Koji je frekvencijski raspon VNA ispitnih kabela?

Kao dobavljača VNA ispitnih kabela, često me pitaju o frekvencijskom rasponu ovih bitnih komponenti u području ispitivanja i mjerenja. U ovom blogu istražit ću detalje frekvencijskog raspona VNA ispitnih kabela, zašto je to važno i kako utječe na vaše aplikacije za testiranje.

Razumijevanje VNA ispitnih kabela

VNA ili Vector Network Analyzer moćan je alat koji se koristi za mjerenje mrežnih parametara električnih mreža. VNA ispitni kabeli ključna su veza između VNA i uređaja koji se testira (DUT). Dizajnirani su za točan prijenos ispitnih signala od VNA do DUT-a i natrag, osiguravajući pouzdana i precizna mjerenja.

VNA ispitni kabeli projektirani su da zadovolje zahtjevne zahtjeve visokofrekventnog ispitivanja. Dolaze u različitim vrstama, uključujući fleksibilne, polukrute i prilagodljive kabele, svaki sa svojim skupom karakteristika i primjena. Možete istražiti našu široku ponuduVNA ispitni kabelipronaći onaj koji odgovara vašim potrebama.

Frekvencijski raspon VNA ispitnih kabela

Frekvencijski raspon VNA ispitnih kabela ključna je specifikacija koja određuje prikladnost kabela za različite primjene ispitivanja. Odnosi se na raspon frekvencija preko kojih kabel može učinkovito prenositi signale s prihvatljivim razinama prigušenja, povratnog gubitka i fazne stabilnosti.

Niskofrekventni raspon

Većina VNA ispitnih kabela može podnijeti frekvencije počevši od nekoliko kiloherca (kHz). Na niskim frekvencijama električne karakteristike kabela su relativno stabilne, a slabljenje je minimalno. Ovaj niskofrekventni raspon često se koristi za osnovna električna ispitivanja, kao što je mjerenje otpora i kapacitivnosti komponenti.

Visoki frekvencijski raspon

Ograničenje visoke frekvencije VNA ispitnih kabela može značajno varirati ovisno o vrsti i konstrukciji kabela. Za standardne savitljive VNA ispitne kabele, gornja granica frekvencije može biti u rasponu od 26,5 GHz do 40 GHz. Ovi se kabeli obično koriste u RF i mikrovalnim aplikacijama za opće namjene.

Polukruti kabeli, s druge strane, mogu ponuditi mnogo veće frekvencije. Oni obično mogu raditi do 67 GHz ili čak i više u nekim slučajevima. Polukruti kabeli preferiraju se za aplikacije visokih performansi gdje su potrebni niski gubici i izvrsna fazna stabilnost, kao što je zrakoplovna i obrambena industrija.

Prilagodljivi kabeli su kompromis između savitljivih i polukrutih kabela. Oni nude dobru ravnotežu fleksibilnosti i visokofrekventnih performansi, s frekvencijskim rasponima obično do 40 GHz.

Važnost frekvencijskog raspona

Frekvencijski raspon VNA ispitnih kabela od iznimne je važnosti iz nekoliko razloga:

Točnost mjerenja

Korištenje VNA ispitnog kabela s odgovarajućim frekvencijskim rasponom ključno je za točna mjerenja. Ako je frekvencijski raspon kabela prenizak za ispitnu frekvenciju, slabljenje signala bit će prekomjerno, što će dovesti do netočnih očitanja. S druge strane, korištenje kabela s mnogo većim frekvencijskim rasponom od potrebnog može biti skuplje i možda neće pružiti nikakve dodatne prednosti.

Kompatibilnost s DUT-om

Frekvencijski raspon kabela mora biti kompatibilan s frekvencijskim karakteristikama uređaja koji se testira (DUT). Na primjer, ako testirate visokofrekventnu RF komponentu koja radi na 30 GHz, potreban vam je VNA ispitni kabel koji može podnijeti frekvencije do najmanje 30 GHz.

Performanse sustava

U VNA sustavu ispitivanja, na cjelokupnu izvedbu uvelike utječu izvedbe ispitnih kabela. Kabel sa širokim i odgovarajućim frekvencijskim rasponom može pomoći u održavanju integriteta ispitnih signala, osiguravajući da VNA može točno mjeriti mrežne parametre DUT-a.

Čimbenici koji utječu na frekvencijski raspon

Nekoliko čimbenika može utjecati na frekvencijski raspon VNA ispitnih kabela:

Kabelska konstrukcija

Konstrukcija kabela, uključujući vrstu vodiča, dielektrični materijal i oklop, igra značajnu ulogu u određivanju njegova frekvencijskog raspona. Na primjer, kabeli s visokokvalitetnim dielektričnim materijalima, kao što je PTFE (politetrafluoretilen), mogu ponuditi bolje visokofrekventne performanse zbog svojih karakteristika niskih gubitaka.

Vrsta konektora

Vrsta konektora koji se koriste na kabelu također utječe na njegov frekvencijski raspon. Visokokvalitetni konektori, kao što su SMA (Sub - Miniature verzija A), konektori od 2,92 mm i 1,85 mm, dizajnirani su za rukovanje visokim frekvencijama i osiguravaju dobru električnu vezu. Korištenje pogrešne vrste konektora može ograničiti frekvencijsku izvedbu kabela.

Duljina kabela

Duljina kabela može utjecati na njegov frekvencijski raspon. Dulji kabeli općenito imaju veće prigušenje, osobito na visokim frekvencijama. Stoga je važno odabrati odgovarajuću duljinu kabela na temelju zahtjeva ispitivanja i dostupnog prostora u postavljanju ispitivanja.

Kalibracija i frekvencijski raspon

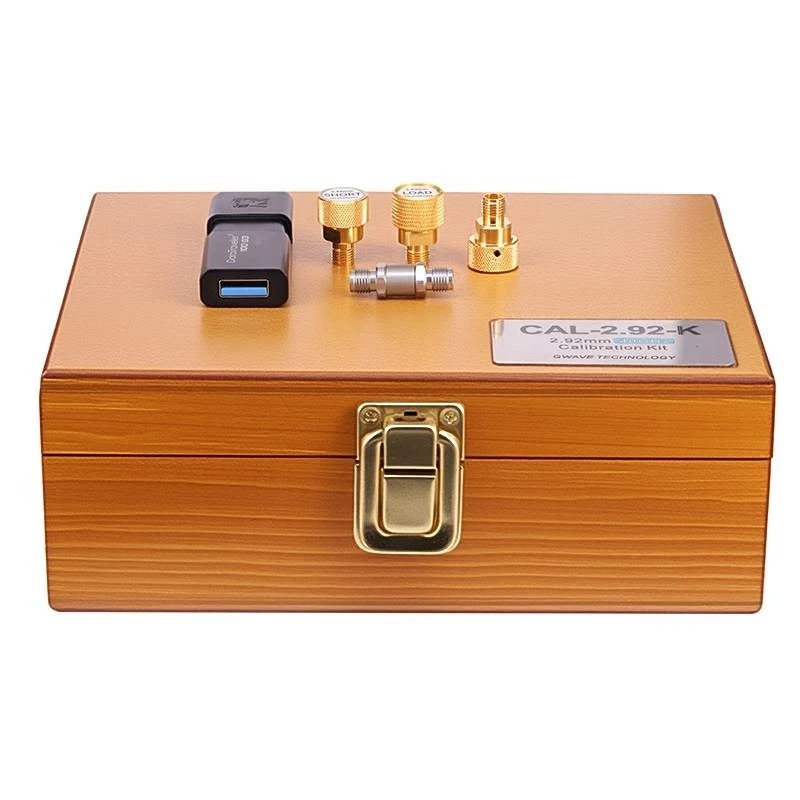

Kalibracija je bitan korak u VNA testiranju kako bi se osigurala točna mjerenja.Kompleti za kalibracijukoriste se za kompenzaciju pogrešaka koje unose ispitni kabeli, konektori i sam VNA.

Postupak kalibracije obično se izvodi u određenom frekvencijskom rasponu. Važno je osigurati da frekvencijski raspon kalibracije odgovara frekvencijskom rasponu VNA ispitnih kabela i DUT-a. Ako se kalibracija ne izvede pravilno, rezultati mjerenja mogu biti netočni, osobito na rubovima frekvencijskog raspona.

Odabir pravog VNA ispitnog kabela na temelju frekvencijskog raspona

Prilikom odabira VNA ispitnog kabela, ključno je uzeti u obzir frekvencijski raspon vaše aplikacije za testiranje. Evo nekoliko koraka koji će vam pomoći da napravite pravi izbor:

1. Odredite učestalost ispitivanja: Odredite frekvencijski raspon signala koje trebate mjeriti. To će vam dati jasnu ideju o minimalnom frekvencijskom rasponu potrebnom za kabel.
2. Razmotrite zahtjeve za prijavu: Ako radite na visokoučinkovitoj aplikaciji, kao što je 5G testiranje ili satelitska komunikacija, možda će vam trebati kabel sa širim i višim frekvencijskim rasponom. Za ispitivanje opće namjene može biti dovoljan standardni savitljivi kabel s umjerenim frekvencijskim rasponom.
3. Procijenite karakteristike kabela: Pogledajte druge karakteristike kabela, kao što su prigušenje, povratni gubitak i fazna stabilnost, osim frekvencijskog raspona. Ovi čimbenici također mogu utjecati na točnost mjerenja i cjelokupnu izvedbu sustava za testiranje.

Zaključak

Frekvencijski raspon VNA ispitnih kabela kritična je specifikacija koja izravno utječe na točnost i pouzdanost vaših VNA mjerenja. Kao dobavljač VNA ispitnih kabela, razumijemo važnost pružanja kabela s pravim frekvencijskim rasponom za vaše specifične primjene.

Ako ste na tržištu VNA ispitnih kabela ili imate bilo kakvih pitanja o frekvencijskom rasponu i njegovim implikacijama, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je pomoći vam u odabiru najboljih kabela za vaše potrebe ispitivanja i voditi vas kroz postupak nabave.

Reference

• [Priručnik za mikrovalnu i RF tehniku] (Autor, izdavač, godina)
• [VNA smjernice za testiranje] (organizacija, godina)
