Koliki je kontaktni otpor koaksijalnih konektora?

Kontaktni otpor je kritičan parametar kada se radi o koaksijalnim konektorima. Kao vodeći dobavljač koaksijalnih konektora, razumijemo važnost ovog koncepta i njegove implikacije na performanse elektroničkih sustava. U ovom blogu istražit ćemo što je kontaktni otpor, zašto je važan i kako utječe na funkcionalnost koaksijalnih konektora.

Razumijevanje kontaktnog otpora

Kontaktni otpor odnosi se na otpor koji se javlja na sučelju između dva vodiča kada su u međusobnom kontaktu. U kontekstu koaksijalnih konektora, to je otpor koji se javlja na mjestima gdje konektor dolazi u kontakt s kabelom ili drugim spojnim komponentama. Taj otpor nije fiksna vrijednost i na njega može utjecati nekoliko čimbenika, uključujući svojstva materijala vodiča, površinsku obradu, kontaktnu silu i prisutnost onečišćenja.

Osnovno načelo kontaktnog otpora može se objasniti činjenicom da kada dva vodiča dođu u dodir, stvarna površina kontakta je mnogo manja od prividne površine. To je zbog mikroskopskih nepravilnosti na površinama vodiča. Kao rezultat toga, struja mora teći kroz ta mala kontaktna mjesta, što povećava otpor. Formula za kontaktni otpor temelji se na suženju putanje struje i otpornosti uključenih materijala.

Čimbenici koji utječu na kontaktni otpor

Svojstva materijala

Izbor materijala za koaksijalni konektor igra značajnu ulogu u određivanju kontaktnog otpora. Metali s visokom vodljivošću, poput bakra i srebra, obično se koriste jer nude mali otpor. Na primjer, bakar ima relativno nizak otpor, što znači da omogućuje lakši protok struje. Međutim, površina ovih metala može oksidirati tijekom vremena, osobito u prisutnosti vlage i kisika. Oksidacija može povećati kontaktni otpor jer je oksidni sloj manje vodljiv od osnovnog metala. Kako bi se ublažio ovaj problem, konektori su često obloženi materijalima poput zlata ili nikla, koji su otporniji na oksidaciju.

Površinska obrada

Površinska obrada konektora također utječe na kontaktni otpor. Glatka i čista površina osigurava veću učinkovitu kontaktnu površinu, što smanjuje otpor. Hrapave površine, s druge strane, imaju manje kontaktnih točaka, što dovodi do veće otpornosti. Osim toga, završna obrada površine može utjecati na prianjanje onečišćenja. Manje je vjerojatno da će dobro obrađena površina zadržati prljavštinu, prašinu ili druge čestice koje mogu povećati kontaktni otpor.

Kontakt Force

Sila koja se primjenjuje na kontaktnom sučelju još je jedan ključni faktor. Odgovarajuća kontaktna sila osigurava dobru električnu vezu povećanjem efektivne kontaktne površine. Kada je kontaktna sila preniska, vodiči možda neće biti u potpunom kontaktu, što će rezultirati većim otporom. Nasuprot tome, prekomjerna kontaktna sila može oštetiti konektor ili kabel, što također može imati negativan utjecaj na kontaktni otpor. Stoga je bitno projektirati konektore s odgovarajućom kontaktnom silom kako bi se održala stabilna veza s malim otporom.

Zagađivači

Zagađivači poput prljavštine, ulja i vlage mogu značajno povećati kontaktnu otpornost. Te tvari mogu djelovati kao izolatori, sprječavajući nesmetan protok struje između vodiča. Na primjer, tanak sloj ulja na kontaktnoj površini može stvoriti barijeru koja povećava otpor. Kako bi se spriječila kontaminacija, konektore treba pravilno skladištiti i rukovati njima, a mogu se koristiti zaštitne kapice kada se konektori ne koriste.

Važnost niskog kontaktnog otpora u koaksijalnim konektorima

Integritet signala

U visokofrekventnim primjenama, nizak kontaktni otpor bitan je za održavanje integriteta signala. Koaksijalni konektori obično se koriste u aplikacijama kao što su telekomunikacije, zrakoplovstvo, testiranje i mjerenje, gdje je točan prijenos signala ključan. Visok kontaktni otpor može uzrokovati slabljenje signala, izobličenje i refleksiju. Slabljenje signala odnosi se na gubitak snage signala dok putuje kroz konektor. Izobličenje može promijeniti oblik signala, što dovodi do pogrešaka u prijenosu podataka. Do refleksije dolazi kada se dio signala vrati natrag zbog neusklađenosti impedancije uzrokovane velikim kontaktnim otporom.

Učinkovitost napajanja

U aplikacijama za rukovanje napajanjem, potreban je nizak kontaktni otpor kako bi se smanjio gubitak snage. Kada struja teče kroz konektor s velikim otporom, dio električne energije se pretvara u toplinu. Ovo ne samo da troši energiju, već također može uzrokovati pregrijavanje konektora, što može oštetiti konektor i druge komponente u sustavu. Smanjenjem kontaktnog otpora možemo poboljšati energetsku učinkovitost sustava i produžiti životni vijek komponenti.

Pouzdanost sustava

Mali kontaktni otpor doprinosi ukupnoj pouzdanosti sustava. Konektori sa stabilnim i niskim kontaktnim otporom imaju manju vjerojatnost da će doživjeti povremene veze ili kvarove. U kritičnim aplikacijama kao što su vojni i medicinski uređaji, pouzdanost sustava je od najveće važnosti. Kvar jednog konektora može dovesti do kvara sustava, što može imati ozbiljne posljedice.

Mjerenje kontaktnog otpora

Postoji nekoliko metoda za mjerenje kontaktnog otpora koaksijalnih konektora. Jedna uobičajena metoda je tehnika sonde u četiri točke. U ovoj metodi, dvije vanjske sonde koriste se za primjenu poznate struje kroz konektor, dok se dvije unutarnje sonde koriste za mjerenje pada napona preko kontaktnog sučelja. Pomoću Ohmovog zakona (V = IR) može se izračunati kontaktni otpor. Druga metoda je tehnika sonde u dvije točke, koja je jednostavnija, ali manje točna jer uključuje otpor ispitnih vodova u mjerenju.

Naša rješenja za koaksijalne priključke

Kao dobavljač koaksijalnih konektora, nudimo širok raspon proizvoda dizajniranih za smanjenje kontaktnog otpora. Naši konektori izrađeni su od visokokvalitetnih materijala s izvrsnom vodljivošću i obloženi su završnim slojevima otpornim na koroziju kako bi se osigurala dugotrajna izvedba. Veliku pozornost posvećujemo završnoj obradi površine naših konektora, koristeći napredne proizvodne procese kako bismo postigli glatke i čiste površine. Naš inženjerski tim pažljivo dizajnira konektore kako bi pružio optimalnu kontaktnu silu, osiguravajući pouzdanu vezu s malim otporom.

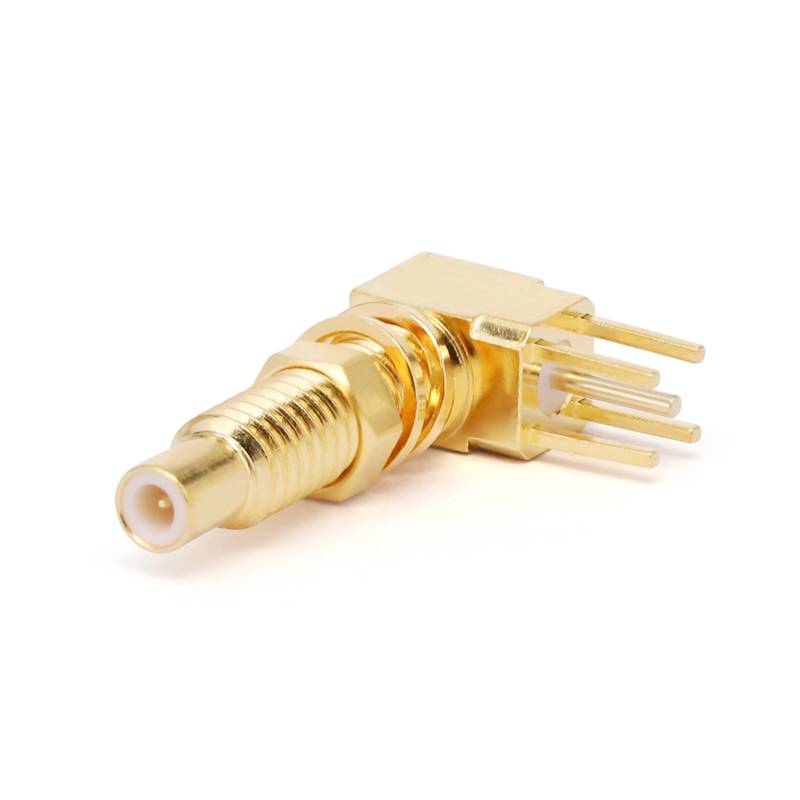

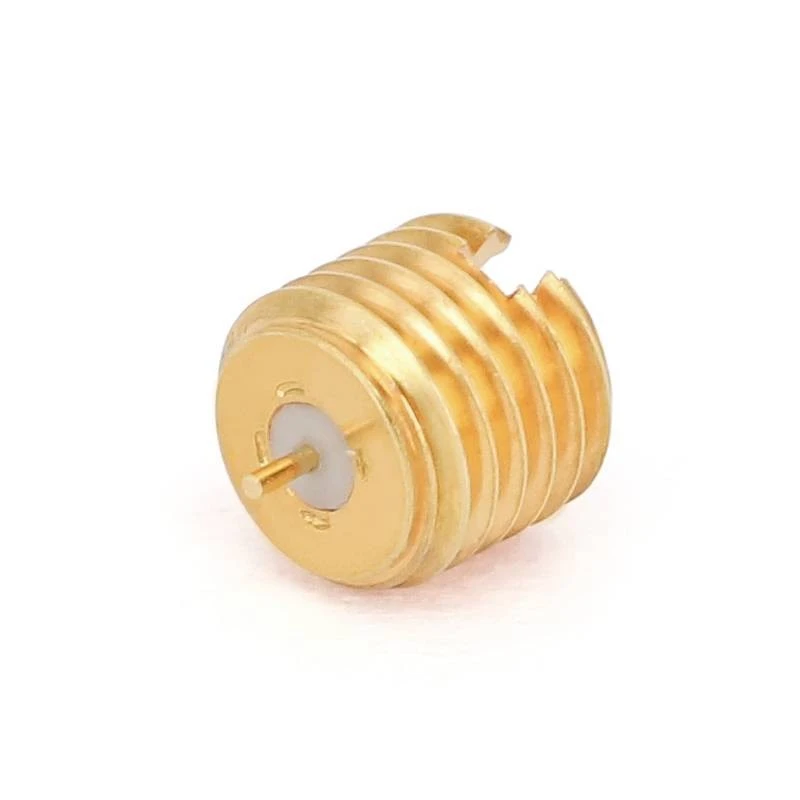

Nudimo različite vrste koaksijalnih konektora, uključujućiMulti-koaksijalni konektori,Terminalni konektori, iPCB konektori. Svaki je tip prilagođen specifičnim primjenama, pružajući najbolju moguću izvedbu u smislu kontaktnog otpora i drugih električnih parametara.

Zaključak

Kontaktni otpor vitalan je aspekt izvedbe koaksijalnog konektora. Razumijevanje čimbenika koji utječu na kontaktni otpor i kako ga mjeriti ključno je za osiguravanje ispravnog rada elektroničkih sustava. Kao dobavljač, predani smo pružanju visokokvalitetnih koaksijalnih konektora s malim kontaktnim otporom. Bilo da tražite konektore za visokofrekventni prijenos signala ili aplikacije za upravljanje napajanjem, naši proizvodi su dizajnirani da zadovolje vaše potrebe.

Ako ste zainteresirani za naše koaksijalne konektore ili imate bilo kakvih pitanja o kontaktnom otporu, pozivamo vas da nas kontaktirate za detaljan razgovor. Naš tim stručnjaka spreman je pomoći vam u odabiru pravih konektora za vaše specifične zahtjeve i pružiti vam najbolja moguća rješenja.

Reference

• "RF and Microwave Engineering Handbook" autora Inder Bahl, Prakash Bhartia i Amitabh Trivedi.
• "Konektori: tehnologija i primjena" EJ Rymaszewskog.
• Tehnički dokumenti o dizajnu i izvedbi koaksijalnog konektora iz industrijskih istraživačkih institucija.
