Koji su materijali koji se koriste za izradu blokova DC?

DC blokovi su bitne komponente u različitim električnim i elektroničkim sustavima, dizajnirane za blokiranje izravne struje (DC), a istovremeno omogućuju prolazak izmjenične struje (AC). Kao DC blokira dobavljač, imam dubinsko znanje o materijalima koji se koriste u njihovoj proizvodnji. U ovom ću blogu istražiti različite materijale koji se obično koriste za izradu DC blokova i njihovih jedinstvenih svojstava.

Dielektrični materijali

Jedan od najvažnijih aspekata DC blokova je dielektrični materijal. Dielektrici su izolatori koji mogu pohraniti električnu energiju u električno polje. Oni igraju vitalnu ulogu u određivanju performansi DC blokova, poput njihovog kapaciteta, ocjene napona i odziva frekvencije.

Keramički

Ceramic je široko korišteni dielektrični materijal u proizvodnji DC bloka. Nudi nekoliko prednosti, uključujući visoku dielektričnu konstantu, što omogućava stvaranje istosmjernih blokova manjih veličine s visokim vrijednostima kapacitivnosti. Dostupne su različite vrste keramičkih materijala, a svaka ima svoje karakteristike. Na primjer, keramički dielektrici klase 1, poput C0G (NP0), imaju izvrsnu temperaturnu stabilnost i nizak dielektrični gubitak. Pogodne su za aplikacije u kojima su potrebna visoka preciznost i stabilnost, poput komunikacijskih sustava i testne opreme. S druge strane, keramički dielektrici klase 2, poput X7R, imaju veću dielektričnu konstantnu, ali manje stabilnu temperaturnu karakteristiku. Često se koriste u aplikacijama u kojima su prihvatljivi troškovi - učinkovitost i umjerene performanse, poput opskrbe napajanjem i potrošačkom elektronikom.

Proces proizvodnje istosmjernog blokova na temelju keramike uključuje oblikovanje keramičkog materijala u željeni oblik, poput diska ili višeslojne strukture. Keramika se zatim puca na visokim temperaturama kako bi se postigla potrebna električna i mehanička svojstva. Nakon paljenja, na keramičku površinu se nanose elektrode kako bi se tvorila struktura kondenzatora istosmjernog bloka.

Polipropilen

Polipropilen je još jedan popularni dielektrični materijal za DC blokove. Ima nizak dielektrični gubitak, što znači da raspršuje vrlo malo energije kao toplinu kada izmjenični signal prođe kroz Blok istosmjernog sloja. To ga čini idealnim za visokofrekventne aplikacije, kao što su krugovi radiofrekvencije (RF). Polipropilen također ima visoki napon razgradnje, omogućujući mu da izdrži visoke naponske istosmjerne pristranosti bez raspada.

DC blokovi napravljeni od polipropilena obično su konstruirani kao filmski kondenzatori. Polipropilenski film je namotan u cilindrični oblik, a metalne elektrode se talože na površini filma. Struktura rane pruža veliku površinu, koja povećava kapacitivnost istosmjernog bloka. DC blokovi koji se temelje na polipropilenu poznati su po izvrsnim svojstvima samo -iscjeljenja. U slučaju lokalnog raspada, film o polipropilenu može se samo zacijeliti, sprječavajući da kondenzator u potpunosti propadne.

Sljubnica

Mica je prirodni mineral koji se dugo koristi kao dielektrični materijal. Ima visoku dielektričnu čvrstoću i nizak dielektrični gubitak u širokom rasponu frekvencija. DC blokovi temeljeni na Mica nude izvrsnu stabilnost i pouzdanost. Često se koriste u visokim završnim aplikacijama u kojima su zahtjevi za izvedbu izuzetno strogi, poput vojne i zrakoplovne elektronike.

Proizvodnja istosmjernih blokova na bazi sljude uključuje dijeljenje sljube na tanke listove, a zatim ih sendviči između metalnih elektroda. Listovi sljuba pažljivo se odabiru i obrađuju kako bi se osigurala jednolika električna svojstva. Iako je MICA materijal s visokim performansama, njegova je upotreba donekle ograničena zbog relativno visokih troškova i ograničene dostupnosti.

Elektrodni materijali

Elektrode u istosmjernom bloku odgovorne su za provođenje električne struje i pružanje priključka s vanjskim krugom. Različiti materijali elektroda koriste se ovisno o primjeni i procesu proizvodnje.

Aluminij

Aluminij je najčešće korišteni materijal elektroda u istosmjernim blokovima, posebno kod elektrolitičkih kondenzatora. To je lagan i relativno jeftin metal. Aluminijske elektrode mogu se lako formirati u različite oblike, poput folija ili ploča. U elektrolitičkim kondenzatorima aluminijska elektroda se anodizira tako da tvori tanki oksidni sloj, koji djeluje kao dielektrik. Anodizirana aluminijska elektroda pruža veliku površinu, što povećava kapacitet istosmjernog bloka.

Međutim, aluminijske elektrode imaju određena ograničenja. Osjetljivi su na koroziju, posebno u prisutnosti vlage i određenih kemikalija. Da bi se prevladao ovo pitanje, za zaštitu aluminijskih elektroda često se koriste posebne prevlake ili tehnike kapsulacije.

Bakar

Bakar je još jedan popularni materijal za elektrode zbog velike električne vodljivosti. Obično se koristi u visokofrekventnim istosmjernim blokovima, gdje je nizak otpor bitan za minimiziranje gubitka signala. Bakrene elektrode mogu se proizvesti različitim metodama, poput jetkanja ili elektropleta. Kod višeslojnih keramičkih kondenzatora bakrene elektrode često se koriste u kombinaciji s keramičkim dielektrikama kako bi se stvorio DC blok visokih performansi.

Bakar također ima dobra mehanička svojstva, koja ga čine prikladnim za primjene gdje DC blok mora izdržati mehanički stres. Međutim, bakar je skuplji od aluminija, pa je njegova upotreba često ograničena na aplikacije u kojima je potreban visoki učinak.

Srebro

Srebro je plemeniti metal s najvećom električnom vodljivošću među svim metalima. Koristi se u visokim krajnjim istosmjernim blokovima, posebno u aplikacijama u kojima je kvaliteta signala od najveće važnosti, poput audio i RF krugova. Srebrne elektrode nude izuzetno malu otpornost i izvrsne karakteristike prijenosa signala.

Međutim, srebro je vrlo skup materijal koji ograničava njegovu široku upotrebu. Uz to, srebro može reagirati sa spojevima koji sadrže sumpor, što dovodi do stvaranja sloja crnog sulfida na površini elektrode. To može utjecati na performanse DC bloka s vremenom. Da bi se to spriječilo, srebrne elektrode često su obložene ili zaštićene drugim materijalima.

Materijali za inkapsulaciju

Inkapsulacijski materijali koriste se za zaštitu unutarnjih komponenti istosmjernog bloka od okolišnih čimbenika, poput vlage, prašine i mehaničkih oštećenja. Oni također pružaju električnu izolaciju i mehaničku potporu.

Epoksidna smola

Epoksidna smola je najčešće korišteni materijal za inkapsulaciju za istosmjerne blokove. Ima izvrsna svojstva adhezije, što mu omogućava da se dobro poveže s dielektričnim i elektrodnim materijalima. Epoksidna smola također ima dobra električna izolacijska svojstva i može podnijeti širok raspon temperatura. Može se lako oblikovati u različite oblike, što ga čini prikladnim za inkapsuliranje DC blokova različitih veličina i konfiguracija.

Proces stvrdnjavanja epoksidne smole može se kontrolirati kako bi se postigla željena mehanička i električna svojstva. Nakon inkapsulacije, istosmjerni blok otporniji je na okolišne čimbenike, što poboljšava njegovu pouzdanost i životni vijek.

Plastika

Plastični materijali, poput polietilena i polikarbonata, također se koriste za inkapsulaciju. Lagani su i imaju dobru otpornost na utjecaj. Plastična inkapsulacija može osigurati zaštitnu školjku za istosmjerni blok, sprječavajući fizičko oštećenje. Neki plastični materijali također imaju dobra svojstva otporna na vlagu, koja pomažu u zaštiti unutarnjih komponenti od korozije.

Plastična inkapsulacija često se koristi u potrošačkoj elektronici i aplikacijama s niskim troškovima. Međutim, plastični materijali mogu imati nižu otpornost na temperaturu u usporedbi s epoksidnom smolom, što ograničava njihovu upotrebu u visokim temperaturnim okruženjima.

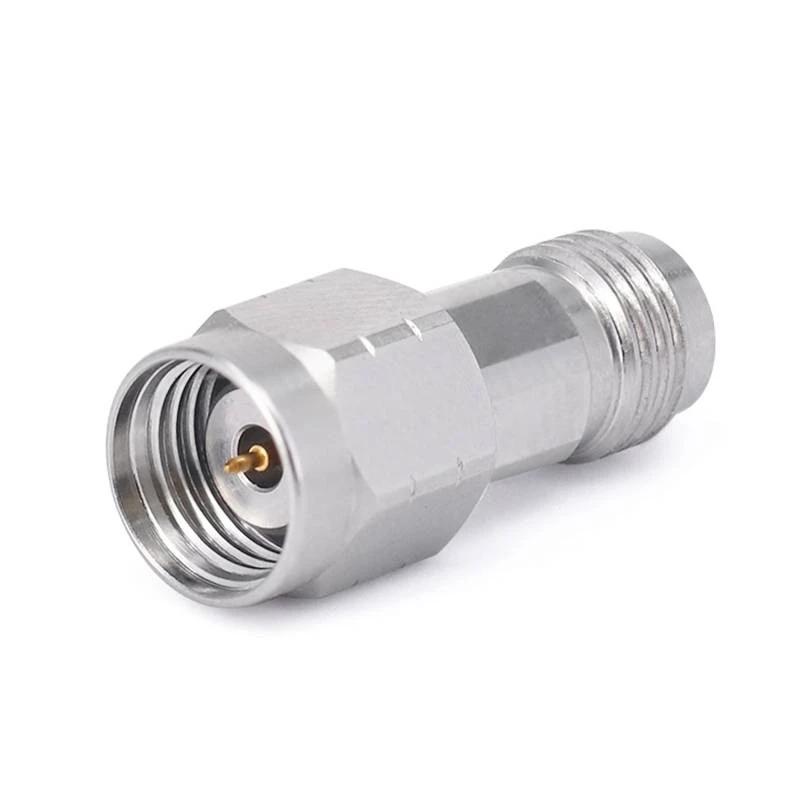

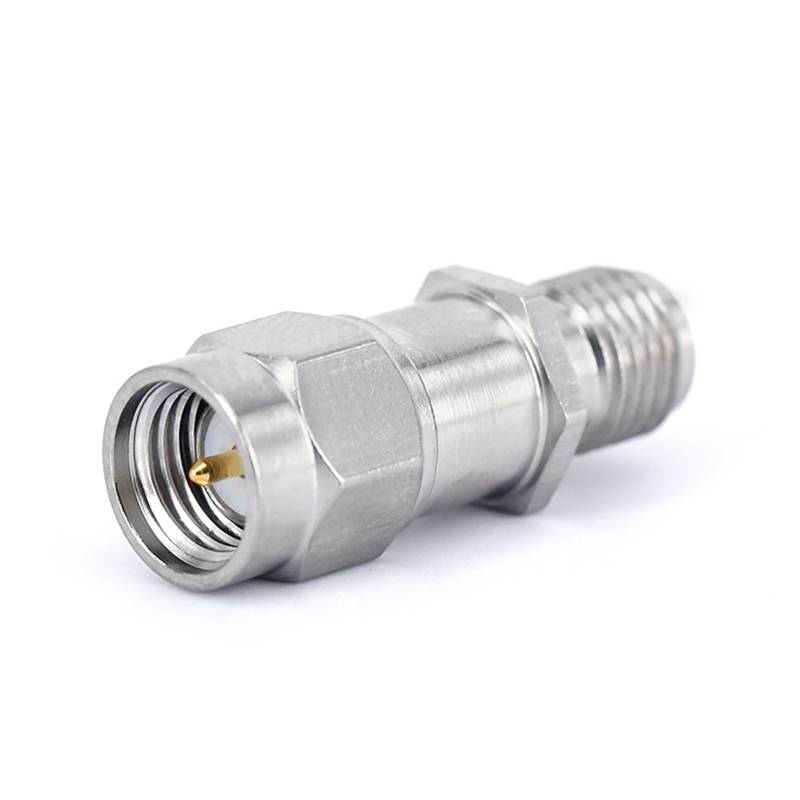

Unutarnji DC blokovi

Ako ste zainteresirani za istraživanje više o unutarnjim blokovima DC -a, možete posjetiti našu web stranicuUnutarnji DC blokovi. Unutarnji DC blokovi imaju jedinstveni dizajn i materijalni zahtjevi kako bi zadovoljili specifične potrebe različitih aplikacija.

Kao dobavljač DC -a, razumijemo važnost korištenja materijala visoke kvalitete kako bismo osigurali performanse i pouzdanost naših proizvoda. Bilo da vam trebaju DC blokovi za jednostavan potrošački elektronički uređaj ili složen industrijski sustav, možemo vam pružiti pravo rješenje. Naš tim stručnjaka uvijek je spreman pomoći vam u odabiru najprikladnijih DC blokova za vašu prijavu.

Ako želite kupiti DC blokove, pozivamo vas da nas kontaktirate na detaljnu raspravu. Možemo vam pružiti specifikacije proizvoda, informacije o cijenama i tehničku podršku. Naš je cilj uspostaviti dugoročno partnerstvo s našim kupcima pružanjem proizvoda visoke kvalitete i izvrsnom uslugom.

Reference

1. "Priručnik za kondenzator" Ta Lipka
2. "Elektrotehnički materijali" SO KASAP
3. "Priručnik elektroničkih komponenti" RA Penfold

Zaključno, materijali koji se koriste za izradu DC blokova igraju ključnu ulogu u određivanju njihovih performansi, pouzdanosti i troškova. Pažljivim odabirom materijala za dielektrike, elektrode i enkapsulacije možemo izraditi DC blokove koji zadovoljavaju različite potrebe različitih aplikacija. Kao dobavljač posvećeni smo korištenju najboljih materijala i naprednih proizvodnih procesa kako bismo našim kupcima pružili visokokvalitetne istosmjerne blokove.
