Unutarnji DC blokovi

Funkcija jezgre istosmjernog bloka je spriječiti prolazak signala izravne struje (DC), istovremeno dopuštajući signale izmjenične struje (AC), posebno radiofrekvencijskih (RF) signala, da prođu glatko. Ova je karakteristika od velike važnosti u mnogim krugovima jer može spriječiti DC signale da imaju neželjene učinke na sljedeće krugove. Na primjer, štiti osjetljive RF komponente od oštećenja uzrokovane izravnom strujom i izbjegava smetnje DC pristranosti s normalnim prijenosom RF signala.

Za neke scenarije aplikacije koji zahtijevaju povezanost s koaksijalnim kablovima koristit će se RF DC blokovi s koaksijalnom pakiranjem. Ovaj obrazac za pakiranje ima izvrsne mogućnosti RF-a i anti-interferencijske mogućnosti, osiguravajući učinkovit prijenos RF signala između koaksijalnog kabela i unutarnjeg kruga. RF DC blok s koaksijalnom pakiranjem obično ima središnji vodič i vanjski vodič za povezivanje s vanjskim oklopnim slojem koaksijalnog kabela. Unutarnji krug spojen je na igle kroz posebnu strukturu RF veze kako bi se zadovoljili zahtjevi za izvedbu niskog gubitka i visoke izolacije. Općenito, koaksijalna sučelja DC blokova uključuju različite vrste RF sučelja kao što su SMA, 2,92 mm i 1,85 mm. Vanjski vodič pasiviran je od nehrđajućeg čelika, a materijal za vodič je mesinžen zlatom.

U bežičnoj komunikaciji: Kod bežičnih primopredajnika koristi se za odvajanje DC i AC komponenti radiofrekvencijskih (RF) signala. Izbjegava DC pristranost da utječe na obradu RF signala sljedećim krugovima, osiguravajući normalan prijenos i pojačavanje RF signala.

Snu	Serija konektora	Frekvencija	VSWR	Gubitak umetanja
Fr 5- gdcb -18 g-smas -50	SMA ženska osoba	10MHz ~ 18GHz	1.35	0. 7db
Napon, DC Max (volts)	Snaga, maksimalni ulaz (Watts)	Tip bloka	Materijal za tijelo	Oplata za tijelo
+50	2	Unutarnji blok	Nehrđajući čelik	Pasiviran

Snu	Serija konektora	Frekvencija	VSWR	Gubitak umetanja

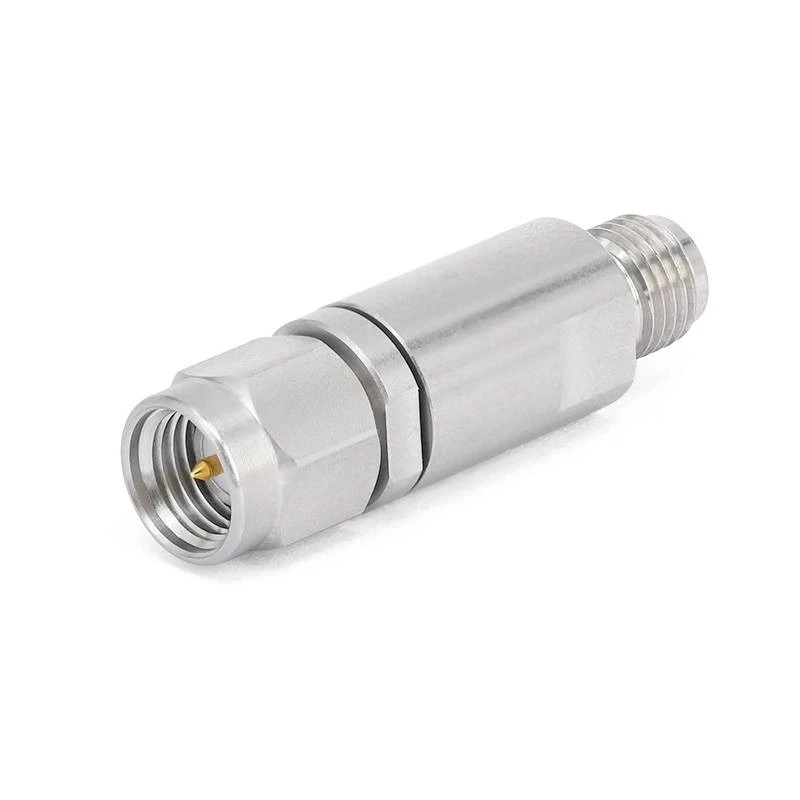

Fr 5- gdcb -27 g-sma-jk	SMA ženska osoba	30MHz ~ 27GHz	1.25	0. 8db
Napon, DC Max (volts)	Snaga, maksimalni ulaz (Watts)	Tip bloka	Materijal za tijelo	Oplata za tijelo
+50	2	Unutarnji blok	Nehrđajući čelik	Pasiviran

Snu	Serija konektora	Frekvencija	VSWR	Gubitak umetanja
Fr 5- gdcb -40 g -292 e	2,92 mm žensko	10MHz ~ 40GHz	1.30	0. 5db
Napon, DC Max (volts)	Snaga, maksimalni ulaz (Watts)	Tip bloka	Materijal za tijelo	Oplata za tijelo
+60	2	Unutarnji blok	Nehrđajući čelik	Pasiviran

Snu	Serija konektora	Frekvencija	VSWR	Gubitak umetanja
Fr 5- gdcb -67 g -185 e	1,85 mm žensko	10MHz ~ 67GHz	1.50	0. 9db
Napon, DC Max (volts)	Snaga, maksimalni ulaz (Watts)	Tip bloka	Materijal za tijelo	Oplata za tijelo
+60	2	Unutarnji blok	Nehrđajući čelik	Pasiviran
