Koja su električna svojstva VNA ispitnih kabela?

Bok tamo! Kao dobavljač VNA ispitnih kabela, jako sam uzbuđen što s vama mogu uroniti u električna svojstva ovih izvrsnih kabela.

Prvo, razgovarajmo o tome što su VNA ispitni kabeli. Oni su ključne komponente u području ispitivanja i mjerenja. VNA je kratica za Vector Network Analyzer, a ovi se kabeli koriste za povezivanje analizatora s uređajem koji se testira. Ako želite saznati više o njima, možete pogledati ovu poveznicu:VNA ispitni kabeli.

Jedno od najvažnijih električnih svojstava VNA ispitnih kabela je karakteristična impedancija. Karakteristična impedancija je u osnovi omjer napona i struje u putujućem valu na kabelu. Za većinu VNA ispitnih kabela, standardna karakteristična impedancija je 50 ohma. To je zato što je mnogo RF (radio frekvencija) opreme dizajnirano za rad s impedancijom od 50 ohma. Kada impedancija kabela odgovara impedanciji opreme, osigurava se maksimalni prijenos snage i minimizira refleksije signala.

Dat ću vam primjer. Zamislite da pokušavate natočiti vodu kroz crijevo. Ako je crijevo savijeno, protok vode će biti poremećen, a dio vode bi čak mogao prskati natrag. Slično, ako impedancija VNA ispitnog kabela ne odgovara impedanciji VNA ili uređaja koji se testira, signal se može reflektirati, uzrokujući pogreške u mjerenju. Dakle, imati odgovarajuću karakterističnu impedanciju je kao imati glatko protočno crijevo za vaše električne signale.

Drugo ključno svojstvo je prigušenje. Slabljenje se odnosi na gubitak snage signala dok putuje kroz kabel. Mjeri se u decibelima po jedinici duljine (dB/m ili dB/ft). Količina prigušenja ovisi o nekoliko čimbenika, kao što su frekvencija signala, duljina kabela i konstrukcija kabela.

Više frekvencije imaju veće slabljenje od nižih frekvencija. To je zato što na višim frekvencijama električni signali više djeluju s materijalima u kabelu, uzrokujući da se više energije rasipa kao toplina. Na primjer, VNA ispitni kabel može imati prigušenje od 0,5 dB/m na 1 GHz, ali to može porasti na 2 dB/m na 10 GHz.

Duljina kabela također igra veliku ulogu. Što je duži kabel, to će signal više slabiti. Dakle, kada birate VNA kabel za testiranje, trebate uzeti u obzir udaljenost između VNA i uređaja koji se testira. Ako trebate mjeriti signale na velikoj udaljenosti, možda biste trebali odabrati kabel s nižim prigušenjem ili upotrijebiti pojačala signala kako biste pojačali snagu signala.

VSWR ili omjer stojnog vala napona još je jedno važno električno svojstvo. VSWR je mjera koliko je dobro kabel usklađen s opterećenjem (uređaj koji se testira). To je omjer maksimalnog napona prema minimalnom naponu na kabelu. VSWR od 1:1 znači da je kabel savršeno usklađen s opterećenjem i da nema refleksije signala. U stvarnosti je gotovo nemoguće postići savršen 1:1 VSWR, ali niži VSWR je uvijek bolji.

Visoki VSWR može dovesti do problema poput smanjenog prijenosa snage, netočnih mjerenja, pa čak i oštećenja opreme. Na primjer, ako je VSWR previsok, reflektirani signal može uzrokovati pregrijavanje ili kvar VNA. Dakle, kada birate VNA ispitne kabele, trebali biste tražiti kabele s niskim VSWR-om, osobito ako radite sa signalima velike snage.

Fazna stabilnost je također kritično svojstvo, posebno kada vršite precizna mjerenja. Fazna stabilnost odnosi se na to koliko se faza signala mijenja tijekom vremena, temperature i frekvencije. U nekim primjenama, kao što su mjerenja antene ili ispitivanje mikrovalnog kruga, čak i mala promjena faze može dovesti do značajnih pogrešaka u mjerenju.

Na primjer, ako testirate antenu, faza signala može utjecati na dijagram zračenja antene. Ako se faza signala iz VNA ispitnog kabela promijeni, može se činiti da antena ima drugačiji uzorak zračenja od stvarnog. Dakle, za ove vrste aplikacija potrebni su vam VNA ispitni kabeli s visokom faznom stabilnošću.

Sada, razgovarajmo o tome kako na ova električna svojstva može utjecati konstrukcija kabela. Unutarnji vodič VNA ispitnog kabela obično je izrađen od bakra ili bakrene legure. Bakar je dobar vodič električne energije, što pomaže u smanjenju slabljenja. Vanjski vodič, poznat i kao oklop, koristi se za zaštitu unutarnjeg vodiča od vanjskih elektromagnetskih smetnji. Dobar štit također može pomoći u smanjenju VSWR-a sprječavanjem curenja signala.

Dielektrični materijal između unutarnjeg i vanjskog vodiča također igra ulogu u električnim svojstvima kabela. Različiti dielektrični materijali imaju različite dielektrične konstante, što može utjecati na karakterističnu impedanciju, prigušenje i faznu stabilnost kabela. Na primjer, kabeli s materijalom s niskom dielektričnom konstantom, kao što je PTFE (politetrafluoroetilen), obično imaju manje prigušenje i bolju faznu stabilnost od kabela s materijalom s visokom dielektričnom konstantom.

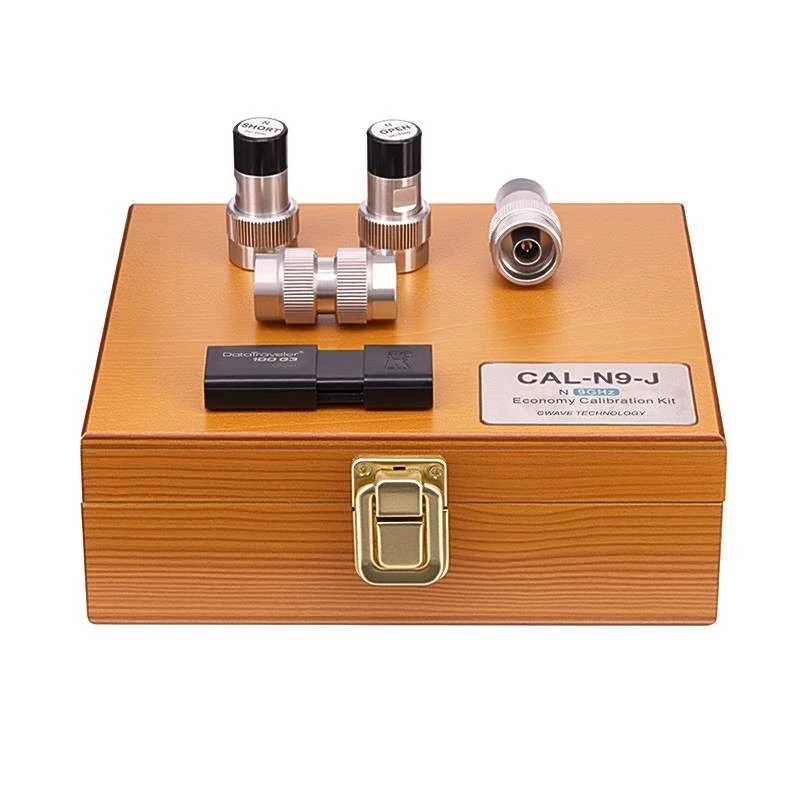

Kada se radi o održavanju električnih svojstava VNA ispitnih kabela, kalibracija je neophodna. Kalibracija pomaže u osiguravanju točnosti mjerenja napravljenih kabelima. Možete koristitiKompleti za kalibracijuza kalibraciju vašeg VNA i kabela. Ovi setovi obično sadrže skup poznatih standarda, kao što su otvoreni krugovi, kratki krugovi i krugovi opterećenja. Mjerenjem ovih standarda s VNA i kabelima, možete ispraviti sve pogreške uzrokovane električnim svojstvima kabela.

Zaključno, električna svojstva VNA ispitnih kabela, kao što su karakteristična impedancija, prigušenje, VSWR, fazna stabilnost, ključna su za točna ispitivanja i mjerenja. Kao dobavljač, razumijem važnost ovih svojstava i posvećen sam pružanju VNA ispitnih kabela visoke kvalitete koji zadovoljavaju vaše potrebe. Bilo da radite na malom projektu ili industrijskoj primjeni velikih razmjera, posjedovanje pravih VNA ispitnih kabela može napraviti veliku razliku u točnosti i pouzdanosti vaših mjerenja.

Ako ste zainteresirani za kupnju VNA ispitnih kabela ili imate pitanja o njihovim električnim svojstvima, slobodno nam se obratite. Ovdje smo da vam pomognemo pronaći najbolje kabele za vaše posebne zahtjeve. Radimo zajedno kako bismo osigurali da vaši procesi testiranja i mjerenja budu što točniji i učinkovitiji!

Reference:

• "Dizajn RF i mikrovalnog kruga za bežične aplikacije" Chrisa Bowicka
• "Teorija antene: Analiza i dizajn" Constantine A. Balanis
