Koje su razlike između monolitnih i hibridnih RF cirkulacijskih pumpi?

U području radiofrekvencijske (RF) tehnologije, cirkulacijske pumpe igraju ključnu ulogu u upravljanju protokom RF signala. Oni su pasivni nerecipročni uređaji koji omogućuju signalima da putuju u određenom smjeru oko priključaka. Dvije uobičajene vrste RF cirkulacijskih pumpi su monolitne i hibridne cirkulacijske pumpe. Kao dobavljač RF cirkulacijskih pumpi, iz prve sam ruke svjedočio jedinstvenim karakteristikama i primjenama ove dvije vrste, au ovom blogu ću se pozabaviti njihovim razlikama.

1. Strukturni dizajn

Monolitni RF cirkulatori

Monolitne RF cirkulacijske pumpe izgrađene su kao jedna, integrirana jedinica. Komponente jezgre, kao što su feritni materijal, mikrotrakasti ili trakasti krugovi i magnetske strukture, izrađene su na jednoj podlozi. Ova jednodijelna konstrukcija nudi nekoliko prednosti. Prvo, pruža visoku razinu mehaničke stabilnosti. Budući da su sve komponente dio jedne strukture, manji je rizik od neusklađenosti ili mehaničkog kvara zbog vanjskih vibracija ili udara.

Drugo, kompaktni dizajn monolitnih optočnih pumpi čini ih idealnim za primjene u kojima je prostor ograničen. Na primjer, u komunikacijskim uređajima malog oblika kao što su ručni radio ili minijaturni radarski sustavi, monolitna cirkulacijska pumpa može se lako integrirati u ograničeni raspoloživi prostor.

Hibridni RF cirkulatori

Hibridne RF cirkulacijske pumpe, s druge strane, konstruirane su kombiniranjem više diskretnih komponenti. Ove komponente mogu uključivati ​​zasebne feritne elemente, konektore i tiskane ploče. Modularna priroda hibridnih optočnih pumpi omogućuje veću fleksibilnost u dizajnu. Inženjeri mogu odabrati različite vrste feritnih materijala, konektora i konfiguracija sklopova na temelju specifičnih zahtjeva aplikacije.

Međutim, ova modularnost također dolazi s nekim nedostacima. Više komponenti treba pažljivo sastaviti, što povećava rizik od neusklađenosti. Malo odstupanje tijekom procesa sastavljanja može značajno pogoršati performanse cirkulacijske pumpe, poput povećanja unesenih gubitaka ili smanjenja izolacije.

2. Karakteristike izvedbe

Insercijski gubitak

Gubitak unesenog signala kritičan je parametar performansi za RF cirkulacijsku pumpu, budući da predstavlja količinu snage signala koja se gubi dok signal prolazi kroz kružnu pumpu. Monolitne optočne pumpe općenito imaju manji uneseni gubitak u usporedbi s hibridnim optočnim pumpama. Integrirani dizajn monolitnih cirkulacijskih pumpi smanjuje broj sučelja i diskontinuiteta na putu signala, što rezultira manjim slabljenjem signala.

U primjenama gdje je jakost signala ključna, kao što su RF odašiljači velike snage, niži uneseni gubici monolitnih cirkulacijskih pumpi mogu pomoći u održavanju integriteta odaslanog signala. Na primjer, u satelitskom komunikacijskom sustavu, monolitna cirkulacijska pumpa može osigurati da RF signal velike snage iz odašiljača dopre do antene uz minimalne gubitke.

Hibridne optočne pumpe, zbog svoje diskretne konstrukcije komponenti, mogu imati veće unesene gubitke. Sučelja između različitih komponenti mogu uzrokovati refleksije i raspršenje signala, što dovodi do dodatnog gubitka snage. Međutim, s pažljivim dizajnom i visokokvalitetnim odabirom komponenti, uneseni gubitak hibridnih cirkulacijskih pumpi može se svesti na prihvatljivu razinu za mnoge primjene.

Izolacija

Izolacija je još jedna važna metrika performansi, koja mjeri sposobnost cirkulacijske pumpe da spriječi curenje signala između nesusjednih priključaka. Monolitne optočne pumpe obično nude dobru izolaciju. Integrirana struktura pomaže u obuzdavanju magnetskih polja i smanjuje spajanje između priključaka.

U komunikacijskom sustavu, visoka izolacija je ključna za sprječavanje interferencije između različitih puteva signala. Na primjer, u sustavu primopredajnika, cirkulacijska pumpa treba izolirati odašiljač od prijemnika kako bi se izbjegle vlastite smetnje. Monolitne cirkulacijske pumpe mogu učinkovito postići ovu izolaciju, osiguravajući ispravan rad primopredajnika.

Hibridne cirkulacijske pumpe također mogu pružiti visoku izolaciju, ali zahtijevaju pažljiviji dizajn i podešavanje. Diskretne komponente moraju biti raspoređene i optimizirane kako bi se smanjila veza između priključaka. U nekim slučajevima mogu biti potrebne dodatne komponente za zaštitu ili filtriranje kako bi se poboljšala izolacijska izvedba hibridnih cirkulacijskih crpki.

Frekvencijski odziv

Monolitne optočne pumpe često imaju ograničeniji frekvencijski odziv u usporedbi s hibridnim optočnim pumpama. Integrirani dizajn monolitnih cirkulacijskih pumpi optimiziran je za određeni frekvencijski raspon tijekom procesa proizvodnje. Jednom proizvedena može biti izazov modificirati frekvencijski odziv monolitne cirkulacijske pumpe.

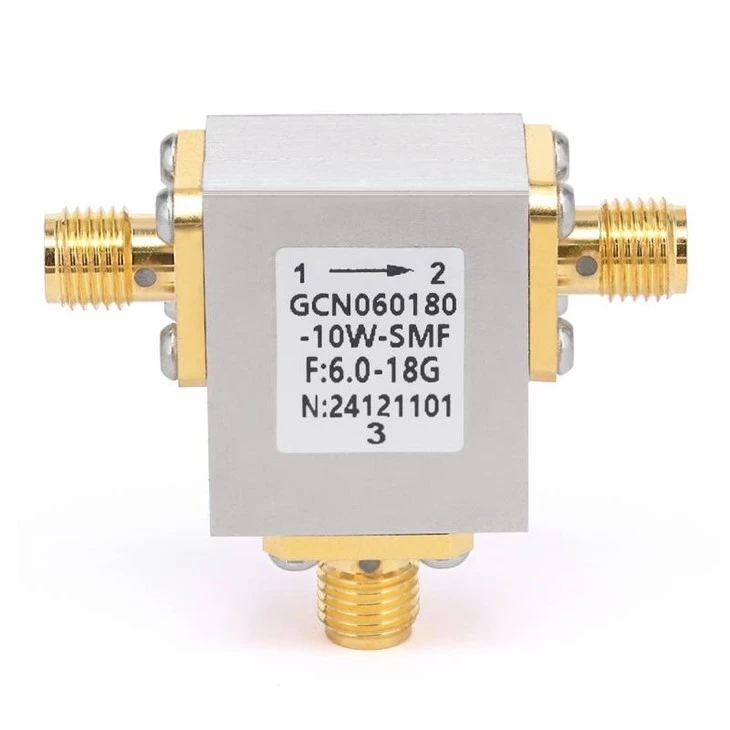

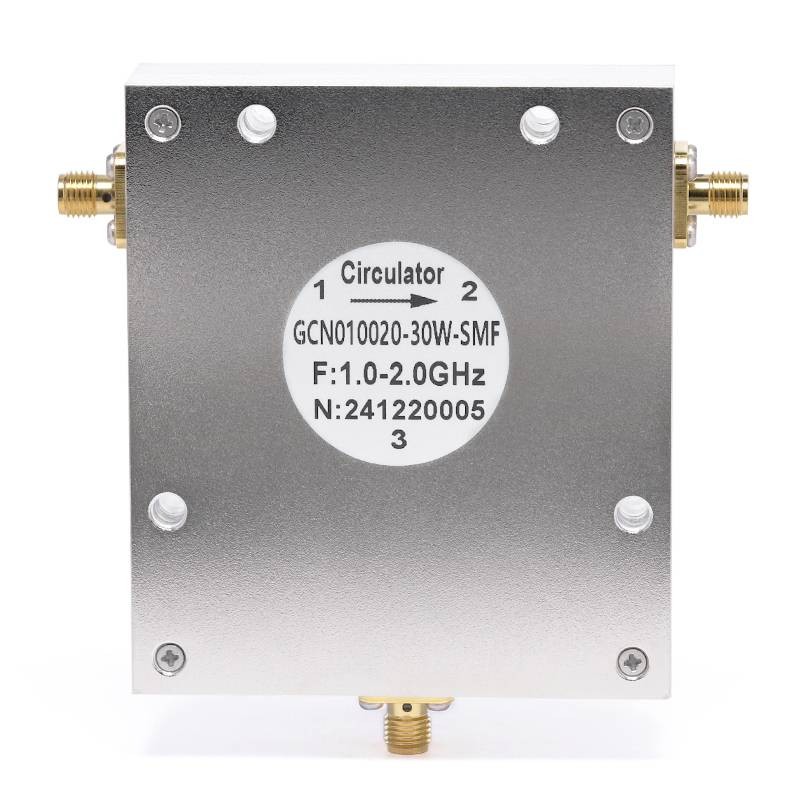

Hibridne optočne pumpe, sa svojim modularnim dizajnom, nude veću fleksibilnost u frekvencijskom odzivu. Inženjeri mogu odabrati različite feritne materijale i konfiguracije krugova kako bi postigli širi frekvencijski raspon. Na primjer, ako primjena zahtijeva da cirkulacijska pumpa radi preko širokog frekvencijskog pojasa, hibridna cirkulacijska pumpa može biti dizajnirana da ispuni ovaj zahtjev. Nudimo razne cirkulacijske pumpe s različitim frekvencijskim rasponima, kao što suRF koaksijalni cirkulatori od 26,5 GHz,RF koaksijalni cirkulatori od 40 GHz, i18GHz RF koaksijalni cirkulatori.

3. Razmatranja troškova i proizvodnje

trošak

Monolitne optočne pumpe općenito su skuplje za proizvodnju od hibridnih optočnih pumpi. Proces proizvodnje monolitnih cirkulacijskih pumpi uključuje napredne tehnike proizvodnje poluvodiča, kao što su fotolitografija i taloženje tankog filma. Ovi procesi zahtijevaju specijaliziranu opremu i čiste prostore, što povećava troškove proizvodnje.

Hibridne optočne pumpe, budući da se sastoje od diskretnih komponenti, mogu biti isplativije. Komponente se mogu nabaviti od različitih dobavljača, a proces sastavljanja je relativno jednostavan. To čini hibridne optočne pumpe privlačnijom opcijom za troškovno osjetljive aplikacije.

Složenost proizvodnje

Proizvodnja monolitnih optočnih pumpi je složen i visoko specijaliziran proces. Zahtijeva preciznu kontrolu parametara izrade kako bi se osigurala dosljedna izvedba cirkulacijskih pumpi. Svako odstupanje u procesu proizvodnje može dovesti do značajnih varijacija u radu monolitnih cirkulacijskih crpki.

Hibridne optočne pumpe, iako zahtijevaju pažljivu montažu, relativno su manje složene u proizvodnji. Diskretne komponente mogu se lako testirati i po potrebi zamijeniti tijekom procesa sastavljanja. To omogućuje veću fleksibilnost u procesu proizvodnje i može smanjiti vrijeme proizvodnje.

4. Prijave

Monolitni RF cirkulatori

Monolitne RF cirkulacijske pumpe obično se koriste u primjenama gdje su potrebne visoka učinkovitost, kompaktna veličina i pouzdanost. U vojnim i zrakoplovnim primjenama, kao što su radarski sustavi i komunikacijski sateliti, prednost se daje monolitnim cirkulatorima zbog njihovih izvrsnih performansi i visoke pouzdanosti. Kompaktna veličina monolitnih cirkulacijskih pumpi također ih čini prikladnima za korištenje u prijenosnim komunikacijskim uređajima i minijaturiziranim RF sustavima.

Hibridni RF cirkulatori

Hibridne RF cirkulacije pronalaze široku primjenu u komercijalnim komunikacijskim sustavima, kao što su mobilne bazne stanice i Wi-Fi ruteri. Troškovna učinkovitost i fleksibilnost dizajna čine ih popularnim izborom za ove primjene. Osim toga, u istraživačkim i razvojnim projektima gdje se zahtjevi za frekvencijom mogu promijeniti, hibridne optočne pumpe mogu se lako modificirati kako bi zadovoljile nove zahtjeve.

Zaključak

Ukratko, monolitne i hibridne RF cirkulacijske pumpe imaju jasne razlike u pogledu konstrukcijskog dizajna, karakteristika izvedbe, cijene i primjene. Monolitne cirkulacijske pumpe nude visoku učinkovitost, kompaktnu veličinu i visoku pouzdanost, ali imaju veću cijenu i ograničenu fleksibilnost frekvencije. Hibridne cirkulacijske pumpe, s druge strane, pružaju veću fleksibilnost dizajna, ekonomičnost i širi frekvencijski odziv na račun potencijalno nižih performansi i veće složenosti montaže.

Kao dobavljač RF cirkulacijskih pumpi, razumijemo različite potrebe naših kupaca. Bez obzira trebate li monolitnu optočnu pumpu visokih performansi za kritičnu primjenu ili ekonomičnu hibridnu optočnu pumpu za komercijalni projekt, možemo vam ponuditi pravo rješenje. Ako ste zainteresirani za naše RF cirkulacijske pumpe ili imate bilo kakve posebne zahtjeve za svoj projekt, slobodno nas kontaktirajte radi detaljne rasprave i pregovora o nabavi.
