Koje su razlike između koaksijalnih i valovodnih RF opterećenja?

Bok tamo! Kao dobavljač RF opterećenja, dobio sam hrpu pitanja o razlikama između koaksijalnih i valovodnih RF opterećenja. Pa sam mislio odvojiti trenutak da vam sve objasnim na način koji je lako razumjeti.

Prvo, razgovarajmo o tome što su RF opterećenja. Jednostavno rečeno, RF opterećenja su komponente koje se koriste u radiofrekventnim (RF) sustavima za apsorbiranje RF snage. Dizajnirani su da oponašaju impedanciju sustava na koji su spojeni, tako da mogu rasipati snagu bez izazivanja refleksije.

Koaksijalna RF opterećenja

Koaksijalni RF uređaji prilično su uobičajeni i prisutni su već dugo vremena. Kao prijenosni medij koriste koaksijalne kabele. Koaksijalni kabeli sastoje se od središnjeg vodiča, izolacijskog sloja, metalnog oklopa i vanjskog omotača.

Jedna od velikih prednosti koaksijalnih RF opterećenja je njihova fleksibilnost. Mogu se lako saviti i usmjeriti oko drugih komponenti u sustavu. To ih čini izvrsnim za aplikacije u kojima je prostor ograničen ili u kojima morate brzo mijenjati izgled. Na primjer, u postavljanju ispitnog stola, možete jednostavno premjestiti i premjestiti koaksijalna RF opterećenja prema potrebi.

Još jedan plus je njihov široki frekvencijski raspon. Koaksijalni RF uređaji mogu raditi na širokom spektru frekvencija, od nekoliko megaherca do nekoliko gigaherca. Ova svestranost ih čini prikladnima za različite primjene, uključujući telekomunikacije, radarske sustave i bežične mreže.

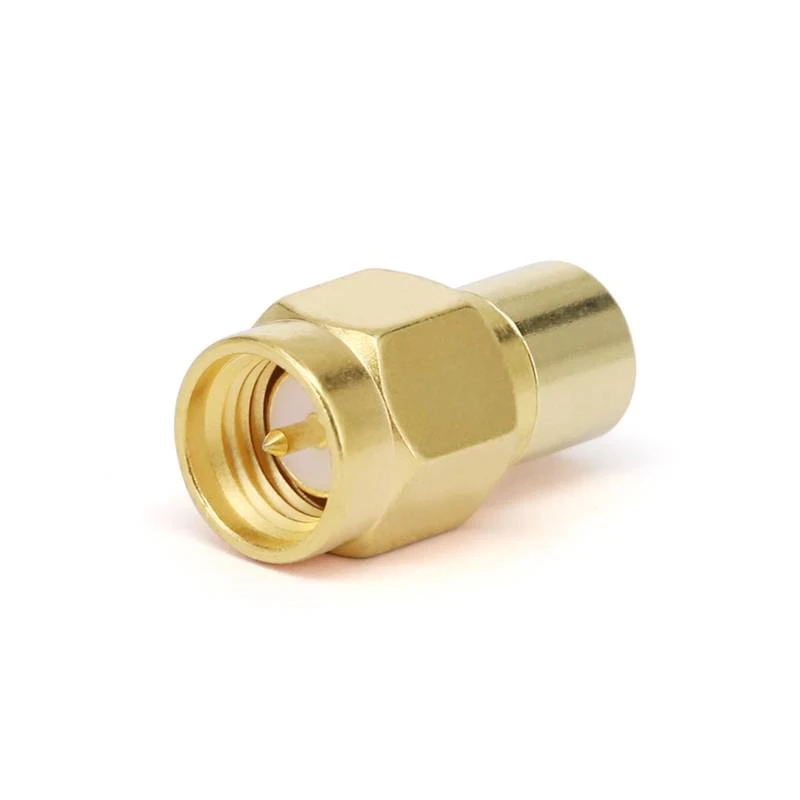

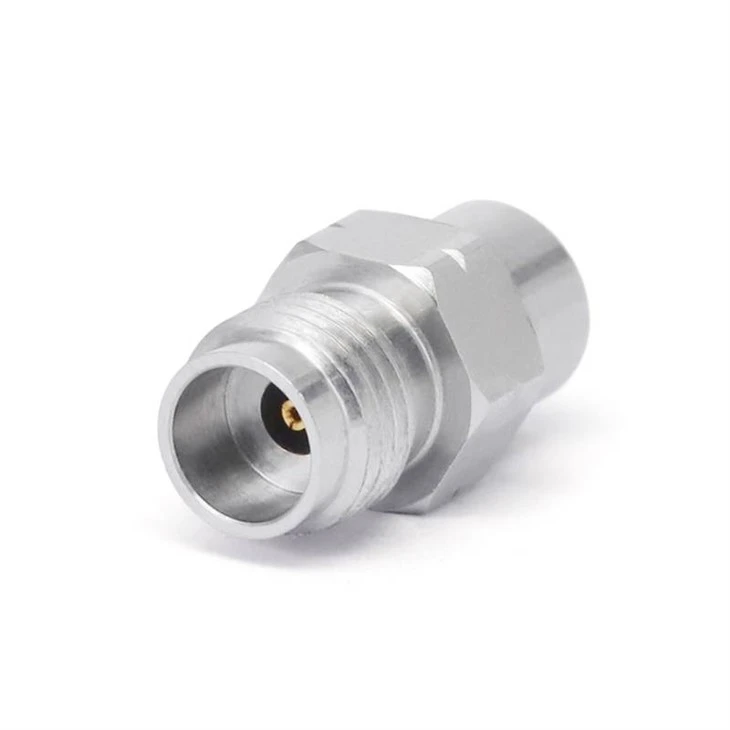

Što se tiče tipova, dostupne su različite opcije konektora za koaksijalna RF opterećenja. Neki popularni uključuju 2,92 mm, 2,4 mm i SMA konektore. The2,92 mm RF opterećenjapoznati su po svojim visokofrekventnim performansama, sposobnima za rukovanje frekvencijama do 40 GHz. The2,4 mm RF opterećenjamože ići čak i više, s frekvencijskim rasponom koji može dosegnuti do 50 GHz. iSMA RF opterećenjačešće se koriste u aplikacijama niže frekvencije, obično do 18 GHz.

Međutim, koaksijalna RF opterećenja također imaju neka ograničenja. Oni imaju relativno niži kapacitet rukovanja snagom u usporedbi s valovodnim RF opterećenjima. To znači da ako trebate raspršiti veliku količinu RF snage, koaksijalna RF opterećenja možda nisu najbolji izbor. Također, kako se frekvencija povećava, gubici u koaksijalnim kabelima mogu postati značajniji, što može utjecati na ukupne performanse opterećenja.

RF opterećenja valovoda

Valovodna RF opterećenja, s druge strane, koriste valovode kao prijenosni medij. Valovodi su šuplje metalne cijevi koje vode elektromagnetske valove. Obično se izrađuju od materijala poput mesinga, bakra ili aluminija.

Jedna od glavnih prednosti valovodnih RF opterećenja je njihova velika snaga - sposobnost rukovanja. Valovodi mogu podnijeti puno veće količine RF snage u usporedbi s koaksijalnim kabelima. To ih čini idealnim za aplikacije velike snage, kao što su radarski sustavi velike snage i akceleratori čestica.

RF opterećenja valovoda također imaju manje gubitke na visokim frekvencijama. Budući da su elektromagnetski valovi ograničeni unutar šupljeg valovoda, manji je gubitak zračenja i manja je interakcija s okolnim okolišem. To rezultira boljom izvedbom na visokim frekvencijama u usporedbi s koaksijalnim RF opterećenjima.

Ali valovodna RF opterećenja nisu bez svojih nedostataka. Manje su fleksibilni od koaksijalnih RF opterećenja. Valovodi su krute strukture i teško ih je saviti ili usmjeriti oko drugih komponenti. To može učiniti instalaciju i integraciju valovodnih RF opterećenja većim izazovom, posebno u skučenim prostorima.

Još jedno ograničenje je njihov uzak frekvencijski raspon. Valovodi su dizajnirani za rad unutar određenog frekvencijskog pojasa, a izvan tog pojasa njihova izvedba može značajno degradirati. To znači da trebate pažljivo odabrati odgovarajuću veličinu i vrstu valovoda za svoje specifične frekvencijske zahtjeve.

Tablica usporedbe

Sažmimo razlike između koaksijalnih i valovodnih RF opterećenja u tablici:

Prijave

Izbor između koaksijalnih i valovodnih RF opterećenja uvelike ovisi o specifičnoj primjeni. Za aplikacije u kojima su fleksibilnost i široki frekvencijski raspon važni, kao što su laboratorijska ispitivanja i bežični sustavi malih razmjera, koaksijalna RF opterećenja često su preferirani izbor.

S druge strane, za aplikacije velike snage i visoke frekvencije, poput radarskih sustava velikih razmjera i satelitskih komunikacija, prikladnija su valovodna RF opterećenja.

Koju odabrati?

Kada odlučujete koju ćete vrstu RF opterećenja koristiti, morate uzeti u obzir svoje specifične zahtjeve. Razmislite o količini energije koju trebate raspršiti, frekvencijskom rasponu vašeg sustava, raspoloživom prostoru i proračunu.

Ako radite na projektu s ograničenim zahtjevima za napajanje i potrebom za fleksibilnošću, koaksijalna RF opterećenja izvrsna su opcija. Možete birati između raznih vrsta konektora i frekvencijskih raspona kako biste zadovoljili svoje potrebe. Provjerite naše2,92 mm RF opterećenja,2,4 mm RF opterećenja, iSMA RF opterećenjaza različite mogućnosti frekvencije.

Ako imate posla s primjenama velike snage i visoke frekvencije, valovodna RF opterećenja mogu biti pravi izbor. Ali budite spremni na izazove instalacije i potrebu pažljivog odabira prave veličine valovoda.

Kontaktirajte nas za svoje potrebe za RF opterećenjem

Shvaćamo da odabir pravog RF opterećenja može biti škakljiva odluka. Zato je naš tim stručnjaka tu da vam pomogne. Bilo da još uvijek niste sigurni koja je vrsta RF opterećenja najbolja za vaš projekt ili imate specifičnih tehničkih pitanja, udaljeni smo samo jednu poruku. Možemo vam pružiti detaljne informacije o proizvodu, tehničku podršku, pa čak i prilagođena rješenja ako je potrebno. Stoga, nemojte se ustručavati kontaktirati nas za sve vaše potrebe za nabavom RF opterećenja. Radimo zajedno kako bismo pronašli savršeno rješenje za RF opterećenje za vašu primjenu.

Reference

• "Mikrovalno inženjerstvo" Davida M. Pozara
• "Dizajn RF i mikrovalnog kruga za bežične aplikacije" Chrisa Bowicka
