Koji su analogni RF prigušivači?

Yo! Kao dobavljač RF prigušivača, već dugo vremena sam bio duboko u svijetu analognih RF atenuatora. Dakle, mislio sam da ću s vama podijeliti o čemu se radi o tim sjajnim uređajima.

Prvo, razdvojimo ono što se zalaže za "RF". RF je kratak za radiofrekvenciju. To je raspon elektromagnetskih frekvencija koje se koriste za radio komunikaciju, od oko 3 kHz do 300 GHz. Sada je prigušivač uređaj koji smanjuje snagu signala. Dakle, analogni RF atenuator je komponenta koja smanjuje snagu radio -frekvencijskog signala.

Zašto biste to željeli učiniti? Pa, postoji gomila razloga. Jedna od najčešćih je zaštita osjetljive opreme. Na primjer, ako imate prijemnik koji ne može podnijeti visoke signale snage, prigušivač se može koristiti za spuštanje signala na razinu koju prijemnik može sigurno obraditi.

Drugi je razlog za testiranje i mjerenje signala. Kada testirate signal, možda biste htjeli prilagoditi razinu snage da biste vidjeli kako vaša oprema reagira s različitim snagama. Analogni RF atenuator daje vam mogućnost da učinite upravo to.

Razgovarajmo o tome kako te stvari funkcioniraju. Analogni RF prigušivači obično koriste otporne elemente za rasipanje snage signala. Postoje različite vrste otpornih prigušivača, poput PI - tipa i t -tipa.

PI - TIP ACTENUATOR dobiva ime po svom obliku, koji pomalo liči na grčko slovo pi (π). Ima tri otpornika raspoređena u određenoj konfiguraciji. Ova vrsta prigušivača izvrsna je za aplikacije u kojima vam je potreban visok stupanj prigušivanja i dobrog podudaranja impedancije.

S druge strane, prigušivač t - tipa ima oblik koji podsjeća na slovo T. Sastoji se od dva otpornika serije i jednog otpornika. T - Tip prigušivači često se koriste kada vam je potreban jednostavan i trošak - učinkovit način za smanjenje snage signala.

Sada, ulazimo u različite vrste analognih RF prigušivača koji su vani. Postoje fiksni prigušivači i varijabilni prigušivači.

Fiksni prigušivači imaju postavljenu vrijednost prigušivanja. Jednom kada odaberete fiksni prigušivač s određenom DB (decibel) vrijednošću, to je količina smanjenja signalne snage koju ćete dobiti. Oni su super pri ruci kada točno znate koliko prigušenja trebate za vašu prijavu. Na primjer, ako gradite određeni RF sustav u kojem se čvrstoća signala treba smanjiti za preciznu količinu, fiksni prigušivač je put koji treba ići.

Promjenjivi prigušivači, kao što ime sugerira, omogućuju vam prilagođavanje količine prigušenja. To je zaista korisno u situacijama kada snaga signala može varirati ili kada trebate fino - prilagoditi snagu signala tijekom testiranja. Obično možete prilagoditi varijabilne prigušivače bilo ručno ili elektronički.

Kada su u pitanju konektori, postoji nekoliko popularnih opcija za analogne RF prigušivače. Jedan od najčešćih je SMA priključak.SMA prigušivačiširoko se koriste jer su male, lagane i mogu podnijeti frekvencije do oko 18 GHz. Često se nalaze u bežičnim komunikacijskim sustavima, testnoj opremi i aplikacijama za satelitsku komunikaciju.

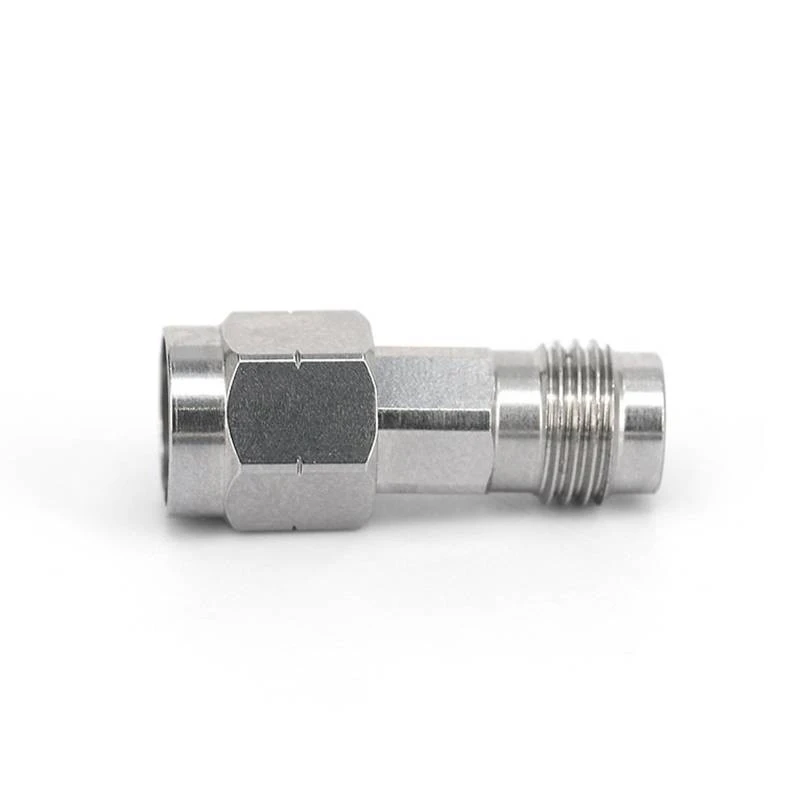

Druga vrsta priključka je 2,4 mm priključak.2,4 mm prigušivačidizajnirani su za visoko -frekvencijske aplikacije, sposobne za rukovanje frekvencijama do 50 GHz. Obično se koriste u mikrovalnoj i milimetri - valnim sustavima, gdje su preciznost i visoke frekvencijske performanse presudne.

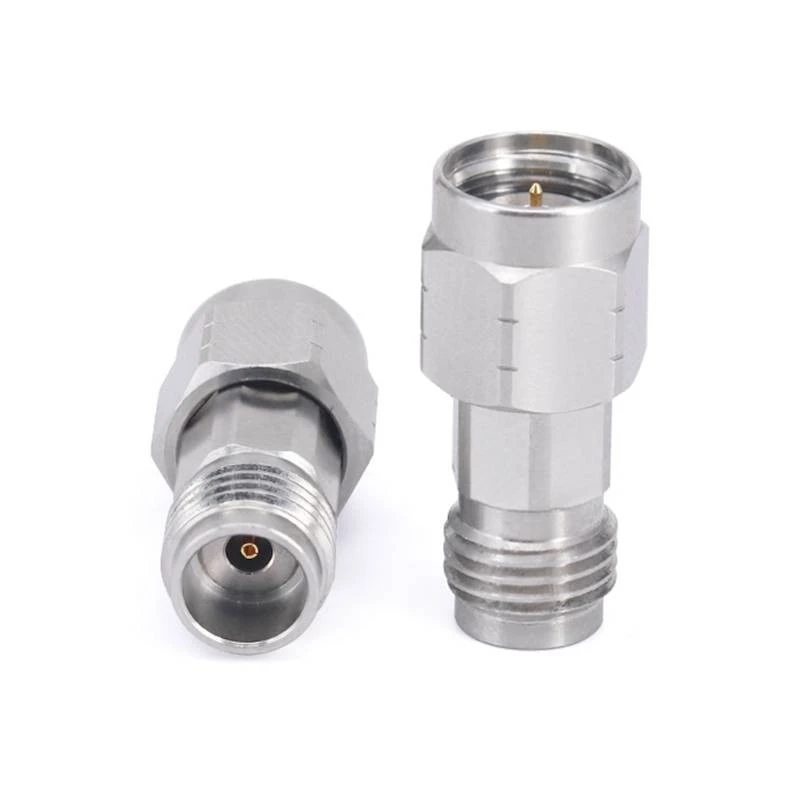

Zatim tu je priključak od 1,85 mm.1,85 mm prigušivačisu još više - kraj, s mogućnošću rukovanja frekvencijama do 67 GHz. Obično se koriste u vrlo naprednim RF sustavima, poput onih u istraživačkim laboratorijama i komunikacijskih mreža visokih performansi.

Sada, kada odabirete analogni RF prigušivač, trebate imati na umu nekoliko stvari. Prvo je frekvencijski raspon. Morate biti sigurni da prigušivač može podnijeti frekvencije vašeg signala. Ako pokušate upotrijebiti prigušivač izvan određenog raspona frekvencije, možda ćete dobiti netočno prigušenje ili čak oštetiti uređaj.

Slijedi vrijednost prigušivanja. Kao što sam već spomenuo, morate znati koliko vam je smanjenje snage signala. Bilo da se radi o fiksnom ili promjenjivom prigušivaču, provjerite je li osigurao pravu količinu prigušenja za vašu prijavu.

Kapacitet upravljanja napajanjem je također važan. Morate osigurati da prigušivač može podnijeti snagu vašeg signala bez pregrijavanja ili oštećenja. Ako je snaga signala previsoka za prigušivač, to bi moglo dovesti do loših performansi ili čak neuspjeha.

Podudaranje impedancije još je jedan ključni faktor. U RF sustavima podudaranje impedancije ključno je za učinkovit prijenos signala. Morate biti sigurni da impedancija prigušivača odgovara impedanciji ostatka vašeg sustava. U suprotnom, možete dobiti odraz signala, što može uzrokovati smetnje i smanjiti ukupne performanse vašeg sustava.

Kao dobavljač RF prigušivača, iz prve sam ruke vidio koliko su ti uređaji važni u širokom rasponu aplikacija. Bez obzira jeste li u telekomunikacijskoj industriji, radite na istraživačkom projektu ili samo gradite mali RF sustav kod kuće, imati pravi analogni RF prigušivač može učiniti sve.

Ako ste na tržištu za analogne RF prigušivače, volio bih vam pomoći da pronađete savršeno rješenje za vaše potrebe. Imamo širok raspon prigušivača s različitim konektorima, prigušenim vrijednostima i rasponima frekvencije. Samo se obratite nama i možemo započeti razgovor o vašim zahtjevima. Bilo da vam treba jedan prigušivač za jednokratni projekt ili veliku količinu za proizvodnju, pokrili smo vas.

Zaključno, analogni RF atenuatori su bitne komponente u svijetu radio -frekvencijske tehnologije. Nude jednostavan, ali učinkovit način za kontrolu snage signala, zaštitu opreme i provođenje preciznog testiranja. S pravim znanjem i pravim dobavljačem, možete pronaći savršen prigušivač za svoju specifičnu aplikaciju. Dakle, ne ustručavajte se kontaktirati ako imate bilo kakvih pitanja ili ako ste spremni započeti kupnju.

Reference

• Microwave Engineering, David M. Pozar
• Dizajn RF kruga, Chris Bowick
