Kako osigurati stabilnost RF pojačala?

Yo, kolege RF entuzijasti! Kao dobavljač RF pojačala, iz prve sam ruke vidio koliko je ključno da ti loši dečki budu stabilni. U ovom ću blogu podijeliti nekoliko savjeta kako osigurati stabilnost RF pojačala.

Počnimo s osnovama. Koja je stabilnost u RF pojačalu? Pa, jednostavnim smislom, stabilno pojačalo je ono koje ne oscilira ili ne idu u uobičajenim radnim uvjetima. Oscilacije mogu zabrljati signal, uzrokovati smetnje, pa čak i oštetiti samo pojačalo. Dakle, to definitivno želimo izbjeći.

1. Ispravan odabir komponenti

Prvi korak u osiguravanju stabilnosti pojačala je odabir pravih komponenti. To uključuje tranzistore, otpornike, kondenzatore i induktore. Svaka komponenta igra vitalnu ulogu u performansama pojačala, a korištenje niske kvalitete ili neusklađenih dijelova može dovesti do nestabilnosti.

Za tranzistore moramo pogledati parametre poput pojačanja, figure buke i rukovanja napajanjem. Tranzistor s previsokim dobitkom može učiniti pojačalo sklonom oscilacijama. S druge strane, tranzistor s malim dobitkom možda neće osigurati dovoljno pojačanja. Također moramo razmotriti frekvencijski raspon tranzistora. Treba biti prikladan za radnu frekvenciju našeg pojačala.

Otpornici, kondenzatori i induktori koriste se za pristranost, spajanje i podudaranje. Na primjer, otpornici približavanja postavljaju DC radnu točku tranzistora. Ako ti otpornici nisu pravilno odabrani, tranzistor možda neće raditi u željenom području, što dovodi do nestabilnosti. Kondenzatori i induktori koriste se za podudaranje impedancije. Dobra podudaranje impedancije između pojačala i opterećenja pomaže u učinkovitoj prijenosu snage i smanjuje šanse za refleksije, što može uzrokovati oscilacije.

2. Usklađivanje ulaza i izlaza

Usklađivanje impedancije super je važno za stabilnost pojačala. Kada se ulazne i izlazne impedancije pojačala podudaraju s izvorima i opterećenjem impedancije, možemo umanjiti odraz. Razmišljanja mogu uzrokovati stajaće valove u pojačalu, što može dovesti do oscilacija.

Možemo koristiti razne tehnike za podudaranje impedancije, poput upotrebe odgovarajućih mreža. Te se mreže mogu sastojati od kondenzatora i induktora. Na primjer, jednostavna L - mreža može se upotrijebiti za podudaranje impedancije opterećenja s izlaznom impedancijom pojačala. Postoje i složenije odgovarajuće mreže poput PI - Network i T - Network, koje mogu pružiti bolje podudaranje u širem rasponu frekvencije.

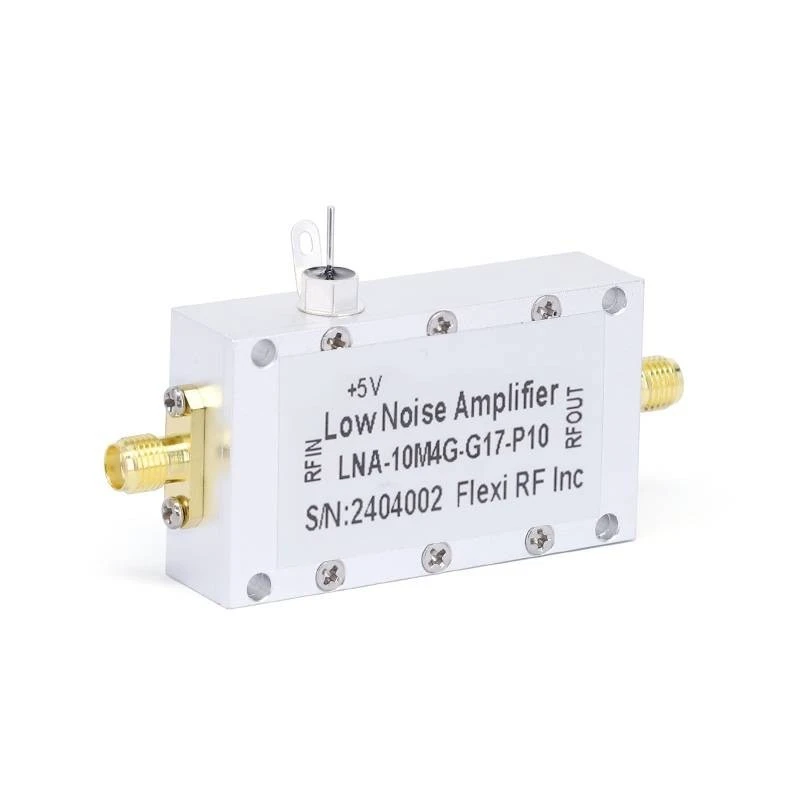

U našoj tvrtki nudimo niz RF pojačala s izvrsnim ulaznim i izlaznim podudaranjem. Provjerite naše220 GHz niska buka pojačala,,90GHz niska pojačala buke, iPojačala s niskom bukom od 18GHz. Ova pojačala dizajnirana su s odgovarajućim odgovarajućim mrežama kako bi se osigurala stabilan rad.

3. pristrajući krugovi

Pristranost je još jedan ključni faktor u stabilnosti pojačala. Krug za pristranost postavlja DC radnu točku tranzistora. Stabilan krug pristranosti osigurava da tranzistor djeluje u linearnom području, gdje može pružiti dosljedno pojačavanje.

Postoje različite vrste sklopova pristranosti, poput fiksne - pristranosti, samo -pristranosti i pristranosti napona - razdjelnika. Pristranost napona - razdjelnik jedan je od najčešće korištenih sklopova pristranosti jer pruža dobru stabilnost u širokom rasponu radnih uvjeta. Koristi dva otpornika za podjelu napona napajanja i postavlja osnovni napon tranzistora.

Prilikom dizajniranja kruga za pristranost, moramo razmotriti čimbenike poput promjena temperature. Tranzistori su osjetljivi na temperaturu, a njihove se karakteristike mogu mijenjati s temperaturom. Dobar krug za pristranost trebao bi biti u mogućnosti nadoknaditi ove temperaturne promjene i održati stabilnu radnu točku.

4. PCB izgled

Izgled ploče ispisanih krugova (PCB) može imati veliki utjecaj na stabilnost pojačala. Loše dizajnirani izgled PCB -a može uvesti neželjene parazitske kapacitete i induktivnosti, što može uzrokovati oscilacije.

Moramo obratiti pažnju na sljedeće točke prilikom dizajniranja PCB izgleda:

• Postavljanje komponenti: Postavite komponente blizu kako biste umanjili duljinu tragova međusobnog povezivanja. Dugi tragovi mogu djelovati kao antene i zračiti elektromagnetsku energiju, što može uzrokovati smetnje i nestabilnost.
• Uzemljenje: Odgovarajuća shema uzemljenja je neophodna. Trebali bismo upotrijebiti jednu točku tla ili konfiguraciju zvjezdanih zemalja kako bismo izbjegli petlje na uzemljenju. Petlje zemlje mogu uvesti buku i uzrokovati nestabilnost u pojačalu.
• Odvajanje napajanja: Koristite kondenzatore za razdvajanje u blizini igle za napajanje komponenti. Ovi kondenzatori pomažu u filtriranju visoke frekvencijske buke od napajanja i spriječiti da utječe na performanse pojačala.

5. Povratne informacije

Povratne informacije mogu se koristiti za poboljšanje stabilnosti pojačala. Postoje dvije vrste povratnih informacija: pozitivne povratne informacije i negativne povratne informacije. Pozitivne povratne informacije mogu povećati dobitak pojačala, ali može i pojačalo učiniti nestabilnim. S druge strane, negativne povratne informacije mogu smanjiti dobitak, ali poboljšati stabilnost, linearnost i propusnost pojačala.

Možemo koristiti negativne povratne informacije za kontrolu pojačanja pojačala i smanjiti učinke varijacija parametara. Na primjer, možemo upotrijebiti otpornik u povratnom putu za postavljanje pojačanja pojačala. Podešavanjem vrijednosti ovog otpornika, možemo kontrolirati količinu negativnih povratnih informacija, a time i dobitak pojačala.

6. Termičko upravljanje

Toplina može imati značajan utjecaj na stabilnost pojačala. Kako se temperatura pojačala povećava, karakteristike komponenti mogu se promijeniti, što može dovesti do nestabilnosti.

Moramo osigurati pravilno toplinsko upravljanje pojačalom. To se može učiniti pomoću hladnjaka, ventilatora ili drugih uređaja za hlađenje. Broantski sudoper koriste se za rasipanje topline koju generiraju komponente. Povećaju površinu komponente, omogućujući joj da efikasnije prebaci toplinu u okolno okruženje. Ventilatori se mogu koristiti za povećanje protoka zraka preko hladnjaka, dodatno poboljšavajući učinkovitost hlađenja.

7. Ispitivanje i nadzor

Jednom kada je pojačalo dizajnirano i izgrađeno, moramo testirati i nadzirati njegove performanse. Možemo koristiti raznu testnu opremu, kao što su spektar analizatora, mrežni analizatori i osciloskopi za mjerenje pojačanja pojačanja, frekvencijskog odziva i stabilnosti.

Tijekom postupka ispitivanja možemo potražiti znakove nestabilnosti, poput oscilacija ili nenormalnih frekvencijskih odgovora. Ako otkrijemo bilo kakve probleme, možemo prilagoditi dizajn ili komponente pojačala kako bismo poboljšali njegovu stabilnost.

Također moramo pratiti performanse pojačala tijekom vremena. Okolišni čimbenici poput temperature i vlage mogu se promijeniti, a te promjene mogu utjecati na stabilnost pojačala. Praćenjem performansi pojačala možemo rano otkriti sve promjene i poduzeti korektivne radnje.

Zaključno, osiguravanje stabilnosti RF pojačala zahtijeva kombinaciju odgovarajućeg odabira komponenti, podudaranja impedancije, pristranosti, izgleda PCB -a, povratnih informacija, termičkog upravljanja i ispitivanja. U našoj tvrtki uzimamo u obzir sve te faktore prilikom dizajniranja i izrade naših RF pojačala. Zalažemo se za pružanje visokih kvalitetnih, stabilnih RF pojačala našim kupcima.

Ako ste zainteresirani za kupnju RF pojačala ili imate bilo kakvih pitanja o stabilnosti pojačala, ne ustručavajte se obratiti nam se. Tu smo da vam pomognemo da pronađete najbolje rješenje za svoje potrebe.

Reference

• Gonzalez, Guillermo. Pojačala za mikrovalne tranzistora: analiza i dizajn. Prentice Hall, 1997.
• Pozar, David M. Microwave Engineering. Wiley, 2011.
