Kako smanjiti uneseni gubitak VNA ispitnih kabela?

U području RF i mikrovalnog testiranja, vektorski mrežni analizatori (VNA) igraju ključnu ulogu. VNA ispitni kabeli bitne su komponente u ovim postavkama testiranja jer povezuju VNA s uređajem koji se testira (DUT). Međutim, jedan uobičajeni izazov s kojim se susreću inženjeri i tehničari je uneseni gubitak ovih kabela. Gubitak umetanja može značajno utjecati na točnost rezultata ispitivanja, što dovodi do netočnih mjerenja i potencijalno pogrešnih zaključaka. Kao dobavljač VNA ispitnih kabela, razumijemo važnost smanjenja unesenih gubitaka, au ovom blogu ćemo istražiti nekoliko učinkovitih strategija za postizanje ovog cilja.

Razumijevanje unesenog gubitka

Prije nego što se zadubimo u metode smanjenja unesenog gubitka, ključno je razumjeti što je to. Gubitak umetanja je smanjenje snage signala koje se događa kada se uređaj, poput kabela, umetne u prijenosnu liniju. U kontekstu VNA ispitnih kabela, to je prvenstveno uzrokovano dvama faktorima: gubitkom vodiča i gubitkom dielektrika.

Gubitak vodiča je zbog otpora vodiča kabela. Dok signal putuje kroz vodiče, dio električne energije se pretvara u toplinu, što dovodi do gubitka snage signala. Dielektrični gubici, s druge strane, nastaju zbog električnih svojstava izolacijskog materijala kabela. Kada se izmjenično električno polje primijeni na dielektrik, dio energije se rasprši kao toplina, što dovodi do daljnjeg gubitka signala.

Odabir pravog kabela

Jedan od najosnovnijih koraka u smanjenju unesenih gubitaka je odabir pravog kabela za aplikaciju. Različite vrste kabela imaju različite karakteristike, a odabir odgovarajućeg može značajno utjecati na performanse unesenih gubitaka.

• Vrsta kabela: Koaksijalni kabeli su najčešće korišteni tip VNA ispitnih kabela. Dolaze u različitim oblicima, kao što su polukruti, savitljivi i polusavitljivi. Polukruti kabeli općenito imaju niže unesene gubitke u usporedbi s fleksibilnim kabelima jer imaju stabilniju fizičku strukturu, što smanjuje curenje signala i slabljenje. Međutim, manje su fleksibilni i teže ih je postaviti. Fleksibilnim kabelima, s druge strane, lakše je rukovati, ali mogu imati malo veće unesene gubitke. Kada primjena zahtijeva visoku fleksibilnost, polufleksibilni kabeli mogu biti dobar kompromis, nudeći ravnotežu između fleksibilnosti i niskog unesenog gubitka.
• Veličina kabela: Veličina kabela također utječe na uneseni gubitak. Kabeli većeg promjera obično imaju niže unesene gubitke jer imaju manji otpor u vodičima i manje dielektrične gubitke. Na primjer, koaksijalni kabel od 7/8 inča općenito će imati manje unesene gubitke od kabela od 1/2 inča na istoj frekvenciji. Međutim, veći kabeli su također teži i skuplji, pa je potrebno pronaći ravnotežu između performansi i praktičnosti.
• Materijal kabela: Materijali korišteni u konstrukciji kabela mogu imati značajan utjecaj na uneseni gubitak. Vodiči visoke kvalitete, poput bakra ili posrebrenog bakra, imaju niži otpor i stoga manji gubitak vodiča. Slično, korištenje dielektričnog materijala s malim gubicima, kao što je PTFE (politetrafluoretilen), može smanjiti dielektrične gubitke. Prilikom odabira kabela važno je uzeti u obzir kvalitetu materijala korištenih u njegovoj izradi. Možete pronaći širok asortiman visokokvalitetnihVNA ispitni kabelina našoj web stranici, koji su dizajnirani s najboljim materijalima kako bi se uneseni gubitak sveo na najmanju moguću mjeru.

Ispravna instalacija kabela

Čak i ako odaberete pravi kabel, nepravilna instalacija još uvijek može dovesti do povećanog unesenog gubitka. Evo nekoliko ključnih točaka koje morate imati na umu tijekom instalacije kabela:

• Izbjegavajte oštre zavoje: Prenaglo savijanje kabela može uzrokovati deformaciju unutarnje strukture kabela, što dovodi do povećanog gubitka signala. Minimalni radijus savijanja kabela određuje proizvođač i važno je pridržavati se ove specifikacije tijekom instalacije. Na primjer, ako je minimalni radijus savijanja kabela naveden kao 10 puta veći promjer kabela, kabel ne bi trebao biti savijen s radijusom manjim od ove vrijednosti.
• Sigurne veze: Labavi ili loše spojeni kabelski konektori mogu dovesti do dodatnog gubitka. Važno je osigurati da su konektori pravilno zategnuti i da na površinama konektora nema prljavštine ili krhotina. Prije spajanja, očistite igle i utičnice konektora prikladnim sredstvom za čišćenje kako biste uklonili sva onečišćenja.
• Smanjite duljinu kabela: Što je duži kabel, to je veći uneseni gubitak. Stoga je preporučljivo koristiti najkraći mogući kabel za aplikaciju. Međutim, provjerite je li kabel dovoljno dugačak da dosegne DUT bez pretjeranog rastezanja ili savijanja.

Održavanje kabela

Redovito održavanje kabela ključno je za držanje unesenih gubitaka na minimumu. S vremenom se kabeli mogu oštetiti zbog čimbenika okoline, mehaničkog naprezanja ili normalnog trošenja. Evo nekoliko savjeta za održavanje:

• Redovito pregledavajte: Povremeno provjerite ima li na kabelima znakova oštećenja, poput posjekotina, ogrebotina ili savijanja. Ako se pronađe bilo kakvo oštećenje, kabel treba odmah zamijeniti kako bi se spriječilo daljnje pogoršanje performansi.
• Pravilno skladištiti: Kad se ne koriste, kabele treba pravilno skladištiti kako bi se spriječilo oštećenje. Uredno namotajte kabele i pohranite ih na suhom, čistom mjestu. Izbjegavajte pohranjivanje kabela u područjima gdje bi mogli biti izloženi ekstremnim temperaturama, vlazi ili kemikalijama.

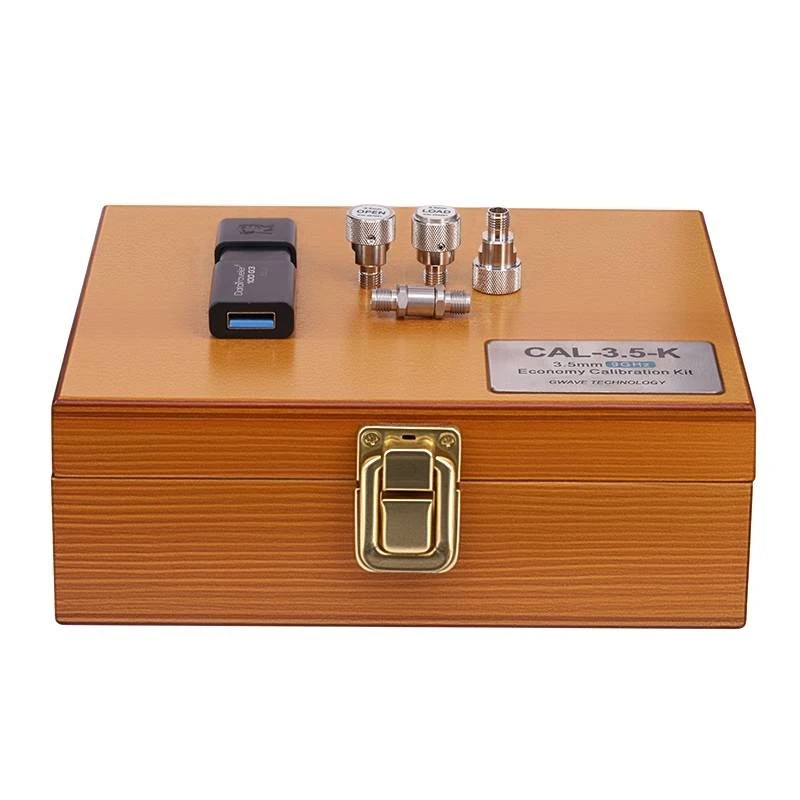

• Redovito kalibrirajte: Kalibracija je važan dio održavanja kabela. Korištenje aKompleti za kalibracijumože pomoći u kompenzaciji svih promjena u karakteristikama kabela tijekom vremena. Redovita kalibracija osigurava da su rezultati ispitivanja točni i da je uneseni gubitak unutar prihvatljivih granica.

Temperatura i okoliš

Temperatura i uvjeti okoline također mogu utjecati na uneseni gubitak VNA ispitnih kabela.

• Temperatura: Kako se temperatura povećava, otpor vodiča kabela također raste, što dovodi do većeg gubitka vodiča i stoga većeg unesenog gubitka. U okruženjima s visokim temperaturama važno je koristiti kabele koji su dizajnirani da izdrže te uvjete. Neki kabeli su posebno projektirani da imaju niske temperaturne koeficijente otpora, što znači da se njihov uneseni gubitak manje mijenja s temperaturnim varijacijama.
• Vlažnost i vlaga: Vlaga može prodrijeti kroz izolaciju kabela i uzrokovati proboj dielektrika, što dovodi do povećanog unesenog gubitka. U vlažnim okruženjima važno je koristiti kabele s odgovarajućom izolacijom otpornom na vlagu. Osim toga, provjerite jesu li priključci kabela pravilno zabrtvljeni kako bi se spriječio prodor vlage.

Korištenje pojačala i ekvilizatora

U nekim slučajevima, unatoč poduzimanju svih gore navedenih mjera, uneseni gubitak i dalje može biti prevelik za primjenu. U takvim situacijama korištenje pojačala ili ekvilajzera može biti održivo rješenje.

• Pojačala: Pojačala se mogu koristiti za pojačavanje jačine signala i kompenzaciju unesenog gubitka. Međutim, važno je odabrati pojačalo s odgovarajućim pojačanjem i propusnošću za aplikaciju. Osim toga, pojačala mogu stvarati šum, pa je potrebno uzeti u obzir vrijednost buke pojačala pri odabiru.
• Ekvilajzeri: Ekvilajzeri su uređaji koji se mogu koristiti za ispravljanje unesenog gubitka kabela ovisnog o frekvenciji. Djeluju tako da pojačavaju frekvencije koje imaju veći uneseni gubitak, čime se izravnava frekvencijski odziv kabela. Ekvilajzeri mogu biti osobito korisni u primjenama gdje je potrebno testirati širok raspon frekvencija.

Zaključak

Smanjenje unesenog gubitka VNA ispitnih kabela ključno je za precizno RF i mikrovalno ispitivanje. Odabirom pravog kabela, pravilnom instalacijom, redovitim održavanjem i uzimanjem u obzir čimbenika okoline, možete značajno minimizirati unesene gubitke. U nekim slučajevima može biti potrebna i uporaba pojačala ili ekvilizatora. Kao dobavljač VNA ispitnih kabela, predani smo pružanju visokokvalitetnih kabela i rješenja koja će vam pomoći da postignete najbolje rezultate ispitivanja. Ako imate bilo kakvih pitanja ili trebate pomoć pri odabiru pravih kabela za svoju primjenu, slobodno nas kontaktirajte radi nabave i daljnjih rasprava.

Reference

• "RF i mikrovalno inženjerstvo" Pozar, David M.
• "Priručnik za koaksijalni kabel" od Whitea, JF
