Koji su ključni parametri performansi RF pojačala?

RF pojačala su ključne komponente u širokom rasponu bežičnih komunikacijskih sustava, radarskih sustava i drugih RF aplikacija. Kao dobavljač RF pojačala, razumijevanje ključnih parametara performansi RF pojačala ključno je za pružanje visokokvalitetnih proizvoda i zadovoljavanje različitih potreba naših kupaca. U ovom ćemo blogu istražiti glavne parametre performansi koji definiraju karakteristike i mogućnosti RF pojačala.

Dobiti

Dobitak je možda najosnovniji parametar RF pojačala. Predstavlja omjer izlazne snage i ulazne snage pojačala. Dobitak se obično izražava u decibelima (DB). Veći dobitak znači da pojačalo može učinkovitije povećati snagu ulaznog signala. For example, if an amplifier has a gain of 20 dB, it means that the output power is 100 times greater than the input power (since (G(dB)=10\log_{10}(P_{out}/P_{in})), and when (G = 20) dB, (P_{out}/P_{in}=10^{20/10}=100)).

Dobitak RF pojačala nije konstantan u svim frekvencijama. Obično ima odgovor ovisan o frekvenciji, koji je opisan krivuljom frekvencije pojačanja. Širina pojasa pojačala je raspon frekvencija nad kojim dobitak ostaje unutar određene vrijednosti, obično unutar 3 dB od maksimalnog pojačanja. Široko pojačalo propusnosti poželjno je u aplikacijama u kojima se mora pojačati veliki raspon frekvencija, poput komunikacijskih sustava širokopojasne mreže.

Lik buke

Slika buke još je jedan kritični parametar za RF pojačala, posebno u aplikacijama gdje je omjer signala - do - šum (SNR) od najveće važnosti. Slika buke pojačala definirana je kao omjer ulaznog SNR -a i izlaznog SNR -a. Kvantificira koliko pojačalo degradira SNR ulaznog signala. Slika niža buka pokazuje da pojačalo dodaje manje buke signalu.

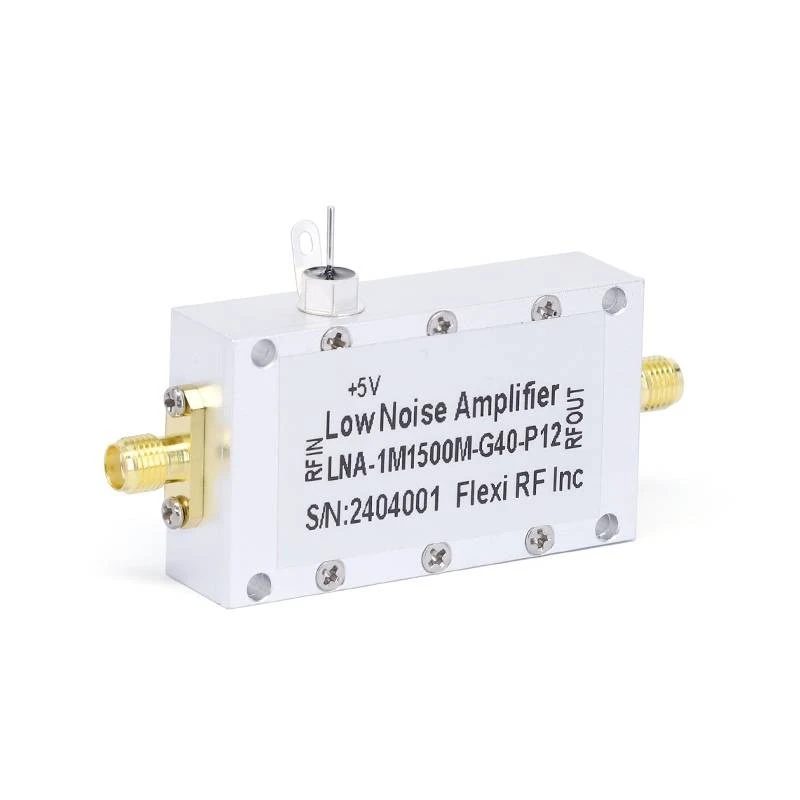

U mnogim RF sustavima, kao što su prijemnici u bežičnoj komunikaciji i radarskim sustavima, prednji - krajnji pojačalo često je aPojačala s malim bukom(LNA). LNA su dizajnirane tako da imaju vrlo niske brojke buke, obično u rasponu od 1 - 3 dB. Korištenjem LNA na prednjem kraju, cjelokupna performansa buke sustava može se značajno poboljšati, omogućujući bolje otkrivanje i prijem slabih signala.

Izlazna snaga

Izlazna snaga RF pojačala je razina snage koju pojačalo može isporučiti u opterećenje. Postoji nekoliko važnih specifikacija izlazne snage, uključujući izlaznu snagu zasićenja ((p_ {Sat})) i točku kompresije 1 - DB ((p_ {1DB})).

Izlazna snaga zasićenja je maksimalna izlazna snaga koju pojačalo može proizvesti. Osim ove točke, povećanje ulazne snage neće rezultirati proporcionalnim povećanjem izlazne snage, a pojačalo ulazi u područje zasićenja gdje se dobitak počinje značajno smanjivati.

Točka kompresije od 1 - DB je razina izlazne snage na kojoj pojačanje pojačala pada za 1 dB od njegove linearne vrijednosti dobitka. To je važna specifikacija jer ukazuje na početak ne -linearnosti u pojačalu. U mnogim aplikacijama pojačala se rade ispod (P_ {1DB}) kako bi se osiguralo linearni rad i minimizirao izobličenje signala.

Linearnost

Linearnost je mjera koliko dobro pojačalo može pojačati signal bez uvođenja izobličenja. Ne -linearnost u pojačalu može uzrokovati izobličenje intermodulacije (IMD), što rezultira stvaranjem dodatnih frekvencijskih komponenti koje nisu prisutne u izvornom ulaznom signalu. Ove neželjene frekvencijske komponente mogu ometati druge signale u sustavu i degradirati ukupne performanse.

Dva važna parametra za mjerenje linearnosti su točka presretanja trećeg reda (IP3) i druga točka presretanja reda (IP2). IP3 je teoretska točka u kojoj se treći - narudžbeni proizvodi intermodulacije prelaze s temeljnom izlaznom snagom u crtežu izlazne snage u odnosu na ulaznu snagu. Veća vrijednost IP3 ukazuje na bolju linearnost i niži IMD. Slično tome, IP2 je povezan s intermodulacijskim proizvodima drugog narudžbe.

Ulazna i izlazna impedancija

Ulazna i izlazna impedancija RF pojačala važna su za pravilno podudaranje s izvorom i opterećenjem. Usklađivanje impedancije ključno je za osiguranje maksimalnog prijenosa snage između pojačala i spojenih komponenti.

U većini RF sustava standardna impedancija je 50 ohma. Pojačalo s ulaznom impedancijom od 50 ohma može se lako povezati s izvorom od 50 - ohm, poput prijenosnog linije ili generatora signala, bez značajnog odraz signala. Slično tome, izlazna impedancija od 50 ohma omogućava učinkovit prijenos snage u opterećenje od 50 - ohm, poput antene ili druge RF komponente.

Učinkovitost dodane snage (PAE)

Učinkovitost dodane snage mjera je kako učinkovito RF pojačalo pretvara DC snage u RF izlaznu snagu. Definiran je kao omjer RF izlazne snage minus RF ulaznu snagu i istosmjernu snagu koju potroši pojačalo.

PAE je važno razmatranje, posebno u RF sustavima s pogonom na bateriju ili u aplikacijama u kojima je potrošnju energije potrebno minimizirati. Pojačala visoke učinkovitosti mogu smanjiti ukupnu potrošnju energije sustava, proširiti trajanje baterije, a također smanjiti zahtjeve za rasipanje topline. Na primjer, u uređajima za mobilnu komunikaciju, pojačala napajanja s visokim PAE ključna su za poboljšanje performansi baterije i smanjenje toplinskog naprezanja na uređaju.

Steći ravna

Dobitak se odnosi na varijaciju pojačanja preko navedenog frekvencijskog pojasa. Pojačalo s dobrom ravnom dobitkom ima relativno konstantni dobitak u rasponu radne frekvencije. To je važno u aplikacijama u kojima je potrebno jednolično pojačavanje signala, poput širokopojasnih komunikacijskih sustava i opreme za ispitivanje i mjerenje.

Ravnost pojačanja obično je specificirana kao maksimalno odstupanje dobitka od njegove prosječne vrijednosti unutar navedenog frekvencijskog pojasa. Na primjer, specifikacija ravnog pojačanja od ± 0,5 dB znači da dobitak pojačala neće odstupiti više od 0,5 dB od prosječne vrijednosti dobitka u cijelom rasponu radne frekvencije.

Fazni buka

Fazni šum je mjera stabilnosti kratkih frekvencija RF pojačala. To je uzrokovano nasumičnim fluktuacijama u fazi izlaznog signala. Fazni šum može degradirati performanse RF sustava, posebno u aplikacijama kao što su sinteza frekvencije, radarski i komunikacijski sustavi koji se oslanjaju na točne frekvencije i fazne informacije.

U frekvenciji - aplikacije za sintetizaciju potrebna je šum niske faze za generiranje stabilnih i čistih frekvencijskih signala. Visoka fazna buka može rezultirati spektralnim širenjem signala, što može uzrokovati smetnje s drugim signalima u sustavu i smanjiti ukupne performanse komunikacijskog ili radarskog sustava.

Izolacija

Izolacija je parametar koji mjeri stupanj električnog odvajanja između različitih priključaka RF pojačala, poput ulaznih i izlaznih priključaka. Dobra izolacija između ulaznih i izlaznih priključaka važna je za sprečavanje povratnih informacija i samo -oscilacija u pojačalu.

U višestrukim pojačavačima ili u pojačala s više ulaznih i izlaznih priključaka potrebna je visoka izolacija kako bi se osiguralo da signali u različitim portovima ne ometaju jedni druge. Izolacija se obično izražava u decibelima, a veća vrijednost izolacije ukazuje na bolje električno odvajanje između portova.

Temperaturna stabilnost

Na performanse RF pojačala mogu utjecati temperaturne varijacije. Temperaturna stabilnost je mjera koliko dobro pojačalo održava svoje parametre performansi, poput pojačanja, figure buke i izlazne snage, u širokom temperaturnom rasponu.

U mnogim primjenama, RF pojačala su potrebna za rad u teškim okolišnim uvjetima gdje temperatura može značajno varirati. Pojačala s dobrom temperaturnom stabilnošću dizajnirana su tako da nadoknade promjene ovisnih o temperaturi, osiguravajući pouzdan rad u cijelom rasponu temperature.

Zaključak

Kao dobavljač RF pojačala, razumijemo važnost ovih ključnih parametara uspješnosti u zadovoljavanju različitih potreba naših kupaca. Pažljivim dizajniranjem i proizvodnjom pojačala s optimiziranim performansama u smislu pojačanja, figure buke, izlazne snage, linearnosti i drugih parametara, možemo pružiti RF pojačala visoke kvalitete za širok raspon aplikacija.

Ako vam treba RF pojačala za svoj projekt ili prijavu, pozivamo vas da nas kontaktirate na detaljnu raspravu. Naš tim stručnjaka spreman je pomoći u odabiru najprikladnijeg pojačala na temelju vaših specifičnih zahtjeva. Bilo da vam je potrebno pojačalo s niskim bukom za prijemnik ili visoko pojačalo za odašiljač, imamo stručnost i portfelj proizvoda kako bismo zadovoljili vaše potrebe.

Reference

1. Pozar, DM (2011). Mikrovalna inženjering. Wiley.
2. Razavi, B. (2012). RF mikroelektronika. Prentice Hall.
3. Vendelin, GD, Pavio, AM, & Rohde, UL (1990). Dizajn mikrovalnog kruga pomoću linearnih i nelinearnih tehnika. Wiley.
