Koji su ključni parametri RF izolatora?

Bok tamo! Kao dobavljač RF izolatora, u zadnje vrijeme dobivam puno pitanja o ključnim parametrima ovih izvrsnih uređaja. Pa sam mislio odvojiti nekoliko minuta da vam objasnim.

Počnimo s osnovama. RF izolator je uređaj s dva ulaza koji omogućuje prolaz RF signala u jednom smjeru dok ih blokira u obrnutom smjeru. To je kao jednosmjerna ulica za radiofrekvencijske signale. Ovi su izolatori ključni u mnogim RF sustavima jer pomažu u sprječavanju refleksije signala i štite osjetljivu opremu od oštećenja.

Sada zaronimo u ključne parametre koje morate uzeti u obzir pri odabiru RF izolatora.

Frekvencijski raspon

Frekvencijski raspon jedan je od najvažnijih parametara RF izolatora. Određuje raspon frekvencija s kojima izolator može učinkovito rukovati. Različite primjene zahtijevaju različite frekvencijske raspone. Na primjer, u mobilnom komunikacijskom sustavu možda ćete trebati izolator koji može raditi u rasponu od 800 MHz do 2,5 GHz. S druge strane, za satelitsku komunikaciju mogli biste tražiti puno više frekvencije, poput 20 GHz ili više.

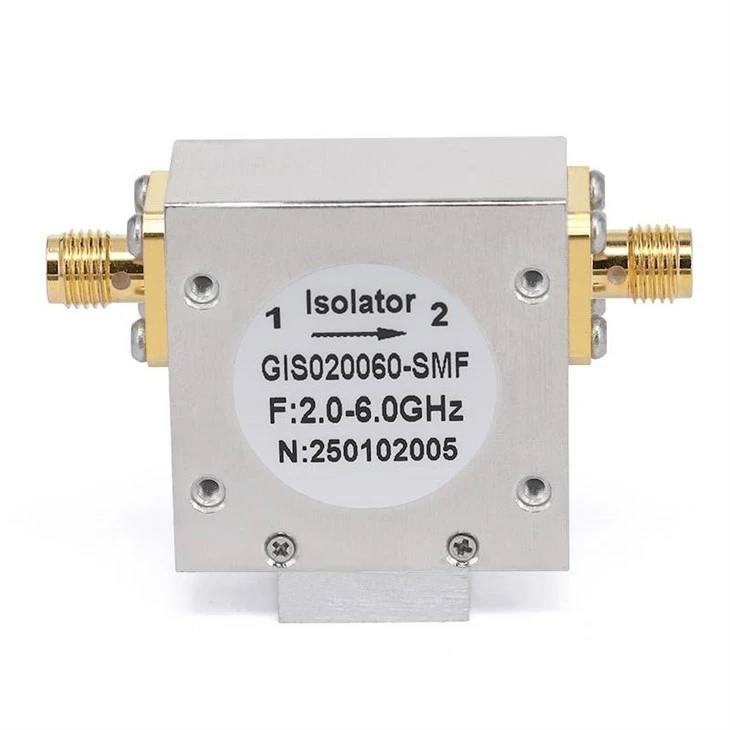

Nudimo širok raspon RF izolatora s različitim frekvencijskim rasponima. Na primjer, našRF koaksijalni izolatori od 26,5 GHzdizajnirani su za precizno rukovanje visokofrekventnim signalima. Ako radite na projektu koji zahtijeva niži frekvencijski raspon, naš6GHz RF koaksijalni izolatorimožda bolje odgovara. A za srednje frekvencije, naše18GHz RF koaksijalni izolatorimoglo biti rješenje koje tražite.

Insercijski gubitak

Gubitak unosa još je jedan kritični parametar. To je količina snage signala koja se gubi kada RF signal prolazi kroz izolator. U idealnom svijetu, željeli bismo nulti uneseni gubitak, ali u stvarnosti uvijek postoji neki gubitak. Niži uneseni gubitak znači da se više snage signala prenosi kroz izolator, što je općenito bolje za performanse vašeg sustava.

Obično se uneseni gubitak mjeri u decibelima (dB). Za većinu primjena, uneseni gubitak manji od 0,5 dB smatra se dobrim. Međutim, u nekim sustavima visokih performansi možda će vam trebati izolator s čak nižim unesenim gubitkom, poput 0,2 dB ili manje. Prilikom odabira izolatora provjerite specifikaciju unesenih gubitaka i usporedite je sa zahtjevima vašeg sustava.

Izolacija

Izolacija je mjera koliko dobro izolator blokira signal u obrnutom smjeru. Također se mjeri u dB. Veća vrijednost izolacije znači da je izolator bolji u sprječavanju refleksije signala i smetnji.

Na primjer, ako izolator ima izolaciju od 20 dB, to znači da je snaga signala u obrnutom smjeru smanjena za faktor 100 u usporedbi sa smjerom prema naprijed. U mnogim RF sustavima dovoljna je izolacija od 20 - 30 dB. Ali u primjenama gdje postoji visok rizik od smetnji signala, možda će vam trebati izolator s još većom izolacijom, poput 40 dB ili više.

Rukovanje snagom

Rukovanje snagom odnosi se na maksimalnu količinu RF snage koju izolator može podnijeti bez oštećenja. Ovo je važan parametar, posebno u RF sustavima velike snage. Ako premašite kapacitet upravljanja snagom izolatora, to može dovesti do pregrijavanja, pogoršanja performansi ili čak trajnog oštećenja.

Kapacitet prijenosa snage izolatora ovisi o nekoliko čimbenika, uključujući njegov dizajn, materijale i mehanizam za hlađenje. Prilikom odabira izolatora, pobrinite se da odaberete onaj s kapacitetom upravljanja koji je veći od maksimalne razine snage u vašem sustavu.

VSWR (omjer stojnog napona)

VSWR je mjera koliko je dobro izolator usklađen s impedancijom RF sustava. Nizak VSWR ukazuje na dobro podudaranje impedancije, što znači da se više snage signala prenosi kroz izolator, a manje se reflektira natrag.

VSWR od 1:1 je idealan, ali u praksi ga je teško postići. Većina RF izolatora ima VSWR od oko 1,2:1 do 1,5:1. Veći VSWR može dovesti do povećanog unesenog gubitka i refleksije signala, što može pogoršati performanse vašeg RF sustava.

Raspon temperature

Temperaturni raspon je raspon temperatura u kojem izolator može učinkovito raditi. Različite primjene imaju različite temperaturne zahtjeve. Na primjer, u vanjskim primjenama, izolator će možda morati raditi u širokom temperaturnom rasponu, od -40°C do +85°C.

Prilikom odabira izolatora provjerite specifikaciju temperaturnog raspona i provjerite zadovoljava li zahtjeve vaše primjene. Neki su izolatori dizajnirani za rad na ekstremnim temperaturama, dok su drugi prikladniji za unutarnje ili kontrolirane okoline.

Fazni pomak

Fazni pomak je promjena faze RF signala dok prolazi kroz izolator. U nekim primjenama, poput faznih antenskih nizova, potrebno je pažljivo kontrolirati fazni pomak izolatora. Stabilan i predvidljiv fazni pomak važan je za održavanje ispravnog rada RF sustava.

Većina RF izolatora ima relativno mali fazni pomak, ali to ipak treba uzeti u obzir, posebno u primjenama gdje je fazna točnost kritična.

Veličina paketa i montaža

Veličina paketa i mogućnosti montaže izolatora također su važna razmatranja. Ovisno o vašoj primjeni, možda ćete trebati mali, kompaktni izolator koji se može lako integrirati u tiskanu ploču (PCB). Ili, možda će vam trebati veći izolator sa posebnim mehanizmom za montažu za RF sustav montiran na stalak.

Nudimo različite veličine paketa i mogućnosti montaže kako bismo zadovoljili različite potrebe naših kupaca. Bez obzira trebate li izolator za površinsku montažu za tiskanu ploču ili izolator za montiranje na prirubnicu za rack sustav, mi ćemo vas pokriti.

trošak

Posljednje, ali ne manje važno, cijena je uvijek faktor. Cijena RF izolatora ovisi o nekoliko čimbenika, uključujući njegove parametre izvedbe, frekvencijski raspon, kapacitet rukovanja snagom i marku. Iako je važno dobiti najbolju izvedbu za svoj novac, također morate uravnotežiti troškove i proračun.

Kada uspoređujete različite izolatore, svakako uzmite u obzir ukupnu vrijednost. Malo skuplji izolator s boljim parametrima performansi mogao bi vam dugoročno uštedjeti novac smanjujući potrebu za dodatnim komponentama ili nadogradnjama sustava.

Dakle, tu ste - ključni parametri RF izolatora. Kada birate RF izolator za svoju primjenu, pažljivo razmotrite ove parametre i odaberite onaj koji najbolje odgovara vašim zahtjevima.

Ako još uvijek niste sigurni koji je RF izolator pravi za vas ili ako imate bilo kakvih drugih pitanja, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo pronaći savršeno rješenje za vaš RF sustav. Bilo da ste mali startup ili velika korporacija, mi imamo stručnost i proizvode koji će zadovoljiti vaše potrebe. Kontaktirajte nas danas da započnemo proces nabave i radimo zajedno kako bismo podigli vaš RF sustav na višu razinu!

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Temelji mikrovalnog inženjerstva (2. izdanje). Wiley.
