Koje su primjene RF izolatora u RF spojnicama?

RF izolatori i RF spojnice dvije su ključne komponente u radiofrekvencijskim (RF) sustavima, od kojih svaka ima svoje jedinstvene funkcije i karakteristike. Kao iskusan dobavljač RF izolatora, svjedočio sam iz prve ruke kako ova dva uređaja rade u tandemu kako bi poboljšali performanse RF sustava. U ovom blogu istražit ću primjenu RF izolatora u RF spojnicama, rasvjetljavajući njihove kombinirane mogućnosti i prednosti koje donose raznim industrijama.

Razumijevanje RF izolatora i RF spojnica

Prije nego što istražimo njihovu primjenu, ukratko ćemo razumjeti što su RF izolatori i RF spojnice. RF izolator je uređaj s dva ulaza koji omogućuje prolaz RF signala u jednom smjeru, dok pruža visoku izolaciju u obrnutom smjeru. Uglavnom se koristi za zaštitu osjetljivih RF komponenti od reflektiranih signala, koji mogu uzrokovati nestabilnost, smetnje, pa čak i oštećenje opreme.

S druge strane, RF sprežnik je uređaj s više priključaka koji uzorkuje dio RF signala iz prijenosne linije i isporučuje ga u drugi priključak. Spojnice se koriste za različite svrhe, kao što su praćenje signala, mjerenje snage i distribucija signala.

Primjena RF izolatora u RF spojnicama

Zaštita signala

Jedna od primarnih primjena RF izolatora u RF spojnicama je zaštita signala. U tipičnom RF sustavu, RF spojnice se često koriste za uzorkovanje i praćenje snage glavnog signala. Međutim, bilo kakva nepodudarnost impedancije na putu praćenja može uzrokovati refleksije, koje se zatim mogu vratiti natrag do izvora i poremetiti glavni signal.

Postavljanjem RF izolatora između RF spojnice i opreme za nadzor, možemo spriječiti da ti reflektirani signali dođu do izvora. Na primjer, u bežičnoj baznoj stanici, RF spojnica uzorkuje izlazni signal pojačala snage u svrhu praćenja. RF izolator instaliran je između spojnice i mjerača snage kako bi zaštitio pojačalo snage od reflektiranih signala uzrokovanih nepodudaranjem impedancije u mjeraču snage ili spojnim kabelima. Time se osigurava stabilnost i pouzdanost rada pojačala snage.

Poboljšanje kvalitete signala

RF izolatori također mogu poboljšati kvalitetu signala u aplikacijama RF sprežnika. Kada se za distribuciju signala koristi RF sprežnik, izlazni priključci mogu imati različite uvjete opterećenja, što može dovesti do neusklađenosti impedancije i refleksije. Ove refleksije mogu uzrokovati izobličenje signala i smetnje, smanjujući ukupnu kvalitetu signala.

RF izolator može se dodati na svaki izlazni priključak RF spojnice kako bi apsorbirao reflektirane signale i osigurao usklađeno opterećenje spojnice. Ovo pomaže u održavanju čistog i stabilnog izlaznog signala, posebno u visokofrekventnim aplikacijama gdje je integritet signala od najveće važnosti. Na primjer, u satelitskom komunikacijskom sustavu, RF spojnice se koriste za distribuciju RF signala na više prijamnika. RF izolatori na izlaznim priključcima spojnica osiguravaju da su signali koje prima svaki prijamnik visoke kvalitete, bez smetnji uzrokovanih refleksijama.

Zaštita pojačala snage u spojenim sustavima

U RF sustavima gdje se pojačala snage koriste zajedno s RF spojnicama, RF izolatori igraju ključnu ulogu u zaštiti pojačala snage. Pojačala su osjetljiva na reflektiranu snagu, a prekomjerna reflektirana snaga može uzrokovati pregrijavanje i oštećenje komponenti pojačala.

Kada se RF sprežnik koristi za uzorkovanje izlazne snage pojačala snage, izolator postavljen između pojačala i spojnika sprječava da reflektirana snaga iz spojnika ili naknadnih komponenata za praćenje ili distribuciju dopre do pojačala. Time se produljuje životni vijek pojačala snage i smanjuje rizik od kvarova sustava. Na primjer, u radarskom sustavu, pojačalo snage generira RF signale velike snage, a RF spojnica uzorkuje dio tog signala za praćenje. RF izolator osigurava da pojačalo snage radi sigurno i učinkovito.

Specifični primjeri proizvoda

Kao dobavljač RF izolatora, nudimo širok raspon RF izolatora prikladnih za različite primjene RF spojnika. Naše6GHz RF koaksijalni izolatoriidealni su za aplikacije u frekvencijskom pojasu od 6GHz, kao što su Wi-Fi 6E sustavi. Ovi izolatori pružaju izvrsnu izolaciju i niske unesene gubitke, osiguravajući pouzdan rad RF spojnica u ovim sustavima.

Za visokofrekventne primjene, našRF koaksijalni izolatori od 40 GHzdizajnirani su da se nose s izazovima milimetarskih valnih frekvencija. Obično se koriste u baznim stanicama 5G milimetarskih valova, gdje se RF spojnice koriste za praćenje i distribuciju signala. Izolatori štite osjetljive komponente u sustavu od reflektiranih signala i održavaju kvalitetu signala na ovim visokim frekvencijama.

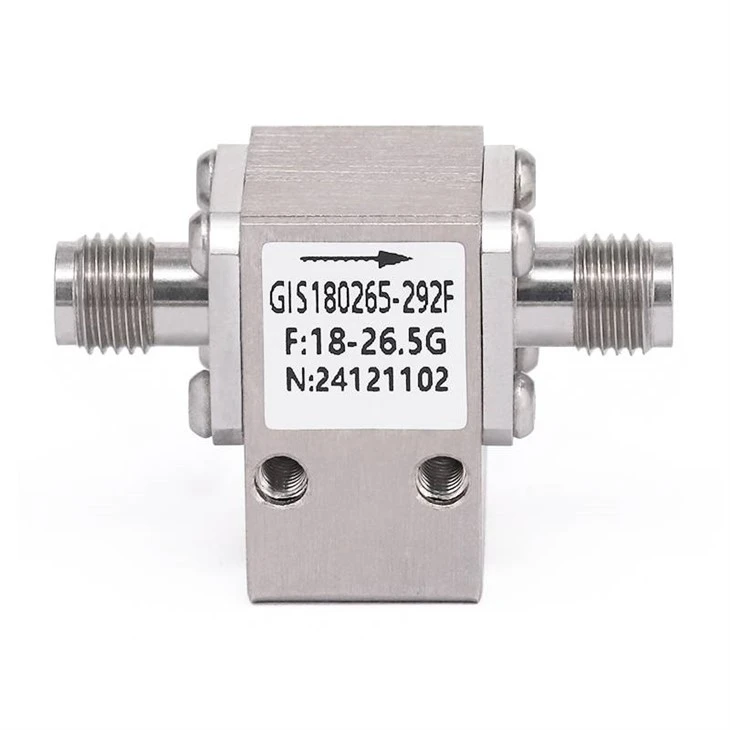

NašeRF koaksijalni izolatori od 26,5 GHztakođer su dobro prilagođeni za aplikacije u frekvencijskom rasponu od 24 - 26,5 GHz, kao što su automobilski radarski sustavi. U tim se sustavima RF spojnice koriste za razdvajanje i distribuciju RF signala, a izolatori osiguravaju stabilnost i pouzdanost rada radara štiteći komponente od refleksije.

Zaključak i poziv na akciju

Zaključno, primjene RF izolatora u RF spojnicama su raznolike i bitne za pravilan rad RF sustava. Od zaštite signala do poboljšanja kvalitete signala i zaštite pojačala snage, RF izolatori igraju ključnu ulogu u poboljšanju performansi i pouzdanosti sustava koji se temelje na RF spojnici.

Ako tražite visokokvalitetne RF izolatore za svoje aplikacije RF sprežnika, tu smo da vam pružimo najbolja rješenja. Naš tim stručnjaka može vam pomoći odabrati najprikladnije izolatore na temelju vaših specifičnih zahtjeva. Bilo da ste u telekomunikacijskoj, zrakoplovnoj ili automobilskoj industriji, imamo proizvode i znanje koji će zadovoljiti vaše potrebe. Kontaktirajte nas danas da započnemo raspravu o nabavi i podignemo vaš RF sustav na višu razinu.
