Kako testirati performanse RF cirkulatora?

Jack Smith
Jack Smith
Jack je viši inženjer u tvrtki Flexi RF. S dugogodišnjim iskustvom u RF i milimetarskoj tehnologiji, vješt je u istraživanju i razvoju proizvoda i značajno je doprinio inovacijama tvrtke u komponentama i podsklopovima.

Ispitivanje performansi RF cirkulatora presudan je korak u osiguravanju njihove kvalitete i pouzdanosti, posebno za dobavljača poput nas. RF cirkulatori su pasivni tri - ili četiri porte uređaja koji omogućuju da RF signali teče u određenom smjeru, obično na ciklički način. U ovom ćemo blogu istražiti različite metode i razmatranja za testiranje performansi RF cirkulatora.

Razumijevanje osnova RF cirkulatora

Prije nego što uđete u metode testiranja, važno je jasno razumjeti što su RF cirkulatori i kako rade. RF cirkulatori dizajnirani su tako da izoliraju različite dijelove RF sustava, sprječavajući odraz i osiguravajući učinkovit protok signala. Obično se koriste u aplikacijama kao što su radarski sustavi, bežične komunikacijske mreže i oprema za ispitivanje mikrovalne pećnice.

Osnovni princip RF cirkulatora temelji se na interakciji između magnetskog polja i RF signala. Kad RF signal uđe u jedan priključak cirkulatora, usmjeren je na sljedeći priključak u unaprijed definiranom nizu. Ovo svojstvo čini cirkulatore korisnim za odvajanje staza za prijenos i primanje u RF sustavima.

Ključni parametri performansi

Postoji nekoliko ključnih parametara performansi koje je potrebno testirati prilikom procjene RF cirkulatora. Ovi parametri uključuju gubitak umetanja, izolaciju, gubitak povratka i pomak faze.

  1. Gubitak umetanja
    Gubitak umetanja je količina snage koja se gubi kada RF signal prođe kroz cirkulator. Obično se mjeri u decibelima (DB). Poželjan je nizak gubitak umetanja jer ukazuje da je cirkulator učinkovit u prijenosu RF signala. Za mjerenje gubitka umetanja, generator signala koristi se za slanje poznatog RF signala u jedan priključak cirkulatora, a za mjerenje snage na izlaznom priključku koristi se mjerač snage. Razlika između ulazne snage i izlazne snage je gubitak umetanja.

  2. Izolacija
    Izolacija je mjera koliko dobro cirkulator odvaja signale između različitih priključaka. Mjeri se i u DB. Visoka izolacija važna je kako bi se spriječilo smetnje između različitih dijelova RF sustava. Za mjerenje izolacije primjenjuje se signal na jedan priključak, a mjeri se snaga u ne -susjednom priključku. Omjer ulazne snage i snage na ne -susjednom priključku daje izolacijsku vrijednost.

  3. Povratak
    Povratni gubitak je mjera količine snage koja se odbija iz cirkulatora. To je pokazatelj koliko se cirkulator podudara s impedancijom povezanog RF sustava. Poželjan je visoki povratni gubitak jer to znači da se manje snage odražava. Povratni gubitak može se mjeriti pomoću mrežnog analizatora, koji u cirkulator šalje Strepped RF signal i mjeri reflektirani signal.

  4. Fazni pomak
    Fazni pomak je promjena u fazi RF signala dok prolazi kroz cirkulator. Važno je u aplikacijama gdje se faza signala treba kontrolirati, kao što je faza - antene s nizom. Fazni pomak može se mjeriti pomoću analizatora vektorske mreže, koji može mjeriti i veličinu i fazu RF signala.

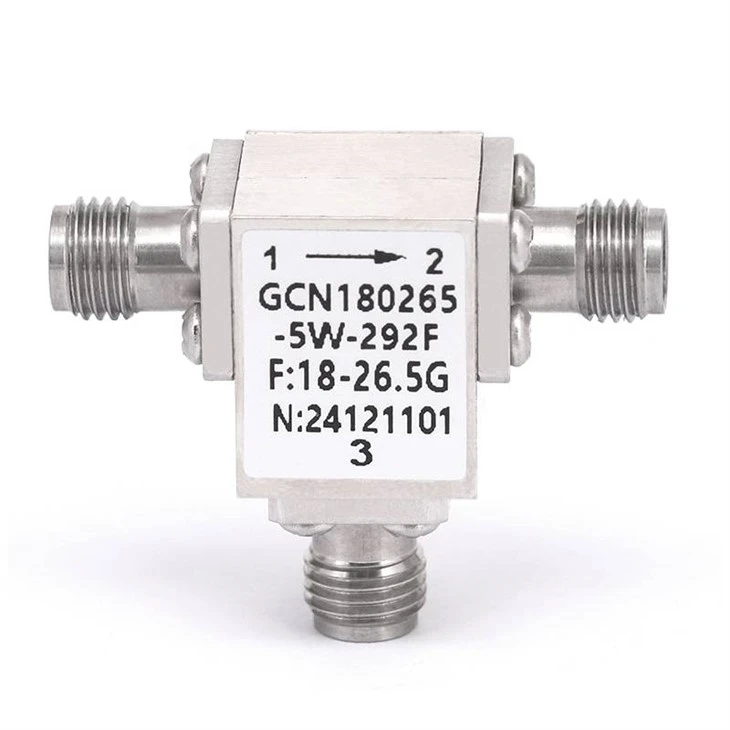

    RF Coaxial CirculatorsRF Coaxial Circulators high quality

Oprema za testiranje

Za testiranje performansi RF cirkulatora potrebno je nekoliko vrsta opreme. Oni uključuju generatore signala, mjerači snage, mrežne analizere i analizatore spektra.

  1. Signalni generatori
    Generatori signala koriste se za generiranje RF signala sa specifičnim frekvencijama, amplitudama i modulacijskim formatima. Oni su ključni za testiranje gubitka umetanja i izolacije RF cirkulatora. Dobar generator signala trebao bi imati širok frekvencijski raspon, visoku stabilnost snage i nisku fazu.

  2. Brojila snage
    Mjerači snage koriste se za mjerenje snage RF signala. Koriste se zajedno s generatorima signala za mjerenje gubitka i izolacije umetanja. Mjerač snage trebao bi imati visoku točnost i širok dinamički raspon.

  3. Mrežni analizatori
    Mrežni analizatori su najsvestranija oprema za testiranje za RF cirkulatore. Oni mogu istovremeno izmjeriti gubitak umetanja, izolaciju, gubitak povratka i pomicanje faze. Mrežni analizator šalje pozvani RF signal u cirkulator i mjeri prenesene i reflektirane signale na različitim frekvencijama. Također može prikazati rezultate u različitim formatima, kao što su Smith grafikoni i frekvencijski odziv.

  4. Analizeri spektra
    Analizeri spektra koriste se za analizu frekvencijskog spektra RF signala. Oni se mogu koristiti za otkrivanje bilo kakvih neželjenih signala ili harmonika koje generira cirkulator. Analizator spektra može prikazati snagu signala kao funkciju frekvencije, omogućujući jednostavnu identifikaciju bilo kakvih problema povezanih s frekvencijom.

Postupci ispitivanja

Ispitivanje RF cirkulatora obično uključuje sljedeće korake:

  1. Početno postavljanje
    Prije početka ispitivanja, opremu za ispitivanje potrebno je kalibrirati kako bi se osigurala točna mjerenja. Circulator bi trebao biti pravilno povezan s opremom za testiranje, a impedancija sustava treba uskladiti s impedancijom cirkulatora.

  2. Mjerenje gubitka umetanja
    Generator signala postavljen je na određenu frekvenciju i amplitudu, a signal se šalje u jedan priključak cirkulatora. Mjerač snage koristi se za mjerenje snage na izlaznom priključku. Gubitak umetanja izračunava se oduzimanjem izlazne snage od ulazne snage. Ovo se mjerenje ponavlja na različitim frekvencijama kako bi se dobila odziv frekvencije gubitka umetanja.

  3. Mjerenje izolacije
    Signal se primjenjuje na jedan priključak cirkulatora, a snaga na ne -susjednom priključku mjeri se pomoću mjerača napajanja. Izolacija se izračunava kao omjer ulazne snage i snage na ne -susjednom priključku. Slično kao gubitak umetanja, izolacija se mjeri na različitim frekvencijama za dobivanje odziva frekvencije izolacije.

  4. Mjerenje povratnog gubitka
    Mrežni analizator koristi se za mjerenje povratnog gubitka. Mrežni analizator šalje pozvani RF signal u cirkulator, a mjeri se reflektirani signal. Povratni gubitak prikazan je na mrežnom analizatoru kao funkcija frekvencije.

  5. Mjerenje faznog pomaka
    Za mjerenje faznog pomaka koristi se analizator vektorske mreže. Analizator mreže vektora mjeri i veličinu i fazu RF signala dok prolazi kroz cirkulator. Fazni pomak izračunava se kao razlika u fazi između ulaznih i izlaznih signala.

Razmatranja za testiranje

Pri ispitivanju cirkulatora RF -a, potrebno je uzeti u obzir nekoliko razmatranja.

  1. Okolišni uvjeti
    Na performanse RF cirkulatora mogu utjecati u okolišne uvjete kao što su temperatura, vlaga i vibracija. Stoga bi se ispitivanje trebalo provesti u kontroliranim uvjetima okoliša kako bi se osigurali točni i ponovljivi rezultati.

  2. Gubici kabela
    Kabeli koji se koriste za povezivanje cirkulatora s opremom za testiranje mogu uvesti gubitke i fazne pomake. Te gubitke treba uzeti u obzir prilikom izračunavanja parametara performansi cirkulatora. Preporučuje se korištenje kabela visoke kvalitete s malim gubicima i stabilnim faznim karakteristikama.

  3. Raspon frekvencije ispitivanja
    Raspon frekvencije ispitivanja trebao bi pokriti cijeli raspon radne frekvencije cirkulatora. To osigurava da se cirkulator dobro snalazi u svom predviđenom frekvencijskom spektru.

Zaključak

Ispitivanje performansi RF cirkulatora složen je, ali bitan postupak za osiguravanje njihove kvalitete i pouzdanosti. Mjerenjem ključnih parametara performansi kao što su gubitak umetanja, izolacija, gubitak povratka i pomak faza, možemo osigurati da našaRF koaksijalni cirkulatoriUpoznajte najviše standarde. U našoj tvrtki posvećeni smo pružanju visokokvalitetnih RF cirkulatora koji se temeljito testiraju kako bi se osigurale optimalne performanse.

Ako vam je potreban RF cirkulatori za svoj RF sustav, pozivamo vas da nas kontaktirate radi rasprave o nabavi. Naš tim stručnjaka spreman je pomoći vam u odabiru pravih cirkulatora za vašu određenu prijavu i odgovoriti na sva vaša pitanja.

Reference

  • Pozar, DM (2011). Mikrovalna inženjering. Wiley.
  • Collin, RE (2001). Temelji za mikrovalnu inženjering. Wiley.
