Kako uskladiti izlaznu impedanciju RF pojačala?

Bok tamo! Kao dobavljač RF pojačala, u zadnje vrijeme dobivam hrpu pitanja o tome kako uskladiti izlaznu impedanciju RF pojačala. To je ključna tema i drago mi je podijeliti neke uvide s vama.

Prvo, razgovarajmo o tome zašto je usklađivanje impedancije tako velika stvar. U svijetu RF pojačala, usklađivanje impedancije je poput pronalaska savršenog partnera za ples. Kada izlazna impedancija pojačala odgovara impedanciji opterećenja (uređaja na koji je spojeno), osigurava se maksimalni prijenos snage. To znači da izvlačite maksimum iz svog pojačala i smanjujete refleksiju signala. Refleksije signala mogu izazvati razne vrste glavobolja, poput smanjene učinkovitosti, povećane buke, pa čak i oštećenja vašeg pojačala.

Dakle, kako uskladiti izlaznu impedanciju RF pojačala? Pa, postoji nekoliko različitih metoda, a ja ću vas provesti kroz neke od najčešćih.

1. Korištenje podudarne mreže

Jedan od najpopularnijih načina za usklađivanje impedancije je korištenje mreže za usklađivanje. Prilagođena mreža je sklop koji je dizajniran za transformaciju impedancije pojačala kako bi odgovarala impedanciji opterećenja. Postoji nekoliko vrsta odgovarajućih mreža, ali dvije najčešće su L-mreža i Pi-mreža.

L-mreža je jednostavan i učinkovit način za usklađivanje impedancije. Sastoji se od dvije reaktivne komponente (induktori ili kondenzatori) raspoređene u obliku slova L. Vrijednosti ovih komponenti izračunavaju se na temelju ulaznih i izlaznih impedancija koje pokušavate uskladiti. Na primjer, ako vaše pojačalo ima izlaznu impedanciju od 50 ohma, a vaše opterećenje ima impedanciju od 25 ohma, L-mreža se može dizajnirati da transformira impedanciju od 50 ohma u 25 ohma.

Pi-mreža je malo složenija od L-mreže, ali nudi veću fleksibilnost. Sastoji se od tri reaktivne komponente raspoređene u obliku Pi. Pi-mreža se može koristiti za usklađivanje šireg raspona impedancija i također može pružiti neke mogućnosti filtriranja.

Prilikom projektiranja odgovarajuće mreže važno je koristiti visokokvalitetne komponente. Komponente loše kvalitete mogu dovesti do gubitaka i utjecati na performanse vaše odgovarajuće mreže. Od pouzdanih dobavljača možete pronaći neke izvrsne RF komponente koje stvarno mogu utjecati na performanse vašeg pojačala.

2. Ugađanje pojačala

Drugi način usklađivanja izlazne impedancije je ugađanje samog pojačala. Neka RF pojačala imaju podesive komponente koje vam omogućuju fino podešavanje izlazne impedancije. Ovo može biti izvrsna opcija ako trebate napraviti male prilagodbe impedancije kako biste postigli bolje podudaranje.

Na primjer, neka pojačala imaju podesive postavke biasa koje mogu utjecati na izlaznu impedanciju. Podešavanjem biasa možete promijeniti radnu točku pojačala i potencijalno poboljšati podudarnost impedancije. Međutim, važno je biti oprezan pri ugađanju pojačala jer pogrešna podešavanja mogu uzrokovati da pojačalo radi izvan svojih specifikacija i potencijalno ga oštetiti.

3. Korištenje transformatora

Transformatori se također mogu koristiti za usklađivanje impedancije. Transformator radi mijenjanjem razine napona i struje između dva kruga, što može učinkovito promijeniti impedanciju. Na primjer, silazni transformator se može koristiti za smanjenje impedancije izlaza pojačala kako bi se uskladilo s opterećenjem niže impedancije.

Transformatori imaju neke prednosti u odnosu na druge metode usklađivanja. Oni mogu osigurati izolaciju između pojačala i opterećenja, što može biti korisno u nekim primjenama. Također imaju široku propusnost, što znači da mogu dobro raditi na nizu frekvencija. Međutim, transformatori mogu biti glomazni i skupi, posebno za aplikacije velike snage.

4. Odabir pravog pojačala

Jedan od najjednostavnijih načina da se osigura dobro usklađivanje impedancije je odabrati pojačalo koje već ima izlaznu impedanciju koja je blizu impedancije vašeg opterećenja. U našoj tvrtki nudimo širok raspon RF pojačala s različitim izlaznim impedancijama za različite primjene.

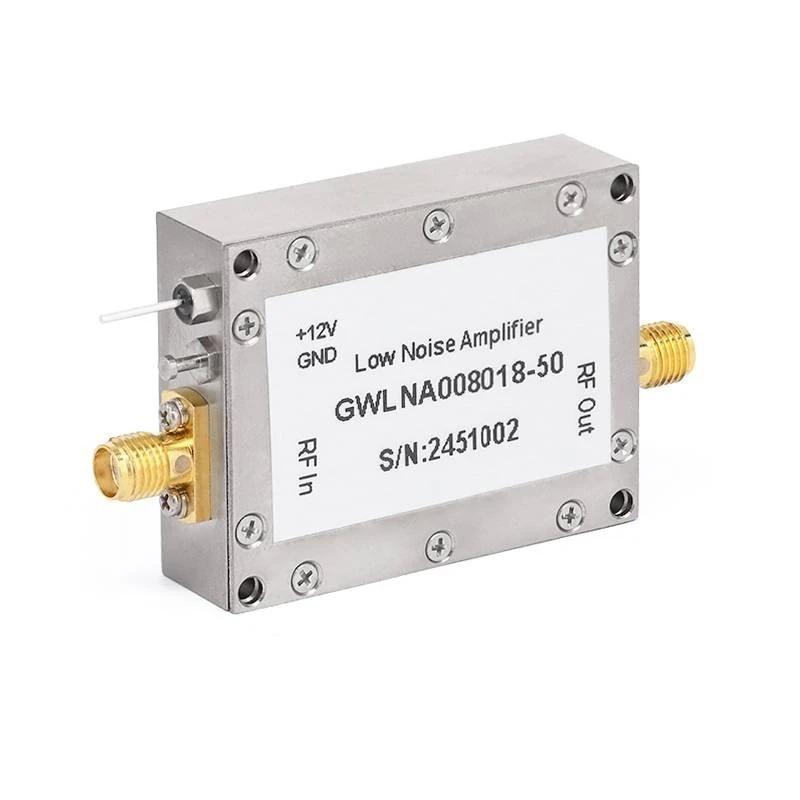

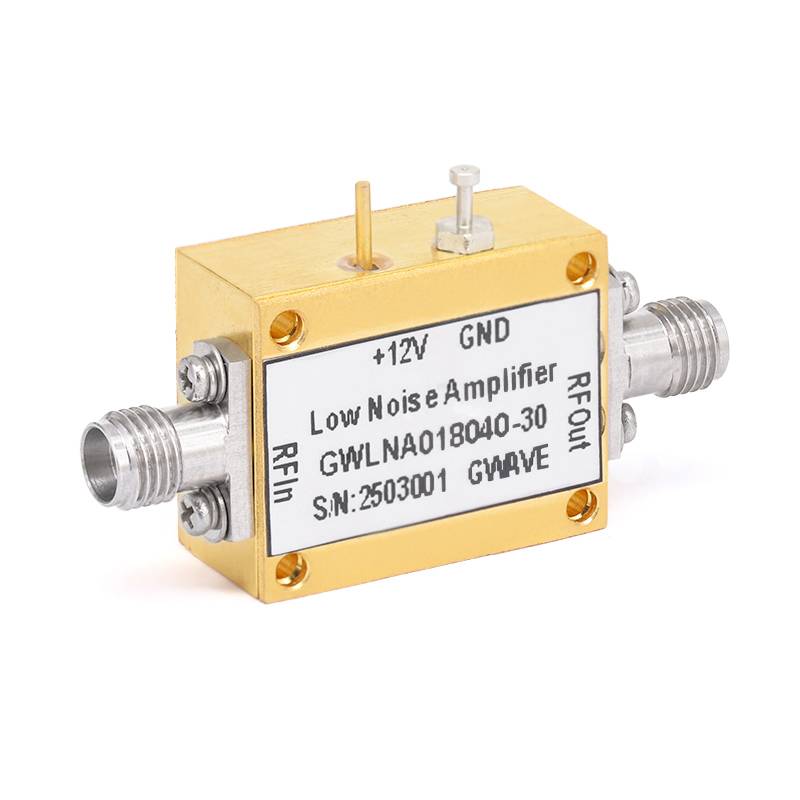

Na primjer, ako radite na projektu koji zahtijeva tiho pojačalo s izlaznom impedancijom od 50 ohma, imamo sjajne mogućnosti. Provjerite našeNiskošumna pojačala od 40 GHz,Niskošumna pojačala od 18 GHz, iNiskošumna pojačala od 50 GHz. Ova su pojačala dizajnirana za pružanje izvrsnih performansi i dostupna su s različitim izlaznim impedancijama kako bi zadovoljila vaše potrebe.

Ispitivanje i provjera

Nakon što implementirate metodu za usklađivanje izlazne impedancije, važno je testirati i potvrditi rezultate. Možete koristiti mrežni analizator za mjerenje impedancije i koeficijenta refleksije pojačala i opterećenja. Koeficijent refleksije je mjera koliki se dio signala odbija od opterećenja. Nizak koeficijent refleksije ukazuje na dobro podudaranje impedancije.

Ako ustanovite da podudaranje impedancije nije onoliko dobro koliko biste željeli, možda ćete trebati izvršiti neke prilagodbe na vašoj odgovarajućoj mreži ili postavkama pojačala. Možda će trebati malo pokušaja i pogrešaka da biste dobili savršeno podudaranje, ali vrijedi truda kako biste osigurali optimalne performanse vašeg RF sustava.

Zaključak

Usklađivanje izlazne impedancije RF pojačala važan je korak u osiguravanju performansi i učinkovitosti vašeg RF sustava. Bez obzira odlučite li koristiti odgovarajuću mrežu, ugoditi pojačalo, koristiti transformator ili odabrati pravo pojačalo od samog početka, postoji nekoliko dostupnih metoda koje vam mogu pomoći da postignete dobro podudaranje impedancije.

Ako još uvijek imate problema s usklađivanjem impedancije ili ako tražite pravo RF pojačalo za svoj projekt, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo pronaći najbolja rješenja za vaše RF potrebe. Bilo da ste hobist koji radi na malom projektu ili ste profesionalac u industriji, mi imamo stručnost i proizvode koji će vam pomoći. Stoga nas slobodno kontaktirajte za više informacija i za početak rasprave o vašim zahtjevima za RF pojačalo.
