Kako odabrati pravo RF opterećenje?

Kada je u pitanju svijet tehnologije radiofrekvencije (RF), odabir pravog RF opterećenja kritična je odluka koja može značajno utjecati na performanse i pouzdanost vaših RF sustava. Kao pouzdani dobavljač RF opterećenja, razumijem složenosti uključene u ovaj postupak odabira. U ovom postu na blogu podijelit ću neka ključna razmatranja koja će vam pomoći da napravite informirani izbor.

Razumijevanje RF opterećenja

Prije nego što uđete u postupak odabira, ključno je imati osnovno razumijevanje što su RF opterećenja i njihove funkcije. RF opterećenja su pasivni uređaji namijenjeni apsorbiranju RF snage. Koriste se u širokom rasponu aplikacija, uključujući testiranje, umjeravanje i podudaranje u RF i mikrovalnim sustavima. Primarna svrha RF opterećenja je osigurati poznatu impedanciju i rasipati RF energiju bez da je odražava natrag u sustav.

Ključni čimbenici koje treba uzeti u obzir pri odabiru RF opterećenja

Kapacitet upravljanja napajanjem

Jedan od najvažnijih čimbenika koji treba uzeti u obzir je kapacitet upravljanja napajanjem RF opterećenja. To se određuje količinom RF snage koju opterećenje može sigurno raspršiti bez pregrijavanja ili održavanja oštećenja. Važno je odabrati opterećenje s ocjenom snage koja premašuje maksimalnu razinu snage koja se očekuje u vašoj aplikaciji. To osigurava da opterećenje može podnijeti prolazne snage i osigurava granicu sigurnosti. Na primjer, ako vaš sustav obično radi na 100 vata, preporučljivo je odabrati RF opterećenje s ocjenom snage od najmanje 150 vata.

Frekvencijski raspon

Raspon frekvencije RF opterećenja još je jedno kritično razmatranje. Različite aplikacije djeluju na različitim frekvencijama, a opterećenje mora biti u stanju pružiti konzistentnu impedansu u cijelom rasponu frekvencije od interesa. Pri odabiru RF opterećenja osigurajte da se njegov određeni frekvencijski raspon odgovara ili premašuje radnu frekvenciju vašeg sustava. Na primjer, ako vaša aplikacija djeluje u frekvencijskom pojasu od 2 - 4 GHz, odaberite RF opterećenje koje je dizajnirano za optimalno djelovanje unutar ovog raspona.

Impedancija

Usklađivanje impedancije od vitalnog je značaja za učinkovit prijenos snage u RF sustavima. Impedancija opterećenja RF trebala bi se podudarati s impedancijom izvora i ostatka sustava. Najčešća vrijednost impedancije u RF sustavima je 50 ohma, ali druge vrijednosti poput 75 ohma koriste se i u specifičnim aplikacijama. Obavezno odaberite RF opterećenje s odgovarajućom vrijednošću impedancije za vaš sustav. Neposredna impedancija može dovesti do refleksije signala, što može smanjiti performanse sustava i uzrokovati oštećenje komponenti.

VSWR (omjer napona stojećeg vala)

VSWR je mjera koliko dobro opterećenje RF odgovara impedanciji sustava. Niski VSWR ukazuje na dobru podudaranje impedancije, dok visoki VSWR znači da postoje značajna razmišljanja. Kada odaberete RF opterećenje, potražite nisku VSWR vrijednost, obično manju od 1,2: 1. Niži VSWR osigurava učinkovitiji prijenos snage i smanjuje rizik od izobličenja signala.

Vrsta RF opterećenja

Na raspolaganju je nekoliko vrsta RF opterećenja, od kojih svaka ima svoje karakteristike i primjene. Neke uobičajene vrste uključuju:

• Završeci: To su jednostavna, jedno -priključka RF opterećenja koja se koriste za prekid linija prijenosa i sprječavanje refleksije signala. Dostupne su u različitim vrijednostima snage i impedancije.
• Lutke: Dummy opterećenja koriste se za simulaciju opterećenja stvarnog svijeta tijekom ispitivanja i kalibracije. Oni mogu podnijeti visoku razinu snage i često se koriste u RF sustavima visoke snage.

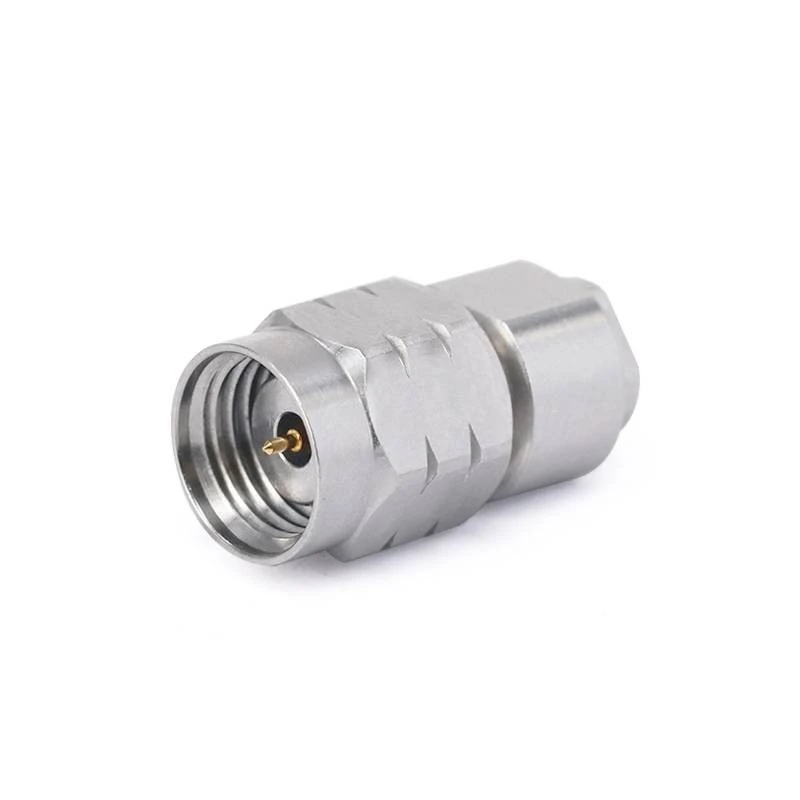

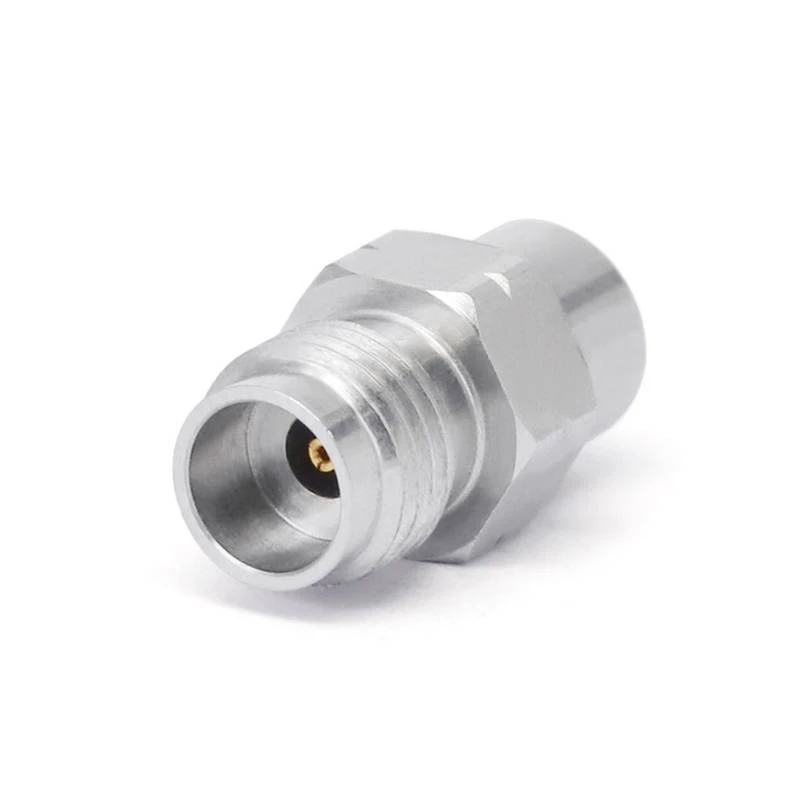

• Opterećenja priključka: Opterećenja konektora dizajnirana su tako da budu izravno spojena na RF konektore. Prikladni su za brzo i jednostavno testiranje i dostupni su u različitim tipovima priključka kao što su SMA, N i BNC.

Temperaturna stabilnost

Na performanse RF opterećenja mogu utjecati temperaturne promjene. Dobro RF opterećenje trebalo bi imati izvrsnu temperaturnu stabilnost kako bi se osiguralo konzistentne performanse u širokom rasponu radnih temperatura. Potražite opterećenja koja su dizajnirana materijalima i građevinskim tehnikama koje minimiziraju utjecaj temperaturnih varijacija na impedanciju i upravljanje napajanjem.

Fizička veličina i montaža

Fizička veličina i opcije ugradnje RF opterećenja također su važna razmatranja, posebno u prostoru - ograničenim aplikacijama. Odaberite opterećenje koje se može lako integrirati u vaš sustav i ima odgovarajuću konfiguraciju ugradnje. Neka su opterećenja dizajnirana za postavljanje stalka, dok su drugi prikladni za postavljanje ploče ili izravnu vezu s opremom.

Primjena - posebna razmatranja

Izbor RF opterećenja također ovisi o specifičnoj aplikaciji. Evo nekoliko primjera:

Laboratorijska ispitivanja

U laboratorijskim ispitnim okruženjima, točnost i ponovljivost su presudni. Odaberite RF opterećenja s visokom preciznošću i niskim VSWR -om kako biste osigurali točne rezultate ispitivanja. Uz to, opterećenja sa širokim frekvencijskim rasponom i podesivim ocjenama snage mogu biti korisna za testiranje različitih RF uređaja.

Telekomunikacijski sustavi

U telekomunikacijskim sustavima neophodni su pouzdanost i dugoročne performanse. Odaberite RF opterećenja koja su dizajnirana tako da izdrže teške radne uvjete telekomunikacijskih mreža, uključujući razinu velike snage i temperaturne varijacije.

Radarske sustave

Radarski sustavi često zahtijevaju visoke snage RF opterećenja za obradu velikih količina generirane RF energije. Potražite opterećenja s velikim kapacitetom rukovanja i brzim vremenima odziva kako biste udovoljili zahtjevima radarskih aplikacija.

Kvaliteta i pouzdanost

Kao dobavljač RF opterećenja, naglašavam važnost kvalitete i pouzdanosti. Kada odaberete RF opterećenje, preporučljivo je odabrati proizvode od uglednog proizvođača s dokazanim evidencijama. RF opterećenja visoke kvalitete izgrađena su korištenjem vrhunskih materijala i naprednih proizvodnih procesa, osiguravajući dugoročne performanse i izdržljivost. Provjerite ima li certifikata i pregleda kupaca kako biste procijenili kvalitetu proizvoda.

Trošak - analiza koristi

Iako je trošak važan faktor, to ne bi trebao biti jedini faktor koji određuje prilikom odabira RF opterećenja. Razmotrite ukupni omjer troškova - koristi procjenom performansi, pouzdanosti i značajki opterećenja. Nešto skuplje opterećenje s boljim performansama i pouzdanošću može vam dugoročno uštedjeti novac smanjujući potrebu za čestim zamjenama i minimiziranjem zastoja sustava.

Zaključak

Odabir pravog RF opterećenja složen je, ali bitan zadatak za osiguranje optimalnih performansi vaših RF sustava. Uzimajući u obzir čimbenike kao što su kapacitet upravljanja napajanjem, raspon frekvencije, impedancija, VSWR, vrsta opterećenja, stabilnost temperature, fizička veličina i primjena - specifični zahtjevi, možete donijeti informiranu odluku. Kao pouzdan dobavljač RF opterećenja, posvećen sam pružanju visokokvalitetnih RF opterećenja koja zadovoljavaju različite potrebe naših kupaca.

Ako imate bilo kakvih pitanja ili vam je potrebna pomoć u odabiru pravog RF učitavanja za vašu prijavu, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je pomoći vam da pronađete savršeno rješenje za svoj RF sustav. Radujemo se prilici da surađujemo s vama i podržavamo vaše RF projekte.

Reference

• Pozar, DM (2011). Mikrovalno inženjerstvo (4. izd.). Wiley.
• Collin, RE (2001). Temelji za mikrovalno inženjerstvo (2. izd.). Wiley.
