Kako odabrati PCB konektor za 5G komunikacijski uređaj?

Kada je riječ o 5G komunikacijskim uređajima, izbor PCB konektora igra ključnu ulogu u osiguravanju optimalne izvedbe i pouzdanosti. Kao vodeći dobavljač PCB konektora, razumijemo izazove i zahtjeve koji dolaze s odabirom pravih konektora za 5G aplikacije. U ovom postu na blogu vodit ćemo vas kroz ključne čimbenike koje treba uzeti u obzir pri odabiru PCB konektora za vaš 5G komunikacijski uređaj.

Razumijevanje 5G zahtjeva

5G tehnologija donosi značajan napredak u pogledu brzine, kapaciteta i niske latencije. Kako bi podržali ove značajke, 5G komunikacijski uređaji zahtijevaju konektore koji mogu rukovati visokofrekventnim signalima, visokim brzinama prijenosa podataka i održavati integritet signala. Frekvencijski raspon 5G može se protezati od frekvencija ispod - 6 GHz do frekvencija milimetarskih valova (iznad 24 GHz). Stoga, PCB konektori moraju biti dizajnirani da učinkovito rade unutar ovih frekvencijskih pojaseva.

Ključni čimbenici pri odabiru PCB konektora za 5G

1. Električna izvedba

• Usklađivanje impedancije: Usklađivanje impedancije bitno je za smanjenje refleksije signala i osiguranje maksimalnog prijenosa snage. Za 5G aplikacije potrebni su konektori s preciznom kontrolom impedancije (obično 50 ohma ili 75 ohma). Neusklađenost impedancije može dovesti do gubitka signala, izobličenja i smanjene performanse sustava.
• Insercijski gubitak: Insercijski gubitak je mjera gubitka snage signala do koje dolazi kada signal prolazi kroz konektor. U 5G komunikaciji, gdje se koriste visokofrekventni signali, mali uneseni gubitak je ključan. Konektori s naprednim dizajnom i visokokvalitetnim materijalima mogu pomoći u smanjenju unesenih gubitaka i održavanju snage signala.
• Povratni gubitak: Povratni gubitak označava količinu signala koja se odbija od konektora. Visoka vrijednost povratnog gubitka znači manju refleksiju signala i bolje usklađivanje impedancije. Za 5G uređaje poželjni su konektori s velikim povratnim gubitkom kako bi se osigurao učinkovit prijenos signala.

2. Mehanička izvedba

• Izdržljivost: 5G komunikacijski uređaji često se koriste u različitim okruženjima, uključujući industrijske, automobilske i potrošačke aplikacije. PCB konektori moraju biti dovoljno izdržljivi da izdrže mehanička opterećenja, vibracije i udarce. Priključci s robusnim materijalima za kućište i pouzdanim mehanizmima za zaključavanje mogu osigurati dugotrajnu izvedbu.
• Ciklusi parenja: Broj ciklusa spajanja i razdvajanja koje konektor može izdržati važan je faktor. U aplikacijama u kojima se konektori moraju često spajati i odspajati, kao što je oprema za testiranje i mjerenje ili modularni 5G uređaji, potrebni su konektori s velikim brojem ciklusa spajanja.
• Veličina i oblik: S trendom prema minijaturizaciji 5G uređaja, veličina i faktor oblika PCB konektora su kritični. Kompaktni konektori mogu uštedjeti prostor na tiskanoj ploči i omogućiti složenije dizajne krugova. Međutim, važno je osigurati da manja veličina ne ugrozi električnu i mehaničku izvedbu konektora.

3. Učinkovitost zaštite okoliša

• Raspon temperature: 5G komunikacijski uređaji mogu raditi u širokom rasponu temperatura. Priključci PCB-a trebali bi moći pravilno funkcionirati unutar navedenog temperaturnog raspona. Okruženje visoke temperature može uzrokovati širenje materijala i utjecati na električnu izvedbu konektora, dok okruženje niske temperature može učiniti materijal lomljivim.
• Otpornost na vlagu i koroziju: U vlažnom ili korozivnom okruženju, konektore je potrebno zaštititi od vlage i korozije. Konektori s odgovarajućom oblogom i brtvljenjem mogu spriječiti ulazak vlage i kemikalija, osiguravajući dugotrajnu pouzdanost.

4. Kompatibilnost

• Kompatibilnost PCB dizajna: PCB konektor treba biti kompatibilan s izgledom i dizajnom PCB-a. To uključuje čimbenike kao što su razmak pinova, stil montaže (površinska montaža ili kroz rupu) i broj pinova. Osiguravanje ispravne kompatibilnosti može pojednostaviti proces sklapanja PCB-a i smanjiti rizik od pogrešaka.
• Kompatibilnost sustava: Konektor bi trebao biti kompatibilan s drugim komponentama u 5G komunikacijskom sustavu, kao što su RF moduli, antene i procesori osnovnog pojasa. Problemi s kompatibilnošću mogu dovesti do smetnji signala, smanjenih performansi i kvarova sustava.

Vrste PCB konektora za 5G

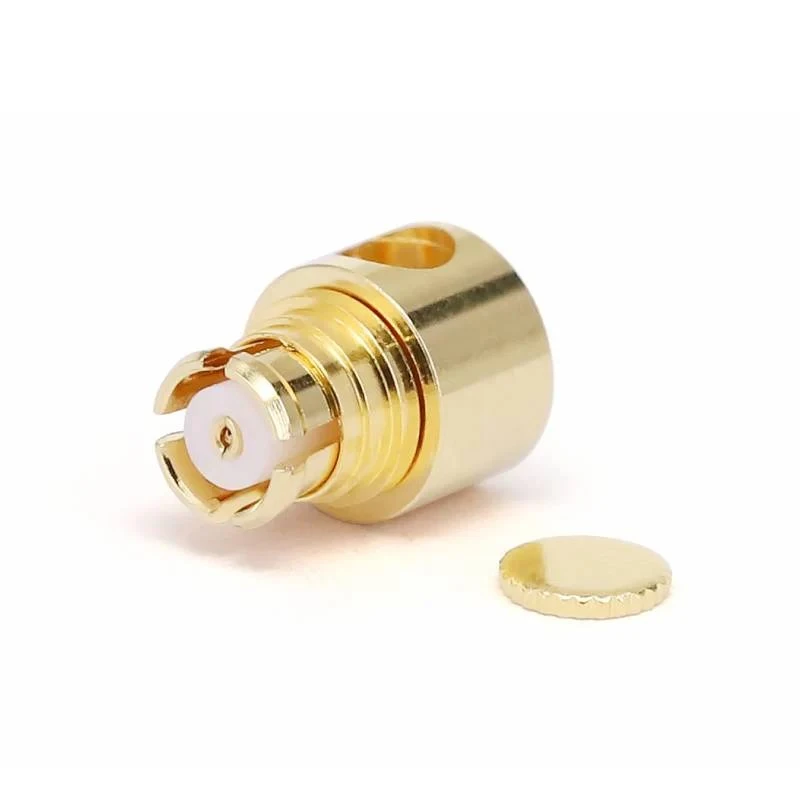

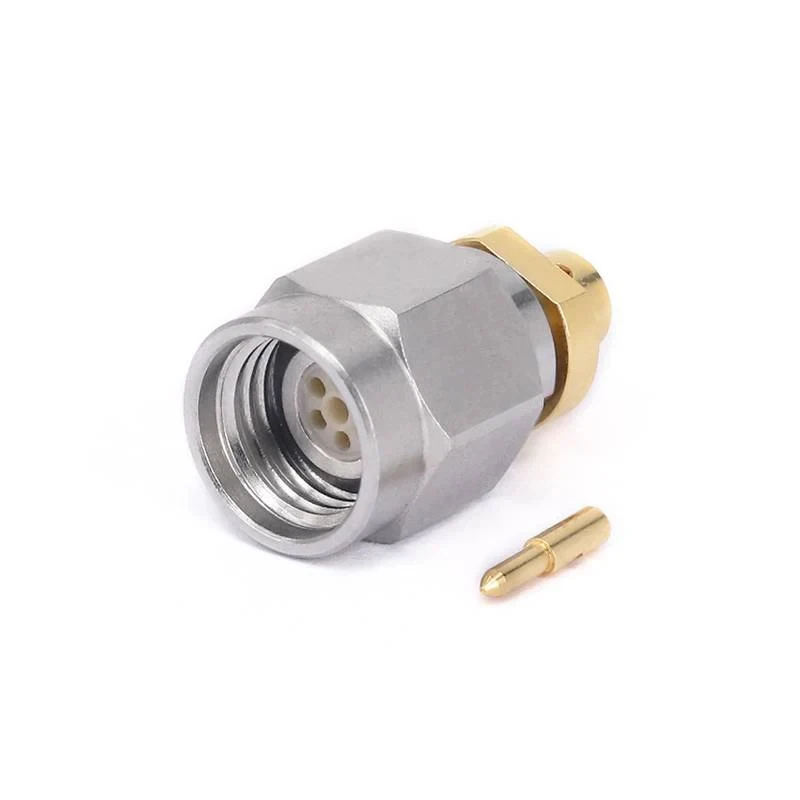

• Koaksijalni konektori: Koaksijalni konektori naširoko se koriste u 5G komunikaciji zbog svojih izvrsnih visokofrekventnih performansi. Prikladni su za aplikacije koje zahtijevaju prijenos signala velike brzine na kratke do srednje udaljenosti. Koaksijalni konektori dolaze u različitim tipovima, kao što su SMA, SMB i BNC, svaki sa svojim karakteristikama i primjenama.
• Brzi konektori ploča na ploču: Ovi se konektori koriste za spajanje dvije tiskane ploče u 5G uređaju. Dizajnirani su da podržavaju visoke brzine prijenosa podataka i osiguravaju integritet signala između ploča. Brzi konektori ploča-na-ploču često imaju tehnologiju diferencijalne signalizacije za smanjenje elektromagnetskih smetnji.
• RF konektori: RF konektori neophodni su za povezivanje RF komponenti u 5G komunikacijskim sustavima. Dizajnirani su za rukovanje visokofrekventnim signalima i za prijenos s malim gubicima. RF konektori se mogu koristiti za antenske veze, sučelja RF modula i druge RF aplikacije.

Dodatna razmatranja

• Čepovi za prašinu konektora: Poklopci protiv prašine mogu zaštititi konektore od prašine, prljavštine i vlage kada se ne koriste. To može pomoći produljiti životni vijek konektora i održati njihovu izvedbu.
• Staklene perle: Staklene kuglice se ponekad koriste u konektorima za električnu izolaciju i mehaničku podršku. Oni mogu pomoći u poboljšanju performansi i pouzdanosti konektora, posebno u visokofrekventnim aplikacijama.

Zaključak

Odabir pravog PCB konektora za 5G komunikacijski uređaj složena je odluka koja zahtijeva pažljivo razmatranje različitih čimbenika. Kao dobavljač PCB konektora, nudimo širok raspon konektora koji su posebno dizajnirani da zadovolje zahtjeve 5G aplikacija. Naši konektori su testirani i verificirani kako bi se osigurala visoka kvaliteta izvedbe, pouzdanosti i kompatibilnosti.

Ako ste u procesu odabira PCB konektora za svoj 5G komunikacijski uređaj, potičemo vas da nas kontaktirate za više informacija. Naš tim stručnjaka može vam pružiti profesionalne savjete i pomoći vam pronaći najprikladnije priključke za vaše specifične potrebe. Radimo zajedno kako bismo osigurali uspjeh vaših 5G projekata.

Reference

• "RF i mikrovalne pasivne komponente za bežične komunikacije" Inder Bahl i Bhartendu Gupta
• "High - Speed ​​Digital Design: A Handbook of Black Magic" Howarda Johnsona i Martina Grahama
• Industrijski standardi i specifikacije vezane uz 5G komunikaciju i PCB konektore.
