Kako izračunati ukupnu atenuaciju kada je spojeno više SMA atenuatora?

Bok tamo! Kao dobavljača SMA atenuatora, često me pitaju kako izračunati ukupnu atenuaciju kada je spojeno više SMA atenuatora. To je prilično često pitanje, posebno za one koji su novi u svijetu RF komponenti. Dakle, u ovom postu na blogu ću vam to raščlaniti na jednostavan i lako razumljiv način.

Što su SMA atenuatori?

Prije nego što se upustimo u izračune, prođimo brzo o tome što su SMA prigušivači. SMA, što je skraćenica za subminijaturnu verziju A, vrsta je koaksijalnog konektora koji se obično koristi u RF (radio frekvencijskim) aplikacijama. SMA prigušivači su pasivni uređaji koji smanjuju snagu RF signala bez značajnog izobličenja njegovog valnog oblika. Koriste se u raznim aplikacijama, kao što su testiranje i mjerenje, telekomunikacije i bežični sustavi.

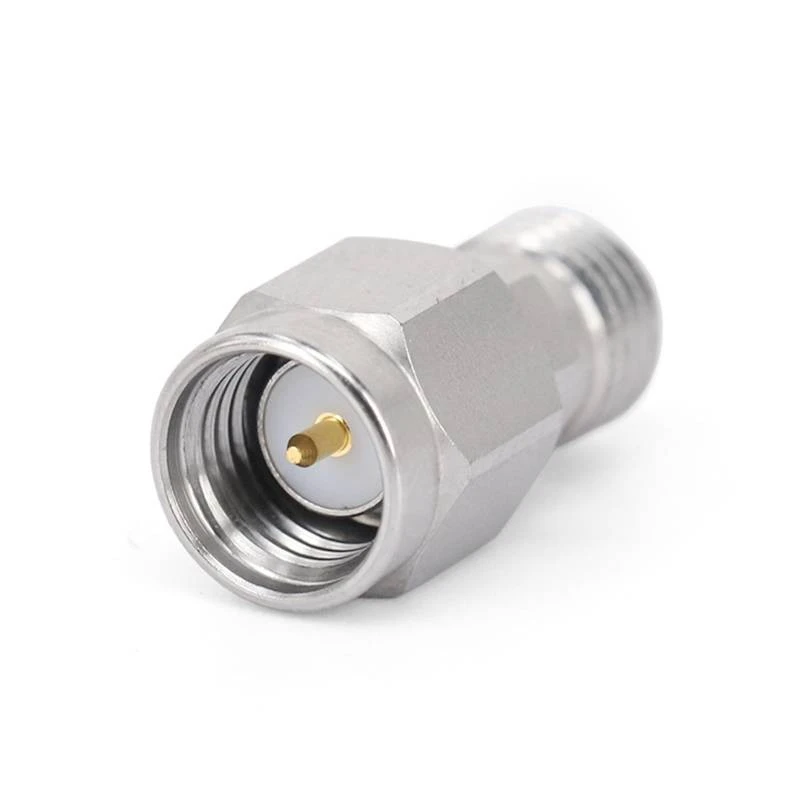

Ako ste zainteresirani za više informacija o SMA prigušivačima, možete pogledati našeSMA prigušivačistranici na našoj web stranici.

Razumijevanje slabljenja

Prigušenje se mjeri u decibelima (dB). Pozitivna vrijednost dB označava smanjenje snage signala. Na primjer, prigušivač od 3 dB smanjit će snagu signala za pola. Formula za izračunavanje omjera snage u decibelima je:

[
\text{Atenuacija (dB)} = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right)
]

Gdje je (P_{in}) ulazna snaga, a (P_{out}) izlazna snaga.

Izračun ukupnog prigušenja za višestruke prigušivače

Kada je više SMA prigušivača povezano u seriju, ukupno prigušenje je jednostavno zbroj pojedinačnih prigušenja. Recimo da imate tri SMA prigušivača s prigušenjem od 3 dB, 6 dB i 10 dB. Da biste pronašli ukupno prigušenje, samo zbrojite ove vrijednosti:

[
\text{Ukupno prigušenje} = 3 \text{ dB} + 6 \text{ dB} + 10 \text{ dB} = 19 \text{ dB}
]

Tako je jednostavno! To je zato što kada su atenuatori spojeni u seriju, izlaz jednog atenuatora postaje ulaz sljedećeg. Svaki prigušivač smanjuje snagu signala za određeni iznos, a ukupno smanjenje je zbroj tih pojedinačnih smanjenja.

Primjer izračuna

Proradimo detaljniji primjer. Pretpostavimo da imate ulazni signal snage 100 mW. Spojite dva SMA prigušivača u seriju: jedan s prigušenjem od 6 dB i drugi s prigušenjem od 10 dB.

Prvo, izračunajmo izlaznu snagu nakon prvog prigušivača. Korištenje formule za prigušenje:

[
6 \text{ dB} = 10 \log_{10} \lijevo( \frac{100 \text{ mW}}{P_{out1}} \desno)
]

[
\frac{6}{10} = \log_{10} \lijevo( \frac{100 \text{ mW}}{P_{out1}} \desno)
]

[
10^{0,6} = \frac{100 \text{ mW}}{P_{out1}}
]

[
P_{out1} = \frac{100 \text{ mW}}{10^{0,6}} \približno 25,12 \text{ mW}
]

Sada, ova izlazna snaga postaje ulazna snaga za drugi prigušivač. Izračunat ćemo izlaznu snagu nakon drugog prigušivača:

[
10 \text{ dB} = 10 \log_{10} \lijevo( \frac{25,12 \text{ mW}}{P_{out2}} \desno)
]

[
1 = \log_{10} \lijevo( \frac{25,12 \text{ mW}}{P_{out2}} \desno)
]

[
10^1 = \frac{25,12 \text{ mW}}{P_{out2}}
]

[
P_{out2} = \frac{25,12 \text{ mW}}{10} = 2,512 \text{ mW}
]

Također možemo izravno izračunati ukupno prigušenje:

[
\text{Ukupno prigušenje} = 6 \text{ dB} + 10 \text{ dB} = 16 \text{ dB}
]

Korištenje ukupnog prigušenja za određivanje konačne izlazne snage:

[
16 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
]

[
\frac{16}{10} = \log_{10} \lijevo( \frac{100 \text{ mW}}{P_{konačno}} \desno)
]

[
10^{1,6} = \frac{100 \text{ mW}}{P_{final}}
]

[
P_{final} = \frac{100 \text{ mW}}{10^{1,6}} \približno 2,512 \text{ mW}
]

Kao što vidite, obje metode daju nam isti rezultat.

Ostala razmatranja

Iako je izračun ukupnog prigušenja jednostavan kada su prigušnici spojeni u seriju, postoji još nekoliko stvari koje treba imati na umu:

• Usklađivanje impedancije: Provjerite imaju li svi prigušivači istu impedanciju. Neusklađena impedancija može uzrokovati refleksiju signala i utjecati na performanse vašeg sustava.
• Frekvencijski odziv: Različiti prigušivači mogu imati različite frekvencijske odzive. Provjerite jesu li prigušnici koje odaberete prikladni za frekvencijski raspon vaše primjene.

Srodni proizvodi

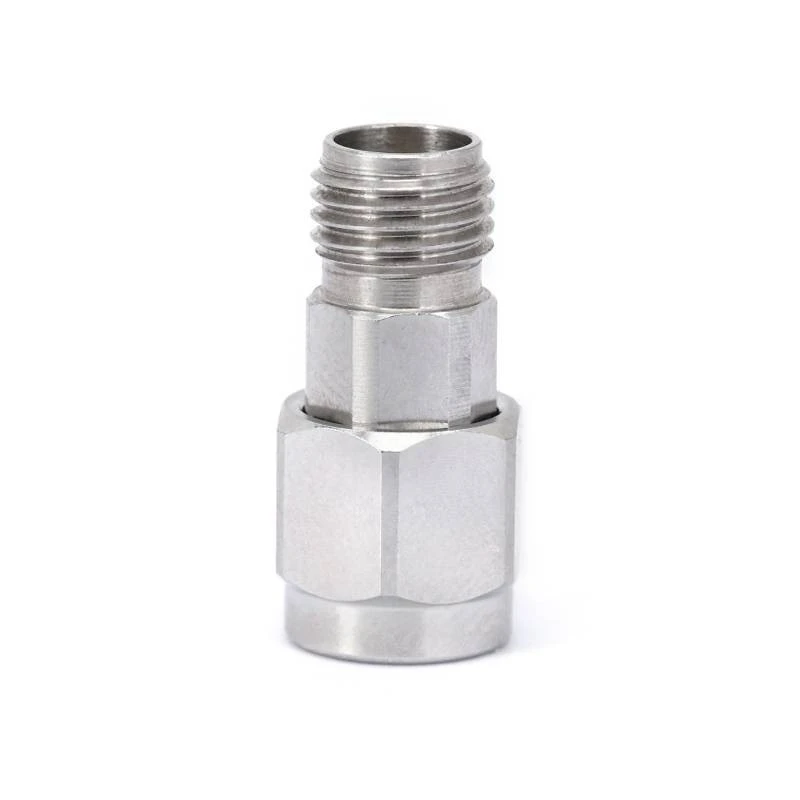

Osim SMA atenuatora nudimo iPrigušivači od 2,92 mmiPrigušivači od 2,4 mm. Ovo su također popularne vrste RF prigušivača koji se koriste u visokofrekventnim aplikacijama.

Zaključak

Izračunavanje ukupnog prigušenja kada je spojeno više SMA prigušivača je jednostavan postupak. Samo zbrojite pojedinačna prigušenja da biste dobili ukupni iznos. Ne zaboravite uzeti u obzir usklađivanje impedancije i frekvencijski odziv pri odabiru prigušivača.

Ako imate bilo kakvih pitanja ili vam je potrebna pomoć pri odabiru pravih prigušivača za vašu primjenu, nemojte se ustručavati kontaktirati. Tu smo da vam pomognemo sa svim vašim potrebama za RF komponentama. Bilo da ste hobist ili profesionalac u industriji, imamo proizvode i stručnost koji će zadovoljiti vaše zahtjeve. Kontaktirajte nas danas kako biste započeli razgovor o svojim potrebama nabave.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Temelji mikrovalnog inženjerstva (2. izdanje). Wiley.
