Kako fazni šum utječe na performanse RF sustava?

Fazni šum je kritični parametar u procjeni performansi RF (radio frekvencija) sustava. Kao vodeći dobavljač RF pojačala, iz prve smo ruke svjedočili kako fazni šum može značajno utjecati na ukupnu funkcionalnost i učinkovitost ovih sustava. U ovom blogu istražit ćemo koncept faznog šuma, njegove izvore i što je najvažnije, kako utječe na performanse RF sustava.

Razumijevanje faznog šuma

Fazni šum se definira kao kratkotrajne fluktuacije u fazi signala. U idealnom RF signalu, faza bi ostala konstantna tijekom vremena. Međutim, u scenarijima stvarnog svijeta, različiti čimbenici uvode nasumične varijacije u fazi signala. Te su fluktuacije tipično predstavljene u frekvencijskoj domeni kao bočne trake oko frekvencije nositelja.

Matematički, fazni šum se često izražava u smislu spektralne gustoće snage (PSD) faznih fluktuacija, obično u dBc/Hz (decibelima u odnosu na nosač po hercu). Niža vrijednost faznog šuma označava stabilniji signal, dok viša vrijednost implicira veću faznu nestabilnost.

Izvori faznog šuma

Postoji nekoliko izvora faznog šuma u RF sustavima. Jedan od primarnih izvora je oscilator. Oscilatori su temeljne komponente RF sustava koje se koriste za generiranje nosive frekvencije. Međutim, skloni su faznom šumu zbog toplinskog šuma u aktivnim i pasivnim komponentama, kao i mehaničkih vibracija i temperaturnih varijacija.

Drugi izvor faznog šuma su aktivne komponente u RF lancu, kao što su pojačala. Pojačala mogu unijeti fazni šum kroz nelinearno ponašanje svojih tranzistora. Kada pojačalo radi u nelinearnom području, može generirati intermodulacijske produkte koji doprinose faznom šumu.

Vanjski čimbenici također mogu pridonijeti faznom šumu. Na primjer, elektromagnetske smetnje (EMI) iz obližnjih elektroničkih uređaja ili šum napajanja mogu se povezati s RF signalom i uzrokovati fazne fluktuacije.

Utjecaj na kvalitetu signala

Jedan od najznačajnijih načina na koji fazni šum utječe na RF sustave je smanjenje kvalitete signala. U komunikacijskim sustavima fazni šum može uzrokovati smetnje susjednog kanala. Kada se bočne trake faznog šuma signala prošire u frekvencijski pojas susjednog kanala, mogu interferirati sa signalima u tom kanalu, što dovodi do smanjenja omjera signal-šum (SNR) i povećanja stope pogreške u bitovima (BER).

U radarskim sustavima fazni šum može smanjiti rezoluciju dometa. Radarski sustavi oslanjaju se na precizno mjerenje fazne razlike između odašiljanih i primljenih signala za određivanje udaljenosti mete. Fazni šum može unijeti pogreške u ova fazna mjerenja, što rezultira manje točnim određivanjem dometa mete.

Utjecaj na spektralnu čistoću

Fazni šum također ima izravan utjecaj na spektralnu čistoću RF signala. Signal visokog faznog šuma ima široke bočne pojaseve, što znači da se snaga signala širi u širem frekvencijskom rasponu. To može predstavljati problem u aplikacijama gdje je potreban uskopojasni signal, kao što su sustavi frekvencijskog multipleksiranja (FDM).

U FDM sustavima, više signala se odašilje istovremeno u različitim frekvencijskim pojasima. Ako je fazni šum signala previsok, njegove bočne trake mogu se preklapati s frekvencijskim pojasima drugih signala, uzrokujući smetnje i smanjujući ukupni kapacitet sustava.

Utjecaj na osjetljivost prijemnika

Osjetljivost prijemnika je ključni parametar u RF sustavima, budući da određuje minimalnu snagu signala koju prijamnik može otkriti. Fazni šum može smanjiti osjetljivost prijemnika povećanjem donjeg praga šuma.

Kada se bočne trake faznog šuma lokalnog oscilatora u prijamniku pomiješaju s dolaznim signalom, mogu generirati dodatne komponente šuma. Ove komponente šuma dodaju toplinski šum koji je već prisutan u prijemniku, povećavajući ukupnu razinu šuma i smanjujući sposobnost prijemnika da otkrije slabe signale.

Naša RF pojačala i fazni šum

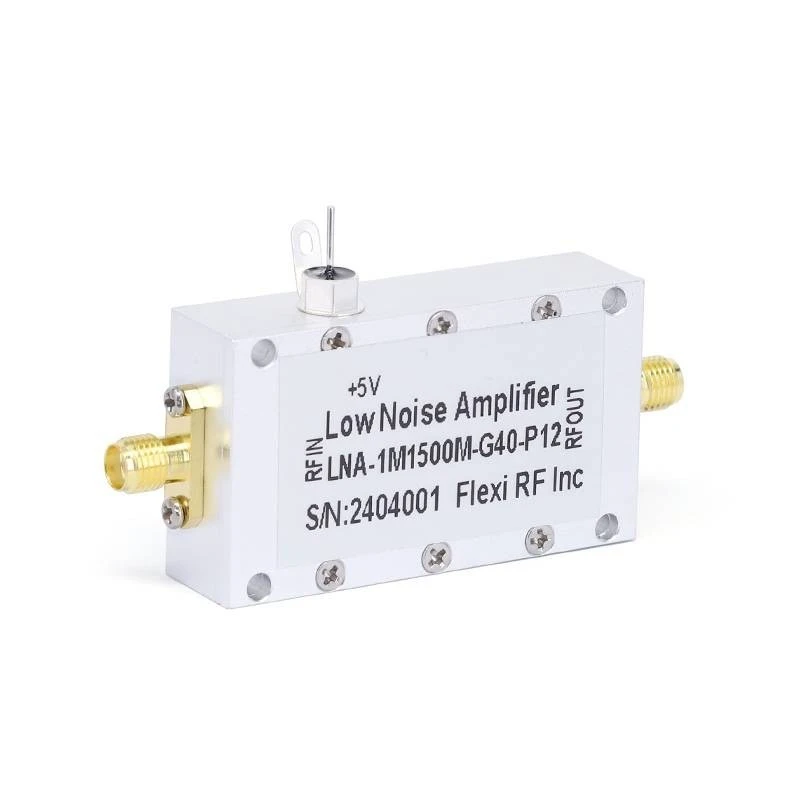

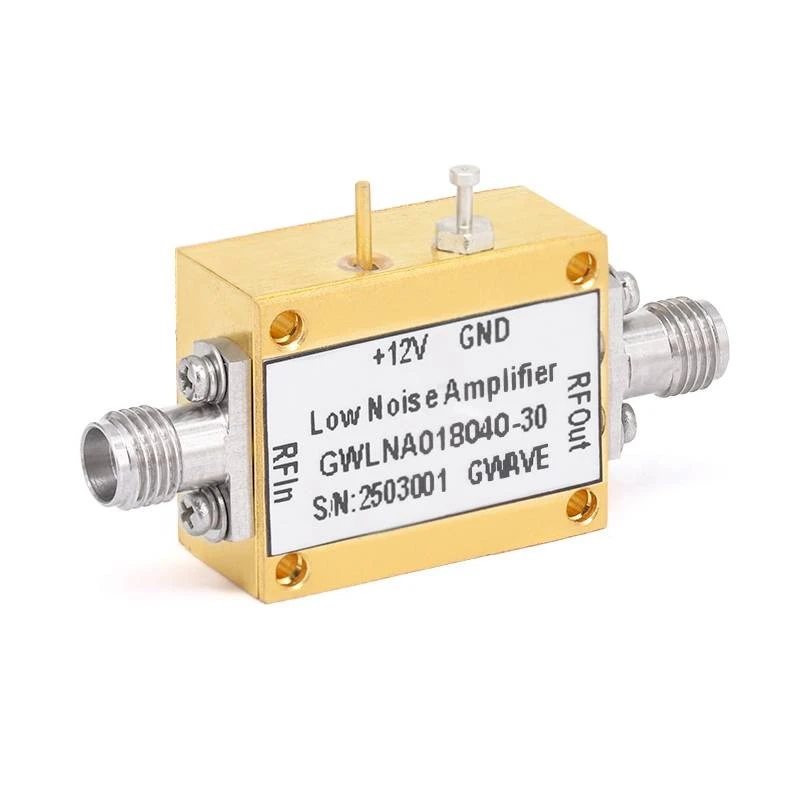

Kao dobavljač RF pojačala, razumijemo važnost smanjenja faznog šuma u našim proizvodima. NašeNiskošumna pojačala od 90 GHz,Niskošumna pojačala od 50 GHz, iNiskošumna pojačala od 18 GHzdizajnirani su s naprednim tehnologijama za smanjenje faznog šuma i poboljšanje ukupne izvedbe RF sustava.

Koristimo visokokvalitetne komponente i najsuvremenije proizvodne procese kako bismo osigurali da naša pojačala imaju niske karakteristike faznog šuma. Naši inženjeri pažljivo dizajniraju krugove pojačala kako bi smanjili nelinearne efekte koji mogu doprinijeti faznom šumu. Osim toga, implementiramo učinkovite tehnike zaštite i filtriranja kako bismo smanjili utjecaj vanjskih smetnji na performanse pojačala.

Ublažavanje faznog šuma u RF sustavima

Postoji nekoliko strategija koje se mogu primijeniti za ublažavanje učinaka faznog šuma u RF sustavima. Jedan pristup je korištenje visokokvalitetnih oscilatora s niskim faznim šumom. Na primjer, kristalni oscilatori su poznati po svojim izvrsnim performansama faznog šuma i često se koriste u aplikacijama gdje je nizak fazni šum kritičan.

Druga strategija je korištenje fazno zaključanih petlji (PLL). PLL se može koristiti za generiranje stabilne izlazne frekvencije zaključavanjem na referentni signal. Također se mogu koristiti za smanjenje faznog šuma oscilatora filtriranjem visokofrekventnih faznih fluktuacija.

Osim toga, pravilan raspored strujnog kruga i tehnike uzemljenja mogu pomoći u smanjenju faznog šuma. Minimiziranjem duljine tragova signala i osiguravanjem dobre ravnine uzemljenja, sprezanje vanjskih smetnji može se smanjiti, čime se smanjuje fazni šum u sustavu.

Zaključak

Fazni šum složen je i značajan čimbenik koji može imati dubok utjecaj na performanse RF sustava. Može pogoršati kvalitetu signala, smanjiti spektralnu čistoću i smanjiti osjetljivost prijemnika. Kao dobavljač RF pojačala, predani smo pružanju proizvoda koji minimiziraju fazni šum i poboljšavaju ukupne performanse RF sustava.

Ako tražite visokoučinkovita RF pojačala s niskim faznim šumom, pozivamo vas da nas kontaktirate radi detaljne rasprave o vašim specifičnim zahtjevima. Naš tim stručnjaka spreman je pomoći vam u odabiru pravog pojačala za vašu primjenu i pružiti vam najbolja moguća rješenja.

Reference

1. Požar, DM (2011). Mikrovalno inženjerstvo. Wiley.
2. Razavi, B. (2011). RF mikroelektronika. Prentice Hall.
3. Lee, TH (2004). Dizajn CMOS radiofrekventnih integriranih krugova. Cambridge University Press.
