Kakva su RF opterećenja u usporedbi s kondenzatorima u RF aplikacijama?

U dinamičnom području radiofrekvencijskih (RF) aplikacija, izbor između RF opterećenja i kondenzatora ključna je odluka koja može značajno utjecati na performanse i učinkovitost elektroničkih sustava. Kao dobavljač RF opterećenja od povjerenja, iz prve sam ruke svjedočio različitim zahtjevima i izazovima s kojima se suočavaju inženjeri i dizajneri u ovom području. U ovom postu na blogu zadubit ću se u zamršenost RF opterećenja i kondenzatora, uspoređujući njihove karakteristike, primjene i performanse kako bih vam pomogao u donošenju informiranih odluka za vaše RF projekte.

Razumijevanje RF opterećenja i kondenzatora

Prije nego što krenemo s usporedbom, prvo uspostavimo jasno razumijevanje RF opterećenja i kondenzatora.

RF opterećenja

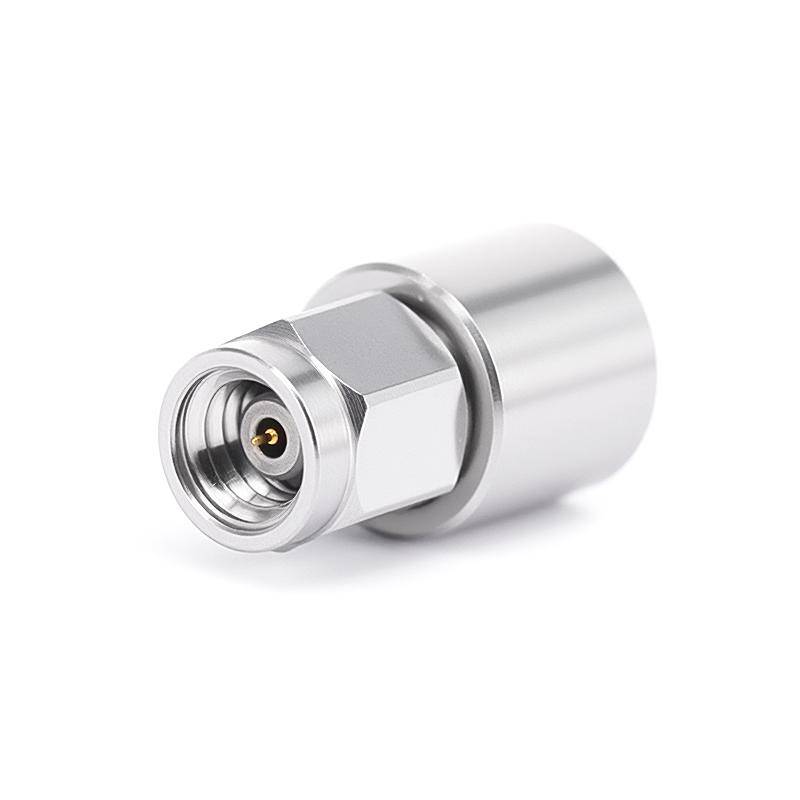

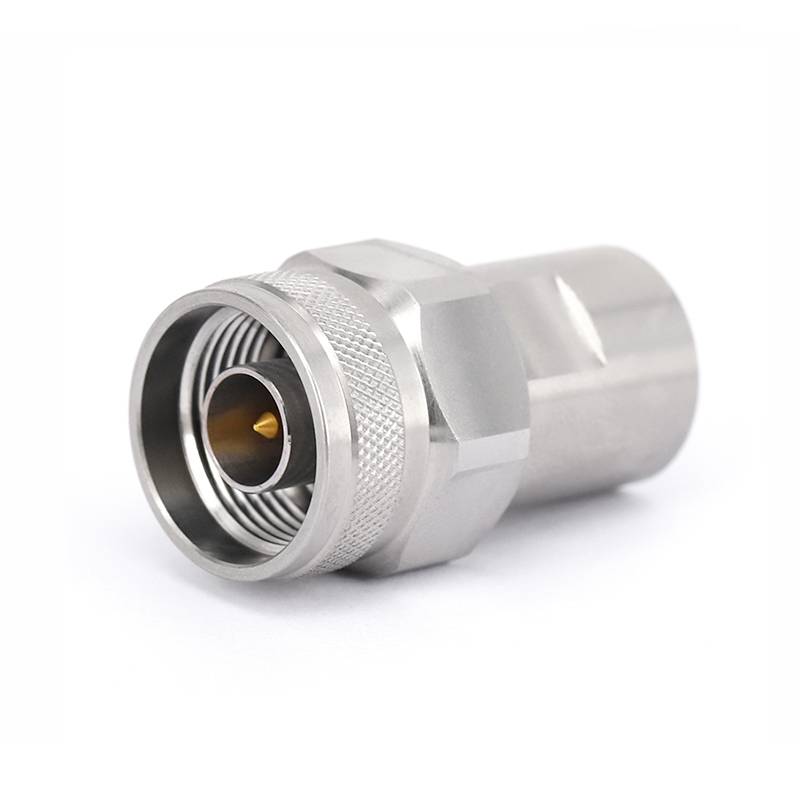

RF opterećenja su pasivne komponente dizajnirane da apsorbiraju RF energiju i daju završetak za RF krugove. Obično se koriste za simulaciju stvarnih uvjeta, testiranje RF opreme i osiguravanje pravilnog usklađivanja impedancije. RF opterećenja dolaze u različitim vrstama, uključujući fiksna opterećenja, varijabilna opterećenja i precizna opterećenja, a svako je prilagođeno specifičnim primjenama i frekvencijskim rasponima. Na primjer,GPO RF opterećenjase obično koriste u visokofrekventnim aplikacijama, dok1,0 mm RF opterećenjaprikladni su za ultravisoke frekvencije.N RF opterećenjanaširoko se koriste u RF aplikacijama opće namjene zbog svoje svestranosti i pouzdanosti.

Kondenzatori

S druge strane, kondenzatori su pasivne komponente koje pohranjuju i oslobađaju električnu energiju u električnom polju. Koriste se u širokom rasponu RF aplikacija, uključujući filtriranje, spajanje, premošćivanje i ugađanje. Kondenzatori dolaze u različitim vrstama, kao što su keramički, liskunski, filmski i elektrolitski kondenzatori, svaki sa svojim jedinstvenim karakteristikama i parametrima performansi. U RF primjenama, keramički kondenzatori se često preferiraju zbog svoje visoke gustoće kapaciteta, niskog ekvivalentnog serijskog otpora (ESR) i izvrsnih visokofrekventnih performansi.

Usporedba RF opterećenja i kondenzatora

Sada kada imamo osnovno razumijevanje RF opterećenja i kondenzatora, usporedimo ih u smislu nekoliko ključnih aspekata.

Usklađivanje impedancije

Jedna od primarnih funkcija RF opterećenja je osigurati precizno podudaranje impedancije s RF izvorom ili prijenosnom linijom. Ovo je ključno za smanjenje refleksije signala i osiguranje maksimalnog prijenosa snage. RF opterećenja dizajnirana su tako da imaju određenu vrijednost impedancije, obično 50 ili 75 ohma, koja je usklađena s karakterističnom impedancijom RF sustava. Nasuprot tome, kondenzatori se prvenstveno ne koriste za usklađivanje impedancije. Iako mogu donekle utjecati na impedanciju strujnog kruga, njihova glavna funkcija je pohranjivanje i oslobađanje električne energije.

Rukovanje snagom

RF opterećenja dizajnirana su za rukovanje visokim razinama RF snage bez značajnog pogoršanja performansi. Obično su ocijenjeni za određenu razinu snage, koja može varirati od nekoliko milivata do nekoliko kilovata, ovisno o primjeni. Kondenzatori, s druge strane, imaju ograničenu sposobnost rukovanja snagom. Općenito se koriste za aplikacije male snage, kao što su filtriranje i spajanje, gdje su razine snage relativno niske.

Frekvencijski odziv

RF opterećenja dizajnirana su za rad u širokom rasponu frekvencija, od nekoliko kiloherca do nekoliko gigaherca. Optimizirani su za ravni frekvencijski odziv, što znači da pružaju dosljednu impedanciju i apsorpciju snage u cijelom frekvencijskom rasponu. Kondenzatori, s druge strane, imaju ograničen frekvencijski odziv. Njihova vrijednost kapacitivnosti i performanse mogu značajno varirati s frekvencijom, osobito na visokim frekvencijama. To ih čini manje prikladnima za aplikacije koje zahtijevaju širok raspon frekvencija.

Slabljenje signala

RF opterećenja koriste se za apsorbiranje RF energije i osiguravanje slabljenja signala. Dizajnirani su za raspršivanje RF snage kao topline, čime se smanjuje amplituda RF signala. Kondenzatori, s druge strane, ne daju značajno slabljenje signala. Uglavnom se koriste za filtriranje i spajanje, gdje je cilj proći određene frekvencije dok druge blokiraju.

Prijave

RF opterećenja obično se koriste u raznim RF aplikacijama, uključujući RF testiranje, kalibraciju i mjerenje. Također se koriste u RF pojačalima snage, antenama i dalekovodima za pružanje završetka i osiguravanje pravilnog usklađivanja impedancije. Kondenzatori se, s druge strane, koriste u širokom rasponu RF primjena, uključujući filtriranje, spajanje, premošćivanje i ugađanje. Također se koriste u RF oscilatorima, mikserima i pojačalima za kontrolu frekvencije i faze RF signala.

Prednosti i nedostaci RF opterećenja i kondenzatora

Na temelju gornje usporedbe, možemo sažeti prednosti i nedostatke RF opterećenja i kondenzatora kako slijedi:

RF opterećenja

• Prednosti:
  • Precizno usklađivanje impedancije
  • Mogućnost rukovanja velikom snagom
  • Širok frekvencijski odziv
  • Slabljenje signala
  • Prikladno za RF testiranje i mjerenje
• Nedostaci:
  • Ograničeno na pružanje usklađivanja impedancije i prigušenja signala
  • Viši trošak u usporedbi s kondenzatorima
  • Stvara toplinu, što može zahtijevati dodatne mjere hlađenja

Kondenzatori

• Prednosti:
  • Niska cijena
  • Mala veličina
  • Visoka gustoća kapaciteta
  • Prikladno za filtriranje, spajanje, premošćivanje i ugađanje
• Nedostaci:
  • Ograničena sposobnost rukovanja snagom
  • Uzak frekvencijski odziv
  • Ne osigurava značajno prigušenje signala

Odabir prave komponente za vašu RF aplikaciju

Kada birate između RF opterećenja i kondenzatora za svoju RF aplikaciju, važno je uzeti u obzir specifične zahtjeve i ograničenja vašeg projekta. Evo nekoliko čimbenika koje treba uzeti u obzir:

Usklađivanje impedancije

Ako je usklađivanje impedancije kritično za vašu primjenu, RF opterećenja su jasan izbor. Omogućuju precizno usklađivanje impedancije s RF izvorom ili prijenosnom linijom, smanjujući refleksiju signala i osiguravajući maksimalan prijenos snage.

Rukovanje snagom

Ako vaša aplikacija zahtijeva sposobnost rukovanja velikom snagom, RF opterećenja su bolja opcija. Dizajnirani su za rukovanje visokim razinama RF snage bez značajnog pogoršanja performansi.

Frekvencijski odziv

Ako vaša aplikacija zahtijeva široki frekvencijski odziv, RF opterećenja su prikladnija. Optimizirani su za ravan frekvencijski odziv, pružajući dosljednu impedanciju i apsorpciju snage u cijelom frekvencijskom rasponu.

Slabljenje signala

Ako je potrebno prigušenje signala, RF opterećenja su očigledan izbor. Dizajnirani su za apsorbiranje RF energije i osiguravanje prigušenja signala, smanjujući amplitudu RF signala.

Cijena i veličina

Ako su cijena i veličina važni čimbenici, kondenzatori bi mogli biti bolja opcija. Općenito su jeftiniji i manji su u usporedbi s RF opterećenjima.

Zaključak

Zaključno, RF opterećenja i kondenzatori bitne su komponente u RF aplikacijama, a svaki ima svoje jedinstvene karakteristike i parametre performansi. RF opterećenja prvenstveno se koriste za usklađivanje impedancije, rukovanje snagom i slabljenje signala, dok se kondenzatori uglavnom koriste za filtriranje, spajanje, premošćivanje i ugađanje. Kada birate između RF opterećenja i kondenzatora, važno je uzeti u obzir specifične zahtjeve i ograničenja vašeg projekta, kao što su usklađivanje impedancije, rukovanje snagom, frekvencijski odziv, slabljenje signala, cijena i veličina.

Kao vodeći dobavljač RF opterećenja, nudimo širok raspon visokokvalitetnih RF opterećenja kako bismo zadovoljili različite potrebe naših kupaca. Naša RF opterećenja dizajnirana su i proizvedena prema najvišim standardima, osiguravajući pouzdan rad i dugotrajnu izdržljivost. Ako imate bilo kakvih pitanja ili vam je potrebna pomoć pri odabiru pravog RF opterećenja za vašu aplikaciju, nemojte se ustručavati kontaktirati nas. Ovdje smo da vam pomognemo s vašim zahtjevima za RF opterećenjem i pomognemo vam da postignete optimalne performanse u vašim RF projektima.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Temelji mikrovalnog inženjerstva (2. izdanje). McGraw-Hill.
• Hayt, WH i Kemmerly, JE (2001). Inženjerska analiza krugova (6. izdanje). McGraw-Hill.
