Kako RF opterećenja utječu na učinkovitost RF sustava?

Hej tamo, kolege RF entuzijasti! Kao dobavljač RF opterećenja, proveo sam tonu vremena zaronio u kako ove male komponente mogu imati ogroman utjecaj na učinkovitost RF sustava. Dakle, kopajmo i zajedno istražujemo ovu temu.

Prvo, koja su RF opterećenja? Pa, oni su u osnovi uređaji koji apsorbiraju RF snagu. Zamislite ih kao "tone" u RF krugu. Koriste se u svim vrstama aplikacija, od testiranja i mjerenja do prekida signala. Ali kako utječu na učinkovitost RF sustava?

Jedan od ključnih načina na koji RF opterećuje učinkovitost je kroz njihovo podudaranje impedancije. U idealnom svijetu impedancija opterećenja RF savršeno bi odgovarala impedanciji izvora. Kad se to dogodi, događa se maksimalni prijenos snage. To znači da RF sustav može djelovati s vršnom učinkovitošću jer postoji minimalno odraz snage na izvor.

Recimo da imate RF pojačalo koje šalje signal. Ako impedancija opterećenja ne odgovara izlaznoj impedanciji pojačala, dio snage će se odbiti natrag. To odražava moć ne samo da smanjuje količinu snage koja se zapravo isporučuje u opterećenje, već može uzrokovati i probleme poput pregrijavanja u pojačalu. To je poput pokušaja proliti vodu kroz cijev preuska - imat ćete neki povratni tok i neučinkovitost.

Drugi čimbenik koji treba uzeti u obzir je kapacitet upravljanja napajanjem opterećenja RF. Ako koristite teret koji ne može podnijeti količinu snage koja se šalje na putu, to će se zagrijati. A kad se zagrije, njegova izvedba može se degradirati. To može dovesti do smanjenja ukupne učinkovitosti RF sustava. Na primjer, ako upravljate visokim odašiljačem snage i imate opterećenje koje je ocijenjeno za mnogo nižu snagu, opterećenje bi moglo početi mijenjati svoje karakteristike impedancije dok se zagrijava. Ova promjena impedancije tada može uzrokovati više odraz snage i manje učinkovit rad.

Odgovor frekvencije RF opterećenja je također presudan. RF sustavi često rade na širokom rasponu frekvencija. Dobro RF opterećenje trebalo bi imati ravni frekvencijski odziv unutar radnog frekvencijskog raspona sustava. Ako je odgovor opterećenja neravan, može uzrokovati da se različite frekvencije apsorbiraju drugačije. To može rezultirati izobličenjem signala i smanjenom učinkovitošću. Na primjer, u bežičnom komunikacijskom sustavu, ako RF opterećenje ne obradi sve frekvencije u komunikacijskom opsegu jednako dobro, neki dijelovi signala mogu se izgubiti ili iskriviti, što dovodi do manje učinkovitog prijenosa.

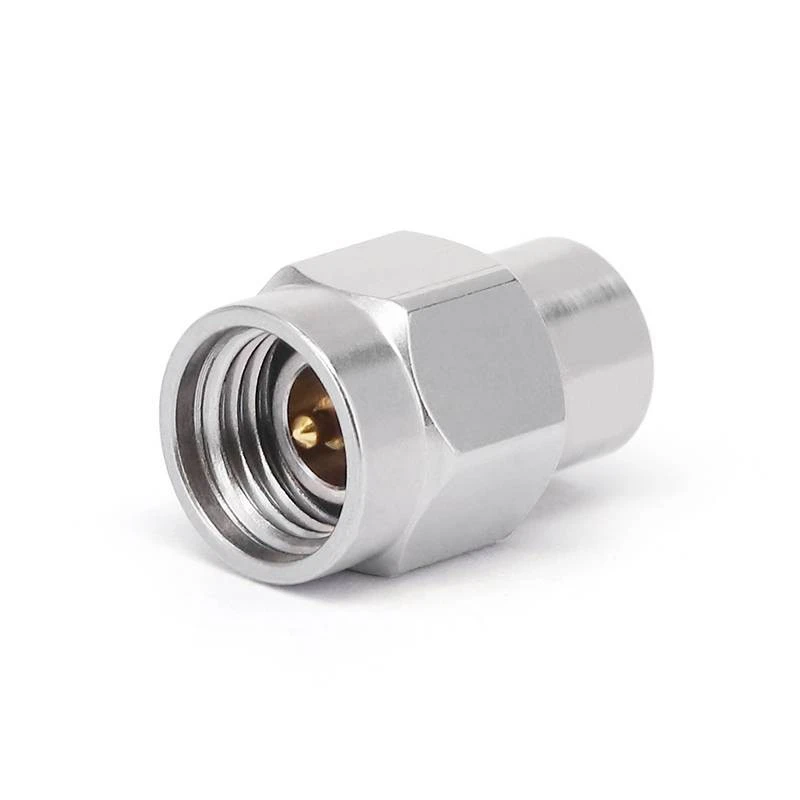

Sada, razgovarajmo o različitim vrstama RF opterećenja i kako oni mogu utjecati na učinkovitost. Jedna uobičajena vrsta jeOpterećenja priključka. Oni su dizajnirani tako da se lako povežu s drugim RF komponentama. Izvrsni su za aplikacije u kojima vam je potrebno brzo i pouzdano opterećenje. Opterećenja konektora mogu imati veliki utjecaj na učinkovitost, pogotovo ako su dobro osmišljeni. Opterećenje konektora visoke kvalitete imat će izvrsno podudaranje impedancije i nizak gubitak umetanja. Gubitak umetanja je količina snage koja se izgubi kada je opterećenje umetnuto u RF krug. Što je niži gubitak umetanja, sustav će biti učinkovitiji.

Postoje i fiksna i promjenjiva RF opterećenja. Fiksna opterećenja imaju postavljenu vrijednost impedancije, dok varijabilna opterećenja omogućuju podešavanje impedance. Promjenjiva opterećenja mogu biti vrlo korisna u situacijama u kojima trebate fino - prilagoditi RF sustav za maksimalnu učinkovitost. Na primjer, tijekom faze ispitivanja RF proizvoda možda biste htjeli mijenjati impedanciju opterećenja da biste vidjeli kako sustav djeluje u različitim uvjetima. Pronalaženjem optimalne impedancije opterećenja možete poboljšati ukupnu učinkovitost sustava.

Pored tehničkih aspekata, kvaliteta proizvodnje opterećenja RF također igra ulogu u učinkovitosti. Dobro - napravljeno RF opterećenje bit će stabilnije i pouzdanije. Imat će bolje materijale i konstrukciju, što znači da je manje vjerovatno da će s vremenom imati problema poput impedancije. Jeftinija, niska kvalitetna opterećenja u početku mogu izgledati kao dobar posao, ali mogu vas dugoročno koštati više zbog smanjene učinkovitosti i potencijalnih kvarova u sustavu.

Dakle, kako možete osigurati da vaš RF sustav bude što učinkovitiji kada koristite RF opterećenja? Prvo, napravite svoje istraživanje. Obavezno razumite zahtjeve vašeg RF sustava, uključujući razinu snage, raspon frekvencije i karakteristike impedancije. Zatim odaberite pravu vrstu RF opterećenja. Potražite opterećenja koja su posebno dizajnirana za vašu aplikaciju.

Kada je u pitanju instalacija, pažljivo slijedite upute proizvođača. Nepravilna instalacija može dovesti do problema poput lošeg električnog kontakta, što može povećati gubitak umetanja i smanjiti učinkovitost. Također, redovito pratite performanse RF opterećenja. Provjerite znakove pregrijavanja, promjene impedancije ili drugih problema. Ako primijetite bilo kakve probleme, riješite ih brzo kako biste spriječili daljnju degradaciju učinkovitosti sustava.

Kao dobavljač RF opterećenja, uvijek sam tu da vam pomognem donijeti pravi izbor. Bez obzira jeste li mali hobist RF -a ili industrijski korisnik velike skale, mogu vam pružiti visokokvalitetne RF opterećenja koja su dizajnirana kako bi maksimizirala učinkovitost vaših RF sustava. Ako ste zainteresirani da saznate više o našim proizvodima ili imate bilo kakvih pitanja o tome kako RF opterećenja mogu utjecati na vaš sustav, ne ustručavajte se posegnuti. Možemo imati detaljnu raspravu o vašim specifičnim potrebama i pronaći najbolja rješenja za vas.

Zaključno, RF opterećenja imaju značajan utjecaj na učinkovitost RF sustava. Od podudaranja impedancije i rukovanja napajanjem do frekvencijskog odziva i kvalitete proizvodnje, svaki aspekt RF opterećenja može utjecati na to kako dobro funkcionira RF sustav. Odabirom pravih RF opterećenja i pravilnim brigom o njima možete osigurati da vaš RF sustav radi na vrhunskoj učinkovitosti. Dakle, ako ste na tržištu za RF opterećenja, povikajte nas. Spremni smo vam pomoći da svoj RF sustav odvede na sljedeću razinu.

Reference

• Microwave Engineering, David M. Pozar
• Dizajn RF kruga, Chris Bowick
