Mogu li se RF opterećenja koristiti u mrežama za usklađivanje RF impedancije?

U području radiofrekvencijskog (RF) inženjeringa, usklađivanje impedancije kritičan je koncept koji osigurava maksimalan prijenos snage između izvora i opterećenja. RF opterećenja su, s druge strane, komponente dizajnirane da apsorbiraju RF energiju bez njezinog odbijanja. Često pitanje koje se postavlja jest mogu li se RF opterećenja koristiti u mrežama za usklađivanje RF impedancije. U ovom postu na blogu detaljno ćemo istražiti ovu temu, oslanjajući se na našu stručnost kao dobavljača RF opterećenja.

Razumijevanje mreža za usklađivanje RF impedancije

Prije nego što se zadubimo u korištenje RF opterećenja u mrežama za usklađivanje impedancije, važno je razumjeti što su mreže za usklađivanje impedancije i zašto su važne. U RF sustavu, izvor i opterećenje često imaju različite vrijednosti impedancije. Kada postoji neusklađenost između impedancije izvora i impedancije opterećenja, dio RF snage reflektira se natrag na izvor. Ova refleksija može uzrokovati niz problema, uključujući smanjenu učinkovitost prijenosa energije, izobličenje signala i potencijalno oštećenje opreme izvora.

Mreže za usklađivanje impedancije su sklopovi dizajnirani za transformaciju impedancije opterećenja kako bi odgovarala impedanciji izvora. Ove mreže obično se sastoje od pasivnih komponenti kao što su induktori, kondenzatori i otpornici. Pažljivim odabirom vrijednosti ovih komponenti, inženjeri mogu stvoriti mrežu koja predstavlja impedanciju izvoru koja je jednaka njegovoj karakterističnoj impedanciji, čime se maksimizira prijenos snage.

Uloga RF opterećenja

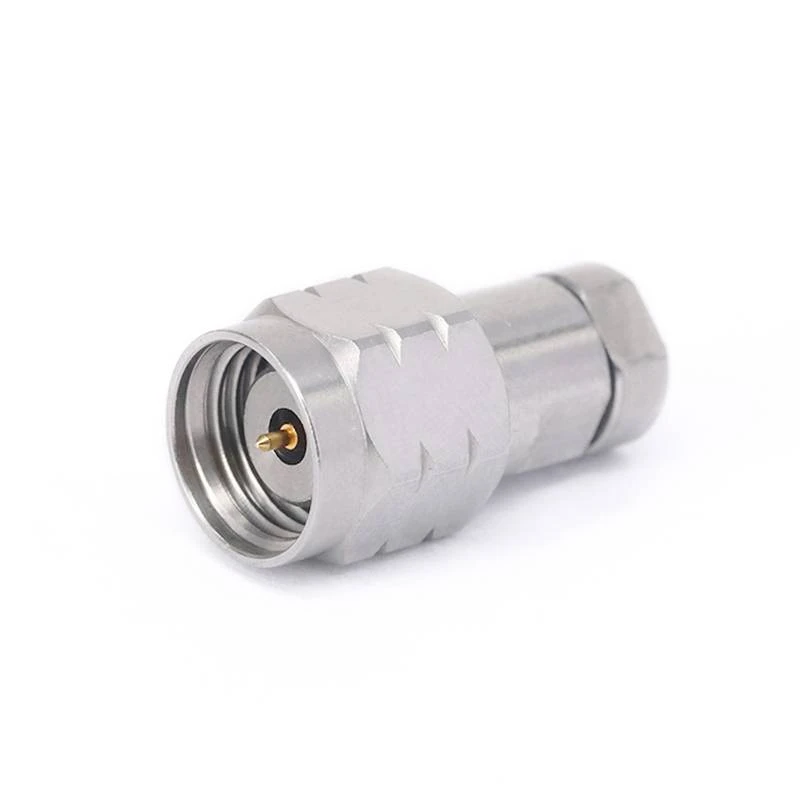

RF opterećenja su pasivne komponente koje su dizajnirane da apsorbiraju RF energiju. Obično se koriste u aplikacijama za testiranje i mjerenje, gdje daju poznatu impedanciju završetka za RF signale. RF opterećenja dostupna su u različitim vrstama i konfiguracijama, a svaka je dizajnirana da zadovolji specifične zahtjeve. Na primjer,G3PO RF opterećenjadizajnirani su za visokofrekventne primjene, dok1,85 mm RF opterećenjaprikladni su za ultravisoke frekvencije.GPO RF opterećenjanude kombinaciju visokih performansi i kompaktne veličine, što ih čini idealnim za širok raspon primjena.

Primarna funkcija RF opterećenja je osigurati nereflektirajući završetak za RF signal. To se postiže projektiranjem opterećenja tako da ima impedanciju koja je jednaka karakterističnoj impedanciji dalekovoda. Kada impedancija opterećenja odgovara impedanciji dalekovoda, svu RF energiju apsorbira opterećenje i nema refleksije natrag na izvor.

Mogu li se RF opterećenja koristiti u mrežama za usklađivanje RF impedancije?

Kratak odgovor je da, RF opterećenja mogu se koristiti u mrežama za usklađivanje RF impedancije. Međutim, način na koji se koriste ovisi o specifičnim zahtjevima aplikacije. U nekim slučajevima, RF opterećenje može se koristiti kao dio složenije mreže za usklađivanje impedancije. Na primjer, otporno RF opterećenje može se kombinirati s induktorima i kondenzatorima kako bi se stvorila odgovarajuća mreža koja transformira impedanciju opterećenja kako bi odgovarala impedanciji izvora.

U drugim slučajevima, RF opterećenje može se koristiti kao završetak za prijenosnu liniju koja je dio mreže za usklađivanje impedancije. Na primjer, u ispitnom postavu, RF opterećenje se može koristiti za završetak prijenosne linije koja je spojena na uređaj koji se testira (DUT). Korištenjem RF opterećenja s ispravnom impedancijom, inženjeri mogu osigurati da DUT ima usklađeno opterećenje, što je bitno za točno testiranje.

Prednosti korištenja RF opterećenja u mrežama za usklađivanje impedancije

Postoji nekoliko prednosti korištenja RF opterećenja u mrežama za usklađivanje impedancije. Jedna od glavnih prednosti je da RF opterećenja daju poznatu i stabilnu impedanciju. Ovo je važno jer se mreže za usklađivanje impedancije oslanjaju na precizne vrijednosti impedancije kako bi ispravno funkcionirale. Korištenjem RF opterećenja s poznatom impedancijom, inženjeri mogu osigurati da je odgovarajuća mreža ispravno projektirana i implementirana.

Još jedna prednost korištenja RF opterećenja u mrežama za usklađivanje impedancije je ta što mogu pomoći u smanjenju refleksije. Kao što je ranije spomenuto, refleksije mogu uzrokovati razne probleme u RF sustavu, uključujući smanjenu učinkovitost prijenosa snage i izobličenje signala. Korištenjem RF opterećenja za završetak dalekovoda ili kao dio odgovarajuće mreže, inženjeri mogu minimizirati refleksije i poboljšati ukupne performanse sustava.

Razmatranja pri korištenju RF opterećenja u mrežama za usklađivanje impedancije

Iako postoje mnoge prednosti korištenja RF opterećenja u mrežama za usklađivanje impedancije, postoje i neka razmatranja koja inženjeri moraju imati na umu. Jedno od glavnih razmatranja je sposobnost rukovanja snagom RF opterećenja. U nekim primjenama, RF opterećenje će možda morati nositi značajnu količinu energije. Ako je sposobnost rukovanja opterećenjem prekoračena, to može uzrokovati pregrijavanje opterećenja i potencijalni kvar.

Drugo razmatranje je frekvencijski raspon RF opterećenja. Različita RF opterećenja dizajnirana su za rad u različitim frekvencijskim rasponima. Prilikom odabira RF opterećenja za korištenje u mreži za usklađivanje impedancije, važno je odabrati opterećenje koje je prikladno za frekvencijski raspon aplikacije.

Zaključak

Zaključno, RF opterećenja mogu se koristiti u mrežama za usklađivanje RF impedancije i nude nekoliko prednosti, uključujući pružanje poznate i stabilne impedancije i smanjenje refleksije. Međutim, inženjeri moraju pažljivo razmotriti sposobnost upravljanja snagom i frekvencijski raspon RF opterećenja kada ga koriste u odgovarajućoj mreži.

Kao dobavljač RF opterećenja, nudimo širok raspon visokokvalitetnih RF opterećenja koja su prikladna za korištenje u mrežama za usklađivanje impedancije. NašeG3PO RF opterećenja,1,85 mm RF opterećenja, iGPO RF opterećenjadizajnirani su kako bi zadovoljili potrebe raznih aplikacija, a naš tim stručnjaka dostupan je za pružanje tehničke podrške i pomoći.

Ako želite saznati više o našim RF opterećenjima ili razgovarati o tome kako se mogu koristiti u vašoj mreži za usklađivanje impedancije, potičemo vas da nas kontaktirate. Naš prodajni tim spreman je pomoći vam s vašim potrebama nabave i pomoći vam da pronađete prava RF opterećenja za svoju primjenu.

Reference

• Požar, DM (2011). Mikrovalno inženjerstvo (4. izdanje). Wiley.
• Collin, RE (2001). Temelji mikrovalnog inženjerstva (2. izdanje). Wiley.
• Gonzalez, G. (1997). Mikrovalna tranzistorska pojačala: analiza i dizajn (2. izdanje). Prentice Hall.
