Struktura ploče PCB

Struktura PCB ploče uglavnom uključuje različite strukture slojeva ploče kao što su jednoslojne ploče, dvoslojna ploča i višeslojne ploče . Sljedeće je detaljna strukturna analiza:

1. jednoslojna ploča
Strukturni sastav: na samo jednoj strani postoji bakrena folija, a na drugoj strani nema bakrene folije ., obično se postavljaju sa strane bez bakrene folije, a strana s bakrenom folijom uglavnom se koristi za ožičenje i lemljenje .
Scenariji aplikacije: prikladni za jednostavne krugove, poput elektroničkih satova, igračaka itd. . Njegov je proces proizvodnje jednostavan, a trošak nizak, ali njegove su funkcije relativno pojedinačne .

2. dvoslojna ploča
Materijal supstrata: najčešće korišteni je fr -4, što je mješavina staklenih vlakana i epoksidne smole . ima dobru mehaničku čvrstoću, izolaciju i toplinsku otpornost, te može pružiti stabilnu potporu za ploču .
Vodivi sloj: to jest, bakrena folija, koja je raspoređena na gornjoj i donjoj strani supstrata . razni uzorci kruga formiraju se kroz postupak jetkanja za trenutni prijenos . Debljina bakrene folije može se odabrati za primjere {2} za potrebe, 1} za potrebe, 1}} {}} {2} za potrebe, 1. {2} {2} {2} {{{2} {{{{2} {{{{{{{{{{{{{{{{{{} {} Bakrena folija je prikladna za obične krugove .
Izolirajući materijal: PP (PrePreg) koristi se kao izolacijski materijal u sredini dvoslojne ploče . To je mješavina polu-oplemenog smola i staklenih vlakana, koja može čvrsto povezati dva sloja zajedno i osigurati da ne postoji kratki spoj između dva sloja .
Materijal za zaštitu od površine: uključujući masku za lemljenje i sloj svile . Maska za lemljenje je uglavnom zelena, crvena ili crna tinta, koja se koristi za zaštitu bakrene folije od oksidacije i hrđe, te spriječilo da lemljenje prolazi do neželjenih mjesta tijekom lemljenja, s samo jastučićima koji izlažu bakar; Sloj svilenog zaslona je obično bijela tinta, koja se koristi za ispis teksta ili simbola kao što su položaji komponenata i modeli na PCB ploči, olakšavajući sklop i održavanje .
Scenariji aplikacije: Proces proizvodnje je relativno jednostavniji od onog u višeslojnim pločama . prikladan je za krugove srednje kompleksobe, poput audio opreme, TV skupova, itd. . komponente se mogu organizirati na 5-godišnjem odboru, a BODINDSOLES IBRANDINSIJA

3. višeslojna ploča
Signalni sloj: Koristi se za postavljanje komponenti i ožičenja, to je glavni sloj koji povezuje različite komponente, uključujući gornji sloj (gornji sloj), donji sloj (donji sloj) i više intermedijarnih slojeva ožičenja signala . njegov dizajn ožičenja izravno utječe na performanse i pouzdanost PCB {{}
Sloj napajanja i sloj tla: obično se nalazi u srednjem sloju, koji se koristi za osiguravanje stabilnog napajanja i uzemljenja za cijelu ploču ., na primjer, u četveroslojnom odboru, srednji sloj 1 može poslužiti kao "kanal namijenjen napajanju", kao što je i mid. sloj ili služiti kao sloj ožičenja za drugu skupinu signalnih linija .
Izolacijski sloj: fr -4 ili se drugi izolacijski materijali koriste za odvajanje različitih vodljivih slojeva, spriječiti kratke spojeve i osigurati neovisnost i stabilnost signala .

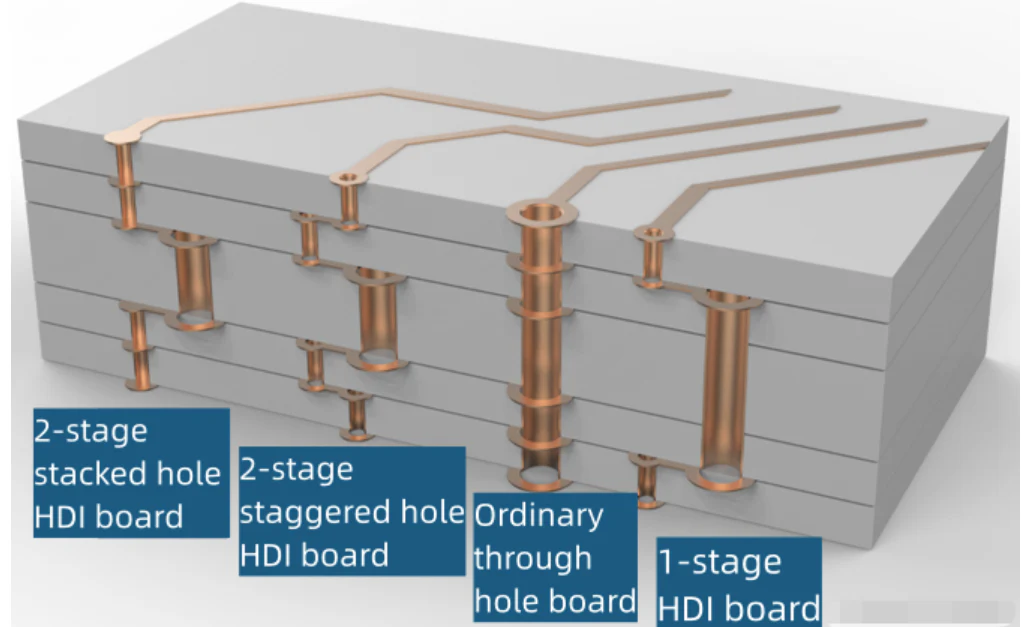

Vias: uključujući rupe, slijepe rupe i zakopane rupe . kroz rupe prolaze kroz cijelu ploču i koriste se za povezivanje krugova različitih slojeva i montiranje tradicionalnih komponenti; Slijepe rupe koriste se za povezivanje gornjeg sloja i unutarnjih slojeva, obično za visokofrekventni prijenos signala, što može smanjiti duljinu puta i učiniti brži prijenos signala; Pokopane rupe odgovorne su za električne veze između unutarnjih slojeva . u pločama visoke gustoće, kombinacija slijepih rupa i zakopanih rupa može primiti više redaka, a da se ploča previše guste .
Sloj površinskog obrade: Slično dvoslojnoj ploči, ima masku za lemljenje i sloj svile, koji igraju ulogu zaštite i identifikacije . Pored toga, neke vrhunske višeslojne ploče također će podvrgnuti površinskom zlatnom oblogama i drugim tretmanima za poboljšanje vodljivosti i korozijske rezistencije {4}
Scenariji primjene: pogodni za složene krugove visoke gustoće, velike brzine i visokofrekvencije, kao što su računalne matične ploče, matične ploče mobilnih telefona, itd. . Broj slojeva može se povećati kako bi se zadovoljile zahtjeve za izvedbu kruga .
