Razlike i priključci između RF cirkulatora i RF izolatora

Načelo rada:

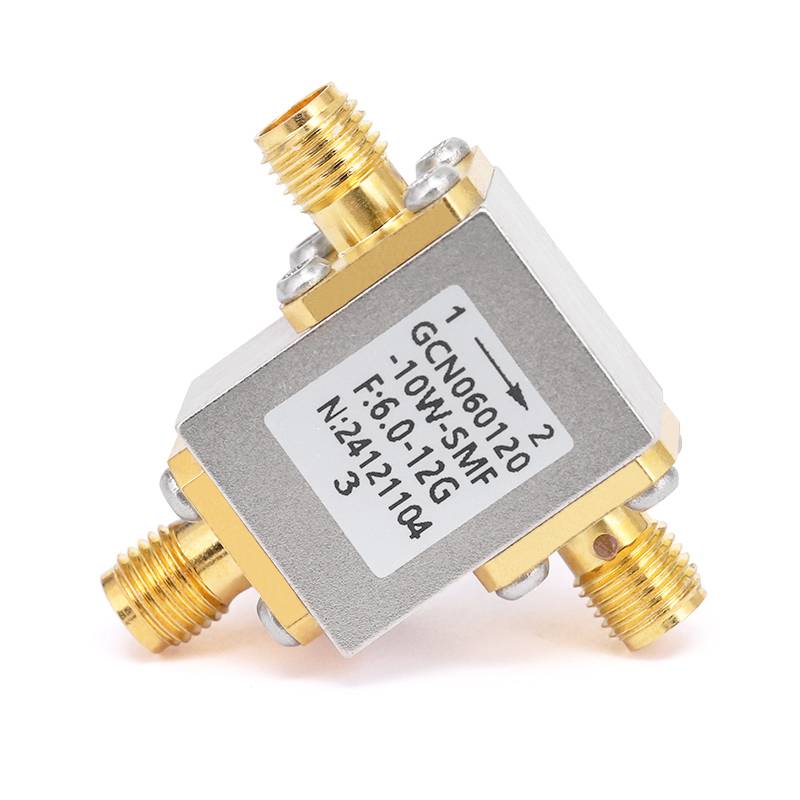

RF cirkulator:

Circulator je uređaj s tri porta (ili više) koji usmjerava RF signale u određenom smjeru između portova . osigurava da signali pretoče iz jednog porta u drugi u definiranom smjeru .

Circulator djeluje na temelju nelinearnih učinaka magnetskih materijala . Obično se sastoji od rotirajućeg nelinearnog materijala spojenog na magnetsko polje . U cirkulaciji s tri porta, signal iz priključka 1 ide na port 2, Port 2, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, a Port 3, i signal porta 3, i signal porta 3, i signal porta 3, i signal porta 3, i signal.

RF izolator:

Izolator je obično uređaj s dva porta koji omogućava da signal teče iz jednog ulaz u drugi, dok blokira bilo koji signal iz povratka u izvorni izvor .

Slično kao i cirkulator, izolator koristi magnetske materijale za svoj rad, ali ima samo dva porta . izolator sprečava protok obrnutog signala, izolirajući izvor iz bilo kojeg odraženih signala koji bi mogli uzrokovati oštećenja ili smetnje .



Ključni princip rada: magnetski materijali

Oba uređaja utječuferomagnetski materijali(e . g ., ferit) pod statičkim magnetskim poljem . Magnetsko polje inducirane-reciprokalno širenjeod RF signala, što se ponašanje signala znači razlikuje kada putujete prema naprijed vs . unatrag . Ova ne-reciprocity omogućuje:

Cirkulatori za usmjeravanje signala uzastopno između portova .

Izolatori za suzbijanje obrnutih signala (visoko prigušenje u obrnutom smjeru, nizak gubitak u smjeru prema naprijed) .



Praktične primjene: slučajevi upotrebe u stvarnom svijetu

Cirkulatori:

U radarskim sustavima odvajaju prenesene i primljene signale (odašiljač → antena → prijemnik bez smetnji) .

U komunikacijskim mrežama omogućuju dvosmjerni protok signala preko jednog kanala (E . g ., dijeljenje UpLink/DownLink signala) .

Izolatori:

Zaštitite RF pojačala blokirajući reflektiranu snagu iz neusklađenih opterećenja (e . g ., antene s različitim impedancijom) .

Stabilizirajte oscilatore sprječavajući povlačenje frekvencije uzrokovano refleksijama opterećenja .



.
