Koje su razlike između polu-poginulih i polu-fleksibilnih kabela?



Usporedba između polu-sitnih i polu-fleksibilnih kabela

I polu-krigidni i polufleksibilni kabeli široko se koriste u scenarijima visokog i niskofrekventnog komunikacije, ali se značajno razlikuju u strukturi, fleksibilnosti, performansama i scenarijima aplikacije . ispod je detaljna usporedba:



1. Strukturni dizajn

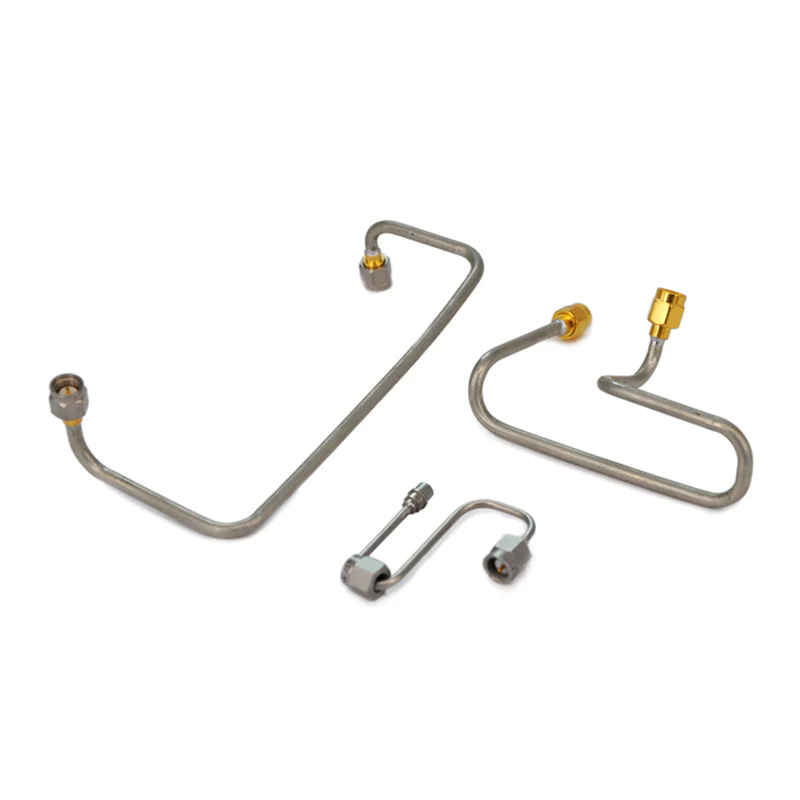

Polu-grisni kabeli
Vanjski vodič izrađen je od čvrstog, ne-sasvetnog materijala (obično bakra) s fiksnim promjerom; Unutarnji vodič centralno je podržan dielektričnim materijalom (E . g ., ptfe) .
Jednom formiran održava fiksni oblik i ne može se lako saviti ili preoblikovati bez specijaliziranih alata .

Polu-fleksibilni kabeli
Vanjski vodič ima pletenu strukturu, s cijelim pletenim slojem, čineći ga deformabilnijim od čvrstog vanjskog provodnika polu-rigidnih kabela . Unutarnji vodič također je podržan dielektričnim materijalom, ali pokvarena struktura omogućuje ponovljeno savijanje i oblikovanje rukom ili jednostavnim alatima {{{{{{{{{{{{{{{{}



2. Usporedba fleksibilnosti

Polu-grisni kabeli
Imaju visoku krutost, zadržavajući svoj oblik nakon formiranja i pokazuju snažan otpor savijanju . prisiljavanje savijanja bez profesionalnih alata može oštetiti vanjski vodič, što dovodi do degradacije performansi .

Polu-fleksibilni kabeli
Nude umjerenu fleksibilnost, omogućujući opetovano savijanje, namotavanje ili usmjeravanje oko prepreka bez trajne štete . Njihova fleksibilnost leži između krute i potpuno fleksibilne kabele .



3. Parametri električnih performansi

Parametar	Polu-grisni kabeli	Polu-fleksibilni kabeli
Stabilnost impedancije	Izvrsna - fiksna geometrija osigurava konzistentnu impedanciju na svim frekvencijama .	Dobra, ali inferiorna od polusitnih - pletenih vanjskih vodiča može uzrokovati lagane fluktuacije impedancije na izuzetno visokim frekvencijama .
Gubitak	Niski gubitak umetanja, posebno u mikrovalnim opsezima (do {100+ GHz), zbog glatke površine čvrstog vanjskog vodiča .	Veći gubitak umetanja od polu-krupnog, posebno na visokim frekvencijama, zbog sitnih praznina i površinskih nepravilnosti u pletenom vanjskom vodiču .
Učinkovitost zaštite	Izvrsno (obično> 100 dB) . Čvrsti vanjski vodič učinkovito blokira EMI i RFI .	Dobre (obično 80 dB), ali niže od polu-rigida . u pletenom vodiču mogu uzrokovati manji EMI istjecanje .
Kapacitet upravljanja napajanjem	Viši - čvrsti vodiči imaju učinkovito rasipanje topline, pogodno za scenarije velike snage .	Niže - loša toplinska vodljivost pletenih vodiča ograničava kapacitet snage .



4. Scenariji aplikacije

Polu-grisni kabeli
Pogodno za visokofrekventne, visoke precizne scenarije koji zahtijevaju strogu stabilnost i nizak gubitak, poput:

Zrakoplovni i obrambeni sustavi (radar, satelitska komunikacija);

Mikrovalna testna oprema (vektorske mrežne analizere, generatori signala);

Medicinski uređaji (MRI strojevi, sustavi mikrovalne terapije);

Trajne instalacije s fiksnim duljinama (e . g ., Fuenna Feaders u baznoj stanici) .

Polu-fleksibilni kabeli
Prikladno za scenarije koji trebaju umjerenu fleksibilnost s dobrim performansama, kao što su:

Prijenosne testne postavke (e . g ., veze između instrumenata i DUTS);

Unutarnji RF sustavi (WiFi usmjerivači, stanični pojačali signal);

Scenariji koji zahtijevaju povremenu rekonfiguraciju (e {. g ., razvoj laboratorijskog prototipa);

Unutarnje veze u RF sklopki matrice .

Sažetak

Polu-rigidni kabeli izvrsni u scenarijima visokih performansi, fiksne instalacije, nudeći superiornu stabilnost i nizak gubitak . polufleksibilni kabeli, s druge strane, povoljniji su u scenarijima koji zahtijevaju umjerenu fleksibilnost s dobrim performansama, uravnotežujući funkcionalnost.



Dodatne napomene: Razlike u troškovima i održavanju

Polu-grisni kabeli:
Viši troškovi proizvodnje zbog čvrstog bakrenog vanjskog vodiča i potrebe za specijaliziranim alatima za formiranje . instalacija i održavanje su složeniji (koji zahtijevaju profesionalni operatori) . Međutim, njihova stabilna performanse, otpor starenja i nošenje rezultira nižim dugoročnim troškovima, što je prikladno za scenarij {{{{{{{{{{{{{{{{{{{{{{{.

Polu-fleksibilni kabeli:
Niži troškovi zbog jednostavnijih proizvodnih procesa za pletene vanjske vodiče i nema potrebe za specijaliziranim alatima za formiranje ., osim toga, njihova ručna savijanja smanjuje troškove održavanja i konfiguracije, što ih čini idealnim za scenarije koji zahtijevaju česta prilagođavanja ili s proračunskim ograničenjima .



Proširenje: Kratka usporedba s potpuno fleksibilnim kablovima

Da bi se bolje razumjelo "polufleksibilno" pozicioniranje, korisna je kratka usporedba s potpuno fleksibilnim kabelima:
Potpuno fleksibilni kabeli imaju vanjske vodiče koji su obično pleteni od finih bakrenih pramenova (s malo ili nimalo tinnje), nudeći ekstremnu fleksibilnost za savijanje ili čak čvorove ., međutim, njihova električna izvedba (e . g. je niska stajališta, zaliha, zalihana, zaplijenjena stajališta, zaliha je niža stajališta, zaplijenjena, zaplijenjena stajabilnost, zaplijenjena stajabilnost, zaliha, zaplijenjena stajabilnost, zaplijenjena je niska stajališta, zaplijenjena stajabilnost, zaplijenjena stajabilnost, zaplijenjena je niska stajališta, uvršena u podlogu. s visokim potrebama fleksibilnosti (e . g ., žice slušalica, interne veze u malim uređajima) .
Polu-fleksibilni kabeli uspostavljaju ravnotežu između fleksibilnosti i performansi, popunjavajući jaz između polu-krupnih (visokih performansi, ali nespojiva) i potpuno fleksibilnih (visoka fleksibilnost, ali slabije performanse) kablova .
