Razdjelnici snage i razdjelnici
Ostavite poruku

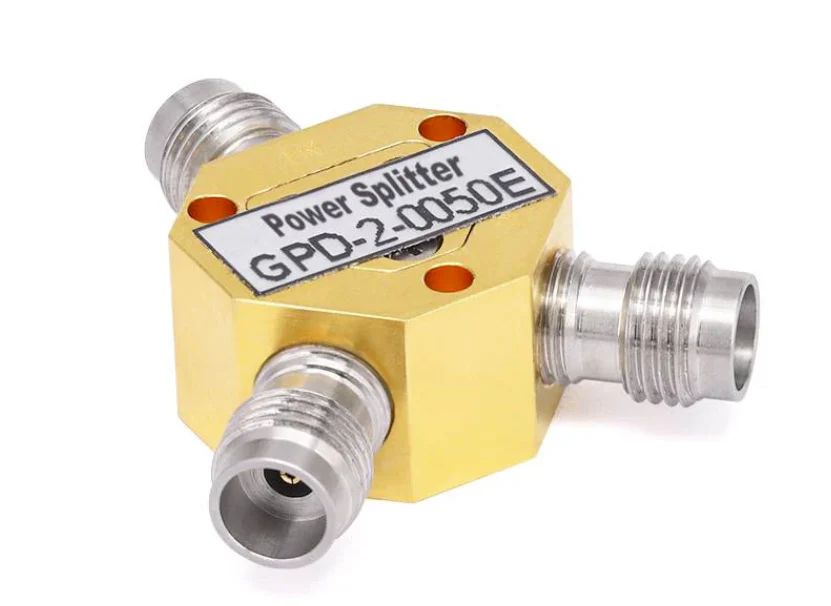

Razdjelnici snage i razdjelnici snage povezani su u funkciji i primjeni i često se koriste naizmjenično . strogo govoreći, međutim, postoje suptilne razlike, uglavnom u smisluCiljevi dizajna, funkcionalni fokus i scenariji aplikacije. Specifične razlike su sljedeće:
1. temeljne funkcije i ciljevi dizajna
Razdjelnik struje
Njegova jezgra leži u"dvosmjernost". Ne može samo podijeliti jednu ulaznu snagu u više izlaza (način distribucije), već i kombinirati više ulaznih moći u jedan izlaz (način kombiniranja), tako da se naziva i "Power Divider-Combiner" .
Dizajn naglašavapodudaranje luka, nizak gubitak i visoka izolacijaDa biste osigurali učinkovit rad tijekom raspodjele prema naprijed i obrnuto kombiniranje, smanjujući odraz signala i smetnje između portova .
Razdjelnik struje
Njegova jezgra je"jednosmjernost", fokusirajući se samo na dijeljenje jedne ulazne snage na više izlaza bez uzimanja u obzir funkcije obrnutog kombiniranja .
Dizajn stavlja veći naglasak naJednostavni omjeri raspodjele energije, s nižim zahtjevima za obrnutom izolacijom i podudaranjem, a struktura može biti jednostavnija (poput korištenja samo mreže otpornika ili jednostavnog prijenosa) .
2. Razlike u tehničkim pokazateljima
| Indikator | Razdjelnik struje | Razdjelnik struje |
|---|---|---|
| Izolacija | Visok (obično ＞ 20db) kako bi se izbjeglo smetnje između portova | Nisko (možda nije strogo potrebno) |
| Dvosmjernost | Podržava dvosmjerni rad (distribucija/kombiniranje) | Samo podržava jednosmjernu distribuciju |
| Omjer napona stojećeg vala (VSWR) | Nisko (obično ＜ 1,2) kako bi se osiguralo dobro dvosmjerno podudaranje | Viši (potrebno je samo osnovno podudaranje ulaza) |
| Gubitak umetanja | Nizak (uglavnom gubitak raspodjele, kao što je 3DB za dvosmjerno cijepanje) | Može biti veći (uključujući dodatne gubitke poput gubitka podjele napona otpornika) |
3. tipične strukture i scenarije aplikacije
Razdjelnik struje
Tipične strukture: Wilkinson razdjelnici snage, mostovi grana itd. ., koji se oslanjaju na prijenosne linije ili spajanje struktura za postizanje distribucije visoke preciznosti .
Scenariji aplikacija: Sustavi koji zahtijevaju dvosmjerni rad, poput radara za prijenos/primanje modula (koji trebaju i za distribuciju prijenosa signala i kombiniranje signala primanja), antenskih nizova (raspodjela signala i kombiniranje), kombinacije radiofrekvencijske snage, itd. .}
Razdjelnik struje
Tipične strukture: mreže otpornika, jednostavne linije za prijenos T-tipa itd. ., s jednostavnijom strukturom .
Scenariji aplikacije: Scenariji koji zahtijevaju samo jednosmjerna raspodjela, poput distribucije signala kabelske TV na više korisničkih terminala, višekanalnog paralelnog izlaza izvora signala u ispitivanju radiofrekvencije, ljuskanja signala na uređajima niske snage, itd. .
