Fazno ili kašnjenje podudaranja testnog RF kabela za diferencijalni singl test

U diferencijalnom ispitivanju signala, zahtjev za usklađivanjem faza ili kašnjenja ispitnih RF kabela prvenstveno se određuje karakteristikama prijenosa diferencijalnih signala i zahtjevima točnosti scenarija ispitivanja. To se može shvatiti iz sljedećih ključnih perspektiva:

1. Osiguravanje bitne karakteristike diferencijalnih signala - temelj za otkazivanje smetnji

Temeljna prednost diferencijalnih signala leži u njihovoj sposobnosti otkazivanja smetnji u zajedničkom načinu (poput elektromagnetskih smetnji i buke) kroz "izračunavanje razlike" na prijemniku, oslanjajući se na činjenicu da "signali na dvije linije imaju jednaku amplitudu i suprotnu polaritetu." Ako postoji neusklađenost u fazi ili kašnjenju između dva kabela, to će uzrokovativremenska razlika ili fazna razlikaIzmeđu dva signala koji dolaze na prijemnik, ometajući sinkroni odnos "jednake amplitude i suprotnog polariteta". U takvim se slučajevima smetnja ne može učinkovito otkazati i čak se može pojačati, izravno potkopavajući sposobnost anti-interferencije diferencijalnih signala.

2. Izbjegavanje izobličenja signala kako bi se osigurala točnost ispitivanja

Prijenos diferencijalnih signala ovisi o "simetriji" dviju redaka:

Neusklađenost kašnjenja uzrokovat će da dva signala dođu do asinkronog prijemnika, što će dovesti do preklapanja neurednog valnog oblika (npr. Neispravljanje između porasta i padajućih rubova) i rezultirajući s obzirom na toizobličenje valnog oblika;

Fazna neusklađenost (posebno u visokofrekventnim RF scenarijima) uzrokovat će fazni odnos signala odstupajući od dizajniranih očekivanja, ometajući logiku vremena signala.
Ova izobličenja izravno će utjecati na autentičnost rezultata ispitivanja, što će dovesti do pogrešnih prosudbi o kvaliteti signala i performansama prijenosa.

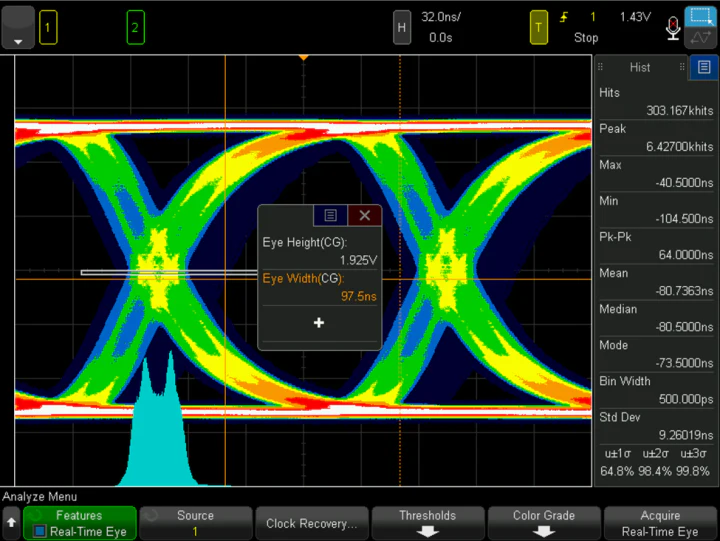

3. Sprječavanje vremenskih pogrešaka da se prilagode scenarijima signala velike brzine

U prijenosu diferencijalnog signala velike brzine (kao što su USB, PCIE, HDMI itd.), Signalni period je izuzetno kratak (nanosekunda ili čak nivo pikosekunda). Čak i sitno odgađanje ili fazno odstupanje (npr. Razlika od kašnjenja od nekoliko pikosekundi) može premašiti "vrijeme postavljanja" ili "vrijeme zadržavanja" signala, uzrokujućipogreške u vremenu. To će dovesti do pogrešnog prosudbe logike podataka (zbrka između 0 i 1) na prijemniku, povećati brzinu pogreške bita ili čak uzrokovati neuspjeh u komunikaciji u sustavu. Kao "intermedijarna veza" u prijenosu signala, podudaranje testnih kabela izravno određuje hoće li se uvesti dodatna odstupanja od vremena, što utječe na točnu procjenu performansi sustava velike brzine.

4. Održavanje integriteta signala i smanjenje sekundarnih smetnji

Kabeli s neusklađenom fazom ili kašnjenjem poremetit će impedanciju kontinuiteta prijenosne linije, uzrokujućiodraz signalaiprobiranje:

Refleksija će dovesti do superpozicije signala i oscilacije, što rezultira distorzijama valnog oblika poput prevrtanja i podvala;

Crosstalk će uzrokovati nepotrebno elektromagnetsko spajanje između dviju signalnih linija, dodatno ometajući signale.
S druge strane, podudarni kabeli mogu umanjiti ove probleme, osiguravajući "integritet" signala s odašiljača na prijemnik i učiniti rezultate ispitivanja u skladu sa stvarnim stanjem sustava.

Ukratko, podudaranje faza ili kašnjenja je temeljni preduvjet za osiguranje točnosti i pouzdanosti ispitivanja diferencijalnog signala. Osobito u scenarijima visoke frekvencije i velike brzine, njegov se utjecaj izravno odnosi na valjanost testnih zaključaka i točnost procjene performansi sustava.
