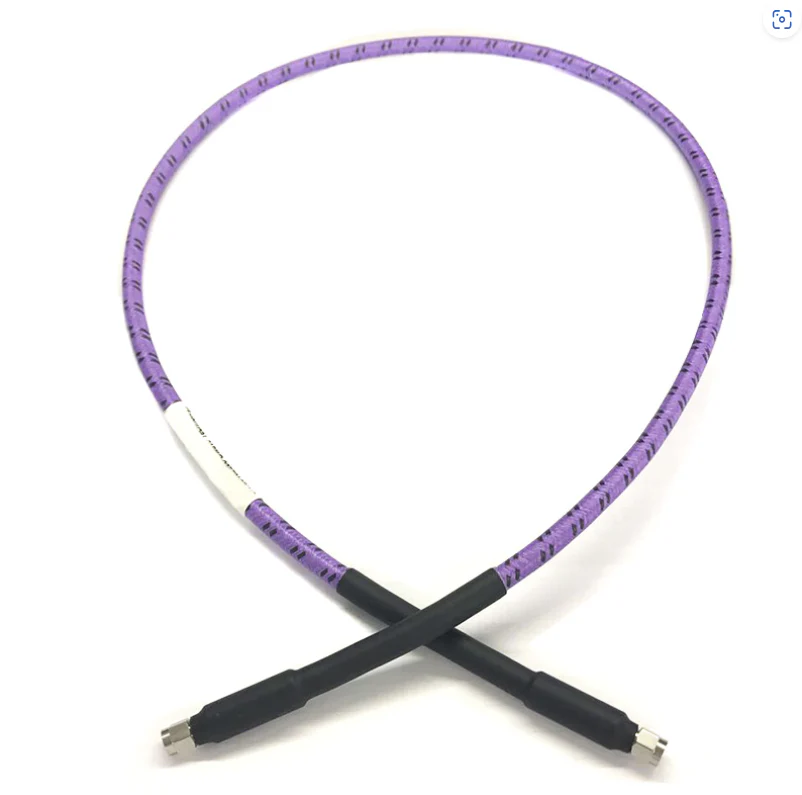

Kako odabrati sklop RF kabela



Odabir desnog sklopa RF kabela ključno je za osiguranje pouzdanog prijenosa signala u poljima kao što su telekomunikacije, radar, ispitivanje i mjerenje, zrakoplovne i industrijske sustave . Postupak odabira zahtijeva uravnoteženje električnih performansi, mehaničke karakteristike, zatemenutih za okolišnu rezistenciju {{1}, ovdje je informativni zahtjevi za pomoć.



1. Pojasnite zahtjeve za aplikacijom i scenarije

Ispitivanje i mjerenje: Česta savijanja, ponovljene veze i zahtjevi visoke preciznosti (e . g ., laboratorijska oprema, osciloskopi) .

Fiksna instalacija: Dugoročna stabilnost i niske potrebe za održavanjem .

Oštro okruženje: Izloženost ekstremnim temperaturama, vlažnosti, vibracijama ili kemikalijama (e . g ., vanjske kule, zrakoplovne, industrijske mašinerije) .

Sustavi visokog mobilnosti: Fleksibilnost i trajnost u stanjama koji se kreću (e . g ., dronovi, roboti, prijenosni uređaji) .



2. Procijenite ključne parametre električnih performansi

A . frekvencijski raspon

RF kabeli imaju maksimalnu radnu frekvenciju, osim što se gubitak signala (prigušivanje) naglo povećava . osigurati da li je rečetna frekvencija kabela pokriva radni raspon vašeg sustava:

Niska frekvencija (manje od ili jednaka 6 GHz): RG 58, RG316 (uobičajeno u potrošačkoj elektronici) .

Srednja frekvencija (6–26 GHz): .086, .141 polu-fleksibilni i polu-rigidni kabeli .

Visoka frekvencija (26–40 GHz): Ultra-niski amplituda gubitka i koaksijalni kabeli stabilni faza (E . g ., za satelitske komunikacije, radar) .

Ultra-visoka frekvencija (40–110 GHz): amplituda ultra niskog gubitka i koaksijalni kabeli stabilni faza (sustavi milimetra) .

b . prigušenje (gubitak signala)

Prigušivanje (db/ft) mjeri gubitak signala na udaljenosti i povećava se s frekvencijom . za prijenos na duge udaljenosti, prioritet prioriteta kablova s niskim udjelom .

c . podudaranje impedancije

Nesposobnost impedance uzrokuje odraz signala, smanjenje učinkovitosti i stvaranje smetnji . odgovaraju impedanciji kabela u vašem sustavu:

Većina RF sustava (e . g ., vojna, telekomunikacija, testna oprema): 50Ω .

Video / kabelski TV sustavi: 75Ω .

Izbjegavajte miješanje impedance (e . g ., 50Ω kabel sa 75Ω priključcima) .

D . Kapacitet upravljanja napajanjem

Kabel mora izdržati snagu sustava (prosječna i vršna snaga) kako bi se izbjeglo pregrijavanje ili raspad . ključni faktori:

Prosječna snaga: kontinuirana snaga (e . g ., 100W u osnovnim stanicama) .

Vrhunska snaga: Snaga kratkog pulsa (e . g ., kilovat-level u radaru) .

Derarate u okruženjima s visokim temperaturama (e {. g ., 20% smanjenje pri 60 stupnjeva) .

E . Stabilnost faze

U sustavima osjetljivim na fazu, poput onih s diferencijalnim signalima, minimizirajte fazni poticaj uzrokovan promjenama temperature ili savijanjem . Odaberite kabele sa stabilnom amplitudom i faznim karakteristikama .



3. Procijenite mehaničke karakteristike

A . fleksibilnost

Visoka fleksibilnost: Koristite fleksibilne kabele za scenarije koji zahtijevaju često savijanje (e . g ., test vodi) .

Niska fleksibilnost: Za fiksne instalacije koja je potrebna stabilnost koristite polu-rigidne (čvrsti bakreni vanjski vodič) ili polu-fleksibilne kabele .

b . trajnost

Polumjer savijanja: osigurajte da kabel može podnijeti minimalni polumjer savijanja bez degradacije performansi .

Otpor habanja: Koristite kabele s robusnim omotačima (E . g ., omotača od nehrđajućeg čelika) u oštrim industrijskim okruženjima .



4. Razmislite o otporu na okoliš

Kabel mora pravilno funkcionirati u svojim radnim uvjetima:

Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .

Otpor vlage / IP ocjena: vanjska upotreba zahtijeva vodootporne kablove / konektore (e . g ., ip67 / ip68 n-tipa konektora s o-prstevima) .

Kemijski otpor / UV otpor: za scenarije izloženi ulju, gorivu ili sunčevoj svjetlosti (e . g ., etilen-tetrafluoroetilen kopolimerni omotači za kemijski otpor;

Otpor vibracija / udara: Vojne / zrakoplovne aplikacije zahtijevaju kabele s robusnim reljefom zaštite i naprezanja (e . g ., ispunjavanje MIL-dtl -17 Standardi) .



5. Odaberite kompatibilne konektore

Konektori moraju odgovarati sučelju kabela i opreme, s malim gubitkom umetanja i pouzdanom priključkom:

Uobičajeni tipovi: SMA (do 18 GHz), N-tip (do 18 GHz, velika snaga), TNC (otporan na vibraciju), BNC (niska frekvencija, brza veza), 2 . 92 mm (do 40 GHz), 1,85 mm (do 67 ghz).

Značajke: Odaberite konektore za lemljenje, lemljenje ili kompresiju na temelju potreba za instalacijom . u oštrim okruženjima, odaberite konektori od nehrđajućeg čelika preko mesinga .

Spol i polaritet: Osigurajte da muški / ženski krajevi odgovaraju opremi (e . g ., SMA mužjak na n-tipu ženke) .



6. Trošak i pouzdanost ravnoteže

Kabeli s visokim performansama (e {. g ., provodnici s obdarenim srebrom, pjenasti PTFE / PTFE niske gustoće) su skuplji, ali imaju niži gubitak i duži životni vijek (pogodan za kritične sustave) .

Ekonomične opcije (e . g ., čelik obloženi srebrom, konusnom bakrenom pletenicom, PVC omotačima) prikladne su za nisku frekvenciju, nekritičke uporabe (E. g ., potrošačke elektronike) {8

Za sigurnosno-kritičke aplikacije (E . g ., medicinsku opremu, zrakoplovstvo), prioritet pouzdanosti nad troškovima .



Sažetak ključnih koraka

Pojasnite scenarij aplikacije (fiksni / mobilni, zatvoreni / vanjski, frekvencijski raspon) .

Odgovaraju električnim specifikacijama (impedancija, snaga, prigušivanje) .

Odaberite odgovarajuća mehanička svojstva (fleksibilnost, veličina, trajnost) .

Osigurajte otpornost na okoliš (temperatura, vlaga, kemikalije) .

Odaberite kompatibilne priključke .

Performanse ravnoteže, trošak i pouzdanost .



Slijedeći ove korake, možete odabrati sklop RF kabela koji optimizira integritet signala i dugovječnost za vaše specifične potrebe .
